带孔弯板结构实体仿真分析教学案例

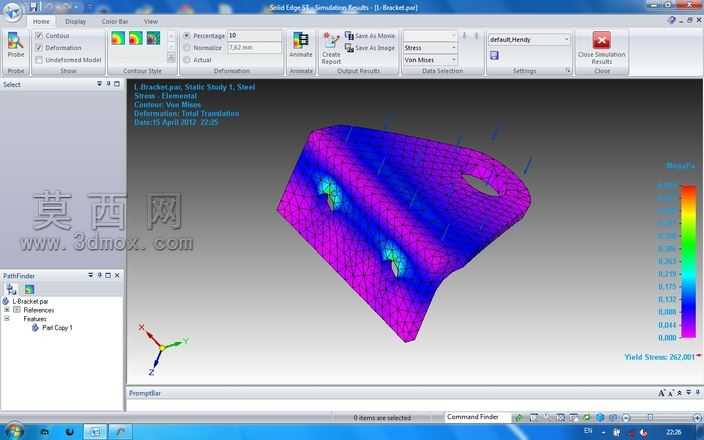

本案例围绕带安装孔的弯板类通用机械零部件展开实体仿真教学，建模阶段首先完成基础几何轮廓的构建，先绘制弯板的二维截面草图，通过拉伸特征生成基础实体，再在对应安装位置切除生成两个圆形通孔与端部的定位孔，完成几何模型的搭建后进入仿真前处理环节。首先为模型赋予对应金属材质属性，设置弹性模量、泊松比、密度等基础力学参数，保证仿真计算的材料本构关系符合实际工程材料特性。随后进行网格划分，针对孔边等应力集中区域进行网格局部细化，在保证计算精度的同时控制整体网格数量，平衡计算效率与结果准确性。接下来完成边界条件与载荷的施加，根据弯板实际安装工况约束对应安装孔的自由度，在受力面施加符合实际工作场景的均布载荷，模拟零部件真实受载状态。求解完成后通过后处理模块生成应力云图，采用彩虹色阶直观展示不同区域的应力分布状态，云图中紫色低应力区域覆盖大部分板身，孔边位置呈现高应力的蓝绿色区域，清晰呈现应力集中的分布规律，帮助初学者快速理解实体边缘、开孔位置的应力变化特性，掌握从几何建模到仿真求解、结果解读的完整实体仿真流程，理解结构设计中应力集中的产生原理与规避思路，为后续复杂机械零部件的结构优化与仿真分析打下扎实基础。
