船舶电气切换操作金属面板结构设计

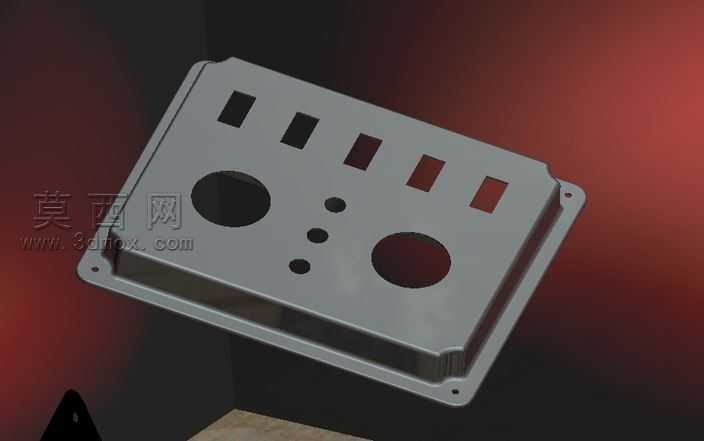

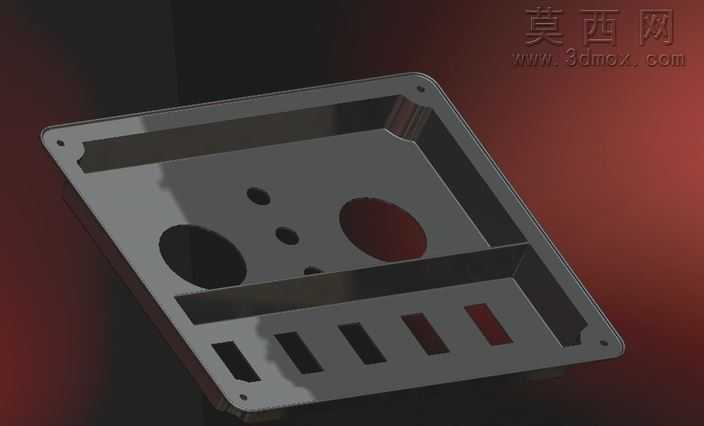

本作品为船舶场景使用的电动切换操作金属面板三维建模成果，建模过程中严格遵循船用电气部件的防护设计规范，采用钣金类建模逻辑完成整体结构搭建。首先基于船用操控场景的功能需求规划面板开孔布局：上方排布五组长方形开孔，用于安装船用翘板式切换开关，开孔尺寸匹配标准船用开关的安装公差，预留开关卡扣的装配余量；面板中部设置两组大尺寸圆形开孔，用于安装旋钮式主控开关，三组小尺寸圆形开孔对应状态指示灯的安装位，所有开孔边缘均做0.5mm的倒角处理，避免钣金加工后的锐边划伤操作人员，同时提升部件装配的顺滑度。面板整体采用一体冲压成型的结构设计，侧边设置向下弯折的围边，围边高度适配内部电气元件的安装空间，围边转角处做圆弧过渡处理，减少冲压加工时的应力集中问题，提升壳体的结构强度。面板外围延伸出带安装孔的法兰边，四个角位预留标准规格的安装通孔，可通过螺栓将面板固定在船舶操控台的预设基座上，法兰边与面板主体的衔接处做加强筋结构处理，避免长期受船舶振动影响出现安装位变形的问题。材质渲染阶段选用船用级防锈铝合金作为基础材质，表面做哑光阳极氧化处理，还原金属面板的细腻磨砂质感，同时模拟海洋高盐雾环境下的材质防护特性，渲染时调整环境光为暖调暗背景，突出面板的金属轮廓与开孔布局的层次感，整体结构兼顾功能实用性与船用场景的耐用性需求，所有结构尺寸均匹配标准船用电气元件的装配参数，可直接用于后续的钣金加工与部件装配验证。
