热敏票据三重进纸打印设备结构设计

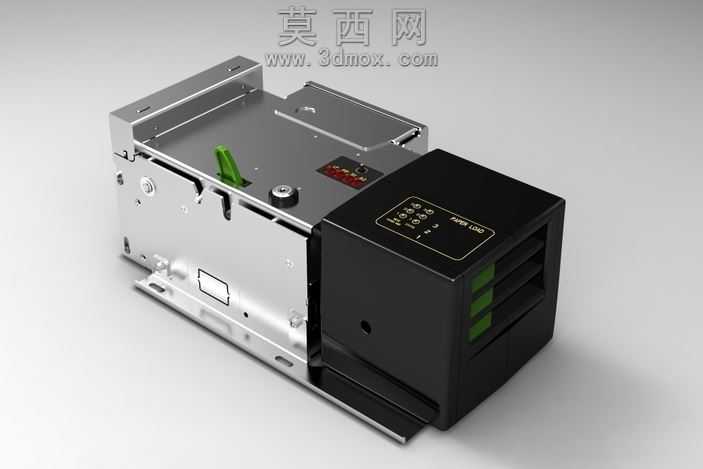

本作品为热敏式票据打印设备的三维结构设计，整体采用模块化布局思路，将核心打印模组、三重进纸机构、控制驱动模块整合为紧凑一体化结构，适配票务场景下的多联票据连续输出需求。建模过程中严格遵循工业设备装配逻辑，首先完成金属主框架的结构搭建，主体承载壳体采用钣金折弯工艺对应的建模特征，预留各模组的安装定位孔位、走线槽位与固定卡扣结构，保证各部件装配公差符合实际生产要求。进纸机构部分设计了三重独立进纸通道，对应不同规格票据的输送需求，建模时还原了搓纸轮、压纸杆、纸张定位挡片的细节结构，绿色操作拨杆的位置与行程经过反复校核，可实现手动换纸、卡纸疏通的便捷操作，进纸通道的导向曲面做了平滑过渡处理，避免票据输送过程中出现卡纸、折边问题。右侧黑色控制模块集成了操作按键面板与驱动电路安装位，面板按键的排布符合人机操作逻辑，模块与主金属框架采用快拆式连接结构，方便后期维护检修。材质渲染阶段，主体金属框架赋予拉丝不锈钢材质，还原钣金加工后的金属质感与表面细微纹理，控制模块外壳采用哑光磨砂工程塑料材质，操作拨杆使用亮面绿色工程塑料材质，按键区域做了凹凸字符的细节刻画，进纸胶辊使用哑光橡胶材质，不同材质的粗糙度、反光度参数经过反复调试，最终渲染效果真实还原实物的材质层次。整体结构设计兼顾了设备运行稳定性与维护便捷性，各运动部件的活动行程无干涉，内部预留了热敏打印头的安装与散热空间，走线布局合理规整，可直接用于设备样机开发的结构参考，也可作为票务打印设备教学演示的三维案例使用。
