Amarok主题轻量化机械连接构件设计

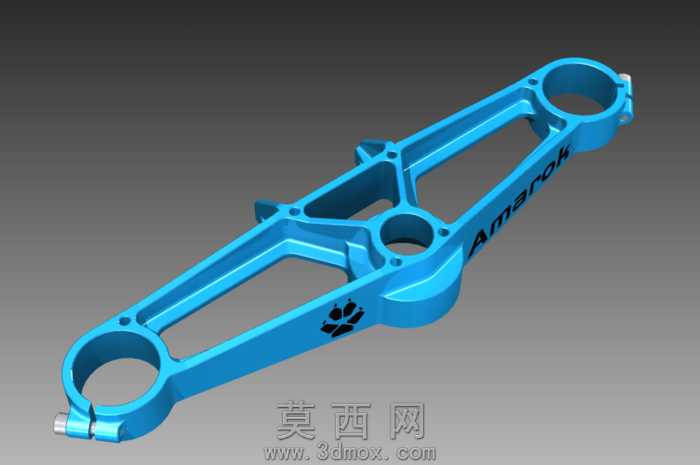

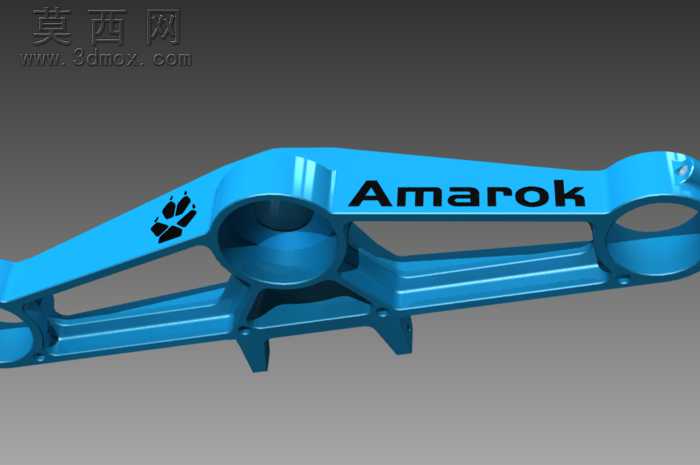

本作品为Amarok主题的机械连接构件三维设计，整体采用一体化建模思路完成，在三维建模过程中优先围绕受力传导路径规划主体轮廓，将构件的核心连接孔位作为结构基准，向外延伸出多组支撑肋条，在保证结构强度的前提下最大化去除非受力区域的材料，实现轻量化设计目标。建模阶段首先确定两端连接孔的同轴度参数，中间主腔体采用圆滑过渡的曲面造型，避免应力集中问题，肋条部分采用等厚度设计，统一设置墙厚为5毫米，既符合常规加工的壁厚要求，也保证了整体结构的刚性均匀。材质渲染阶段选用亮蓝色金属漆面材质，表面添加细微的磨砂质感，模拟阳极氧化铝合金的视觉效果，构件表面的Amarok标识与爪印图案采用凹凸贴图实现，既保留了标识的辨识度，也不会破坏构件整体的流线型外观。结构设计上充分考虑了实际使用中的受力场景，底部设置的三个定位支脚可以为构件提供稳定的安装支撑，连接孔边缘做了加厚处理，提升孔位的耐磨性能与抗形变能力，镂空区域的轮廓全部采用圆角过渡，避免加工过程中出现应力开裂的问题。整体建模过程经过多次参数调整，在不借助有限元分析软件的情况下，通过对同类构件受力特征的经验判断优化结构走向，最终成品重量控制在489克，在同尺寸连接构件中实现了较高的轻量化水平，同时外观造型兼具辨识度与工业美感，既可以作为实际机械结构的连接件使用，也具备一定的展示设计价值。
