铰接式连接支座机械结构设计

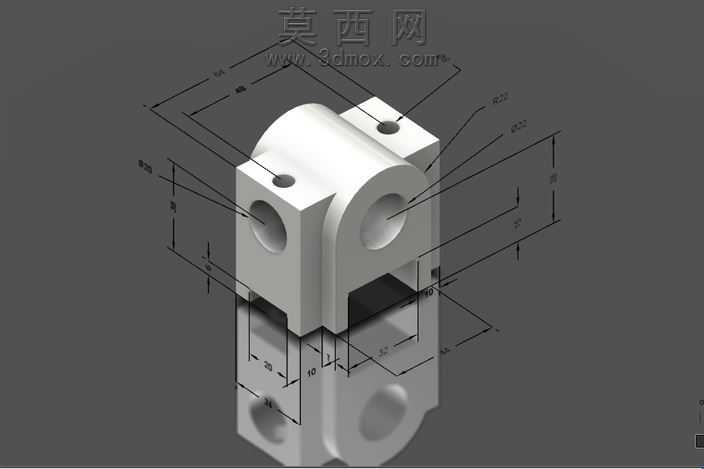

该作品为铰接式连接支座的三维参数化建模成果，建模过程中以机械装配的实际工况为核心依据，先完成整体结构的基准定位，通过草图绘制确定支座的主体轮廓，再利用拉伸、切除、孔特征等命令完成各部分结构的构建。模型整体采用上下分体式铰接布局，上部为带同轴通孔的铰接耳座结构，两侧耳板对称分布，预留的铰接孔可适配销轴类连接件实现转动副功能，耳板顶面设置有定位安装孔，可用于上部构件的固定连接；下部为带安装槽的支撑底座，底座两侧同样设置有连接孔位，中间的镂空槽既可以减轻整体重量，也能为装配过程预留操作空间，上下两部分通过中间的铰接结构实现相对转动，可满足特定工况下的角度调整需求。建模过程中严格遵循机械设计的公差配合要求，对各孔位的同轴度、安装面的平面度都做了参数化约束，保证后续导出工程图时可直接用于生产参考。材质方面预设为常用的45号钢材质，渲染时调整了金属材质的粗糙度、反光度参数，还原了金属机加工后的真实质感，同时通过轴测视角的尺寸标注，清晰展示了各部分结构的关键尺寸，方便使用者快速理解结构的尺寸关系。设计思路上兼顾了结构强度与装配便利性，对称式的结构布局保证了受力均匀，各安装孔位的位置经过优化，可适配多种常见的安装场景，整体结构无冗余设计，在满足连接、铰接功能的前提下尽可能压缩了整体体积，适合作为机械装配教学、结构设计参考的实践案例，也可直接用于同类连接件的设计参考，帮助设计者快速完成同类型结构的参数调整与适配。
