NGAD六代战机机身结构轻量化承载支架

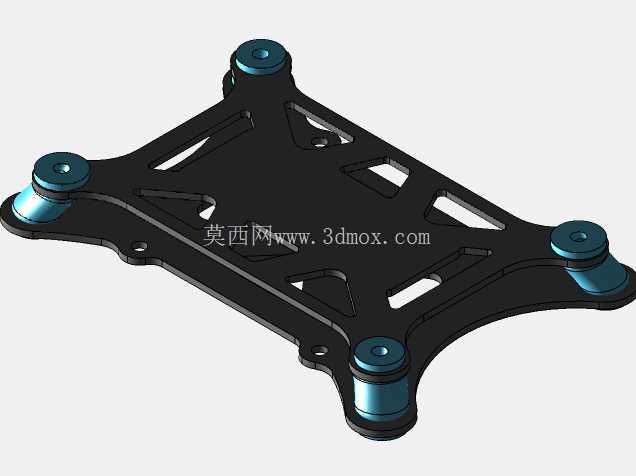

　　该构件为新一代制空战机机身段配套的轻量化承载安装支架，主要用于机身内部航电模块、飞控组件的承载固定，适配高速飞行工况下的振动隔离与载荷传递需求。从结构设计来看，整体采用异形四边形布局，四个角点设置带阻尼衬套的安装柱，安装柱与主体承力板一体化成型，衬套采用阶梯轴结构设计，可在安装时通过柱端的同轴定位面实现与机身安装框的快速对位，避免装配过程中出现偏载应力集中的问题。主体承力板采用大面积镂空挖槽设计，所有镂空槽的边缘均做了圆弧过渡处理，没有直角应力集中点，在保证整体抗弯、抗扭刚度的前提下，最大限度削减了构件自身重量，符合航空装备极致减重的设计要求。

　　四个安装柱的分布间距严格匹配机身内部标准安装孔位边界，安装柱端面到承力板底面的高度差经过精准核算，既预留了下方走线、元器件布置的空间，也不会过度挤占机身内部的有效载荷容积。在实际应用场景中，这类支架需要承受战机大机动过载下的交变载荷，因此结构上在承力板与安装柱的连接位置做了局部加厚的加强筋过渡，筋位走向与主载荷传递路径完全重合，可将安装点承受的冲击载荷快速分散到整个承力板面，避免局部应力过大导致构件失效。支架表面做了硬质阳极氧化处理，可适应高空低温、温差骤变的复杂工况，同时具备一定的抗腐蚀能力，减少日常维护的工作量。

　　设计过程中优先考虑了装配工艺性，所有安装孔位均设计为同轴通孔，无需二次攻丝即可配合标准航空紧固件完成固定，承力板上预留的多个小型定位孔，可适配不同规格航电组件的快速安装，无需额外制作转接支架，提升了机身内部布局的灵活性。从安装边界来看，支架整体外轮廓无突出的尖锐结构，所有边角均做了倒钝处理，装配时不会与周边的线束、管路发生干涉，四个阻尼衬套可过滤发动机传递过来的高频振动，避免搭载的精密航电元件受振动影响出现测量偏差或接触不良的问题，保障飞控系统在复杂飞行状态下的工作稳定性。
