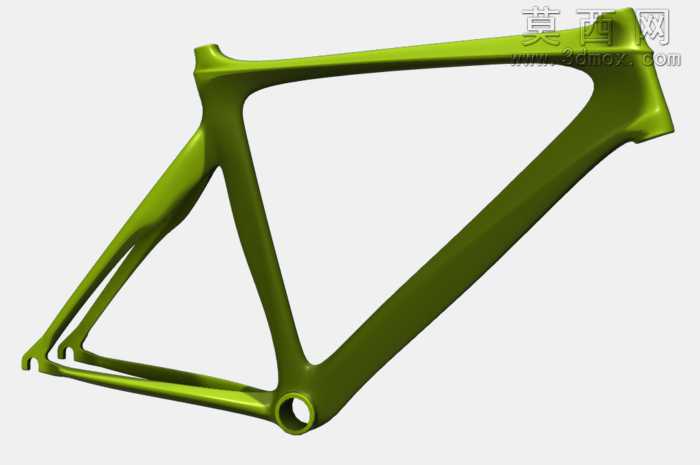

一体化流线型概念自行车车架三维设计

该概念自行车车架采用全一体化流线型建模思路，在三维建模阶段以空气动力学性能为核心导向，通过曲面连续性调整实现整体无突兀折角的顺滑过渡，从车头碗组安装位到后叉尾钩的所有衔接区域均采用G2连续曲面处理，避免传统拼接车架存在的焊缝凸起、结构突兀问题，有效降低骑行过程中的风阻系数。建模过程中优先采用实体曲面混合建模方式，先绘制车架核心受力路径的空间骨架线，确定头管、上管、下管、座管、后上叉、后下叉的空间走向与管径变化趋势，再通过多截面曲面放样生成基础实体，针对五通位置、后叉开档位置、头管轴承安装位等受力集中区域做局部加厚处理，在保证结构强度的前提下尽可能削减非受力区域的壁厚，实现轻量化设计目标。材质渲染阶段选用哑光金属漆材质模拟碳纤维复合材料的视觉质感，通过调整材质的粗糙度、金属度与环境反射参数，还原一体成型碳纤车架细腻的哑光肌理与边缘处的微弱光泽变化，同时在车架表面添加细微的纤维纹理贴图，提升模型的真实感与细节表现力。结构设计上摒弃了传统自行车车架的管材拼接逻辑，将上管与后上叉做一体化延伸设计，下管与后下叉采用流畅的大弧线过渡，既提升了车架整体的视觉整体性，也优化了骑行过程中的力传导路径，五通位置的加宽处理能够提升踩踏发力时的刚性表现，后叉的窄距开档设计适配公路自行车的轮组安装标准，头管的锥形内径设计兼容主流的培林碗组安装需求，座管位置采用隐藏式夹器安装结构，进一步降低整车的风阻表现。整体设计偏向竞技类公路自行车的使用场景，在建模阶段反复调整各管型的截面形状，针对迎风面做扁平化截面处理，侧风面则保留足够的结构厚度，兼顾空气动力学性能与侧向刚性需求，所有安装位的尺寸均参考行业通用标准设定，保证概念设计具备实际落地生产的可行性。
