Wicherek25遥控固定翼航模结构设计

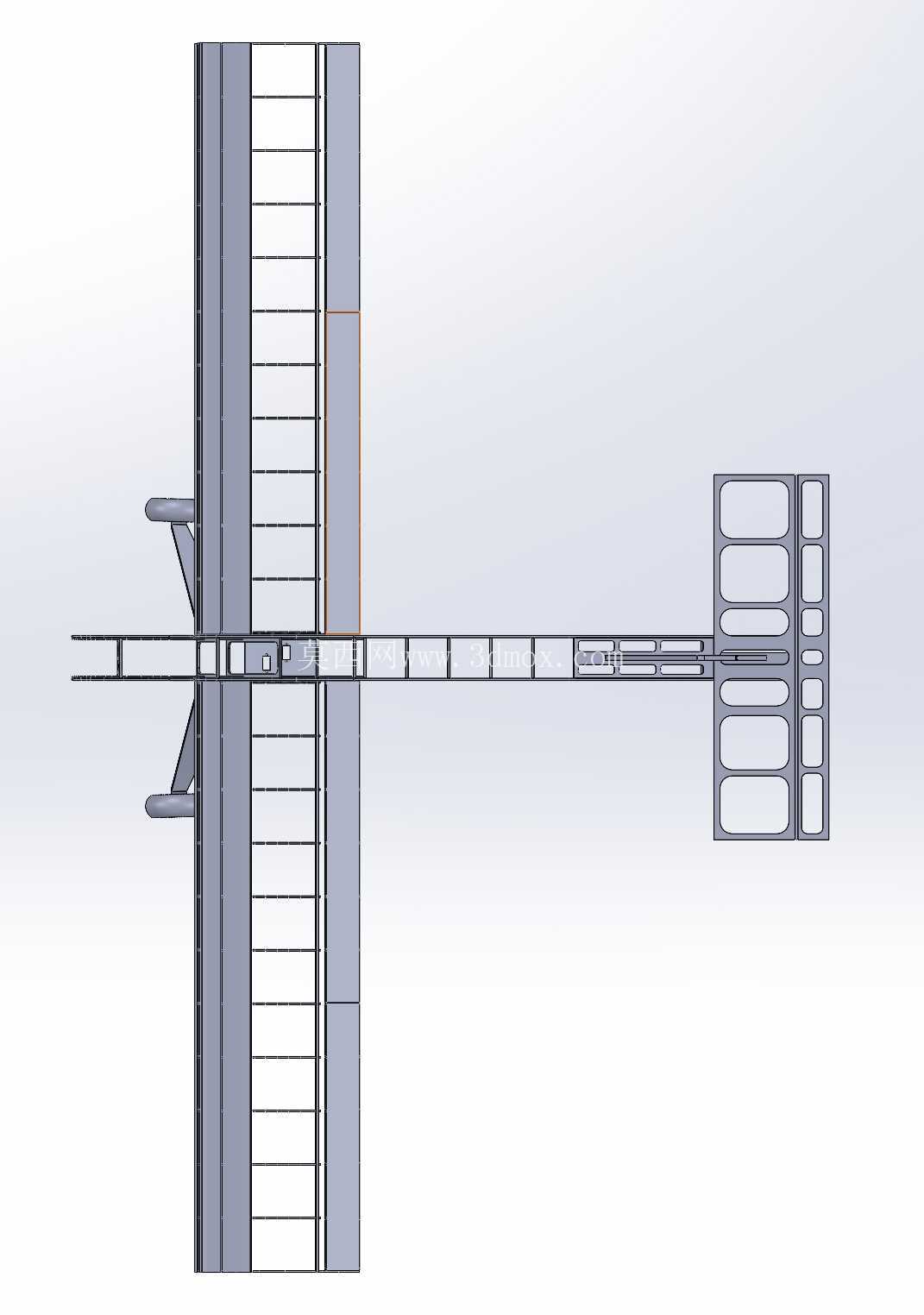

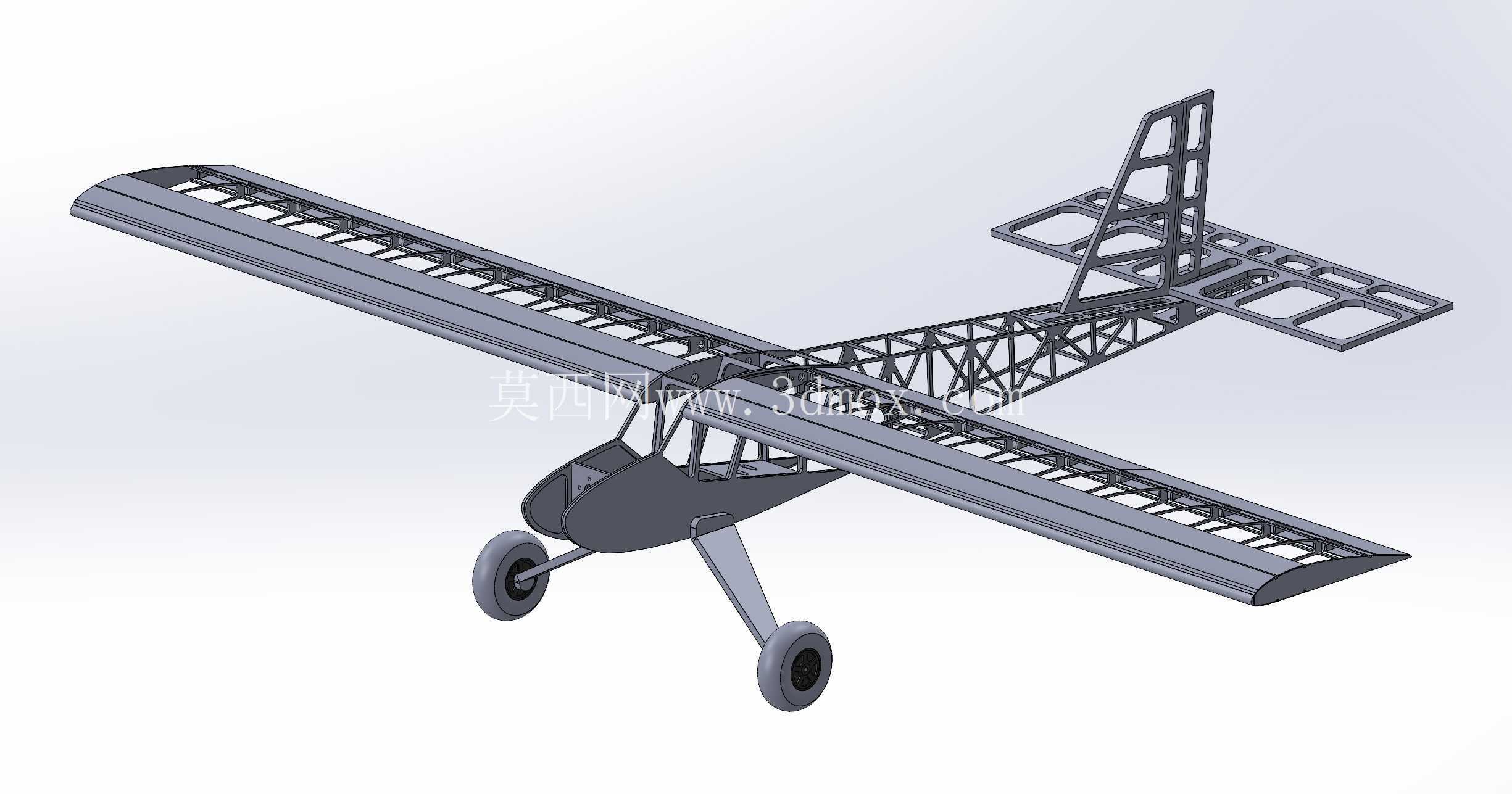

　　该航模结构针对户外遥控飞行场景设计，可适配电动动力系统，也可兼容小型内燃动力配置，满足航模爱好者休闲飞行、特技练习以及航模教学演示的使用需求。整体采用桁架式骨架结构设计思路，机身、机翼、尾翼均采用镂空框架形式，在保证结构刚度满足飞行载荷要求的前提下，最大程度降低整机自重，提升飞行续航表现与机动灵活性。机翼采用平直上单翼布局，翼肋轮廓经过气动优化，在原有经典机型的基础上调整了翼型相对厚度，兼顾低速飞行稳定性与小幅特技动作的操控响应，机翼框架预留了蒙皮贴合的安装基准面，可适配热缩膜、复合材料薄壳等多种蒙皮工艺，副翼与襟翼结构集成在机翼后缘框架中，舵机安装位提前做了沉台设计，避免舵机突出机翼表面干扰气动流场。

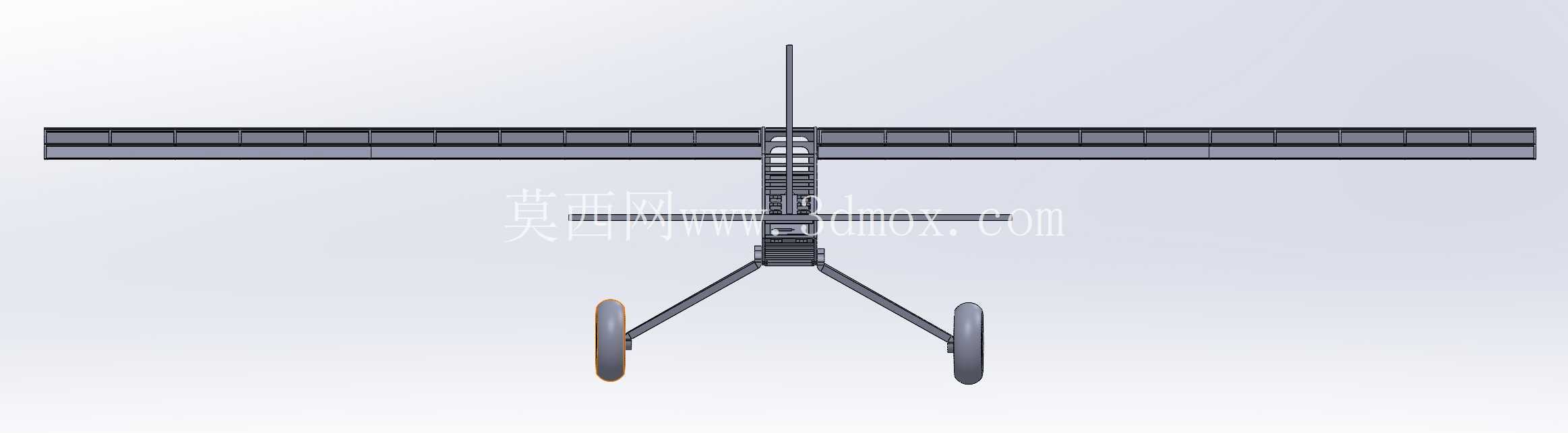

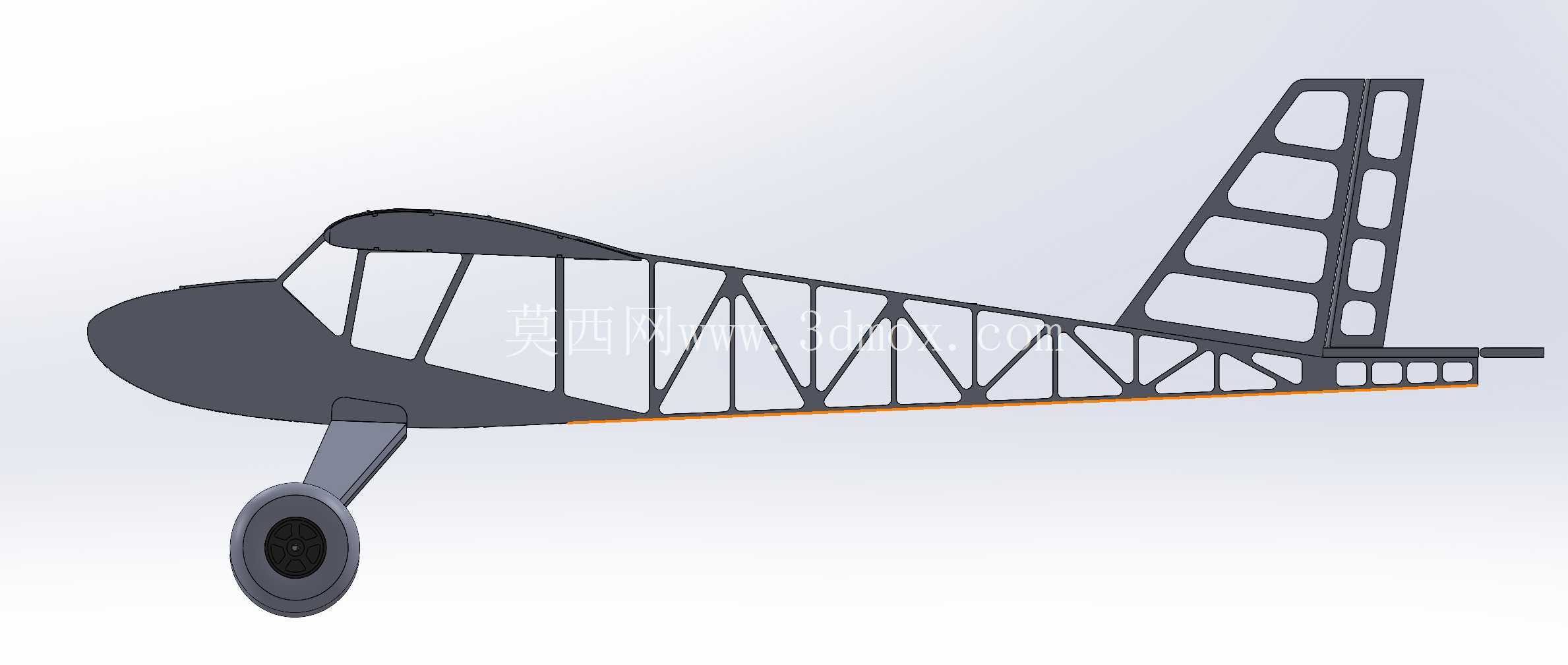

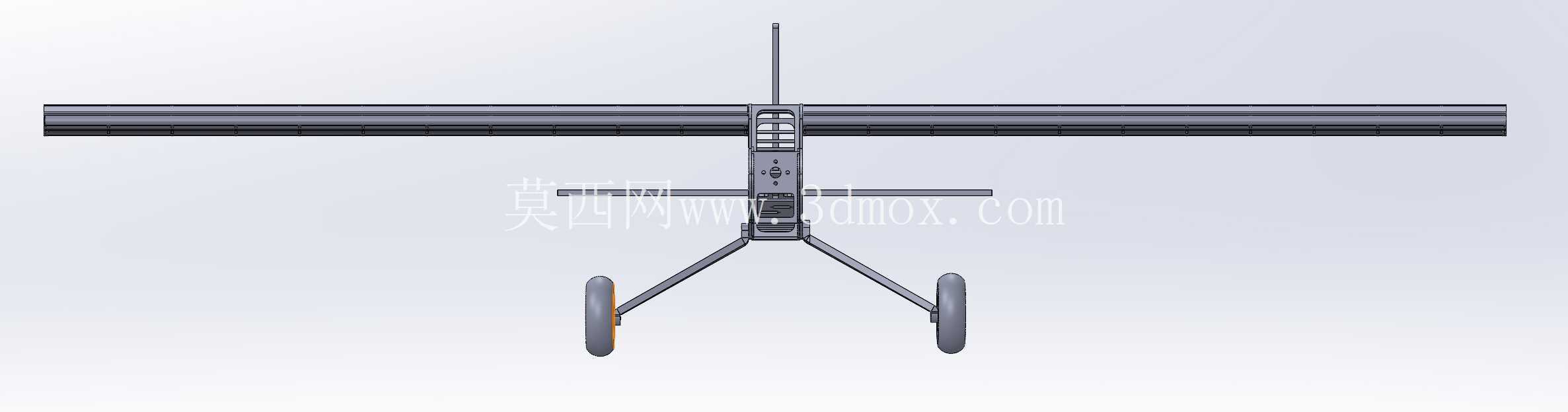

　　尾翼采用常规布局，垂直尾翼与水平尾翼均为镂空框架结构，尾翼与机身的连接位置设置了快拆接口，方便运输拆解与日常维护调整。机身前段设置了设备舱，可容纳动力电池、接收机、舵机等航电设备，设备舱周边的框架做了局部加强处理，应对降落时的冲击载荷，主起落架采用后三点式布局，起落架支架与机身承力框直接连接，轮组位置预留了标准轮轴安装孔，可适配不同尺寸的橡胶航模轮。舵面操纵的伺服系统安装位置相比原始机型向前调整，优化了整机重心分布，避免尾部过重导致的飞行配平难度提升，机身框架采用杆件交叉支撑的结构形式，可通过铣削加工的碳纤板材或者轻木板材拼接组装，零件之间的连接位置预留了粘接与螺丝固定的安装位，装配公差控制在航模制作的常规精度范围内，不需要复杂的专用工装即可完成组装。

　　座舱部分采用板状切削件拼接，表面做了镂空浮雕处理，兼顾仿真外观效果与减重需求，整机结构在设计时充分考虑了手工制作的工艺可行性，所有框架零件均为平面板材切割成型，不需要复杂的曲面成型工艺，降低了爱好者自制的加工门槛，结构受力路径清晰，机翼升力通过翼梁传递到机身承力框，尾翼操纵载荷通过尾撑杆传递到机身前段的操纵系统，各个受力节点均做了局部加厚处理，避免飞行过程中出现结构断裂失效的问题。
