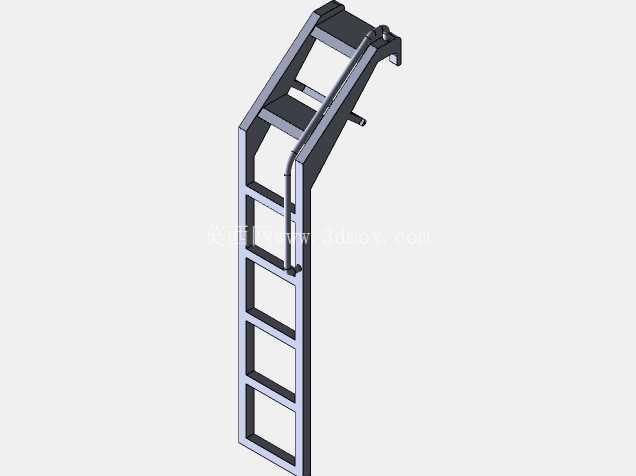

F16机组人员登机梯结构设计

　　在军用机场地面保障作业场景中，战机的地面维护、机组人员快速登离机操作都离不开配套的登机梯设备，不同于民航客机配套的自带登机结构，战术战机受机身尺寸、结构重量、飞行气动需求限制，大多不会随机身集成固定式登机梯，需要地面配套专用的登机梯完成人员登乘作业，本次设计的F16配套登机梯，就是针对该型战机的座舱高度、机身挂点位置、地面作业空间约束完成的适配结构。从实际使用场景来看，该登机梯主要服务于地勤维护人员、飞行机组在战机地面停放状态下的上下通行需求，需要满足单人携带随身装具通行的承重要求，同时要兼顾地面移动、快速对位、停靠稳定的使用需求，避免在登乘过程中出现梯身滑移、侧翻的风险，也不能在对位停靠时刮蹭战机机身蒙皮或外露的机载设备。

　　从结构设计思路上，该梯采用单侧主承力梁搭配梯步框架的结构形式，主承力梁选用矩形截面的型材作为主体承载结构，兼顾结构刚性与整体重量控制，避免梯身过重增加地勤人员的移动搬运负担；梯步采用镂空框架式设计，在满足踩踏承重要求的前提下，尽可能降低梯身整体重量，同时镂空结构可以避免雨天作业时梯步面积水打滑，提升不同天气条件下的使用安全性。梯身上部设置有专门的挂靠对接结构，使用时可以直接卡接在战机座舱侧方的对应承力结构上，不需要额外的捆绑固定操作，对位后即可形成稳定的停靠状态，挂靠端设置有缓冲接触结构，采用非金属材质做接触面，避免硬接触刮伤战机机身的涂层或蒙皮结构；梯身下部设置有支撑脚，接触地面的位置做了防滑处理，在平整的机坪水泥地面停靠时，可以提供足够的摩擦阻力，防止登乘过程中梯脚滑移。从外形尺寸与安装边界来看，该梯的整体高度完全匹配F16战机座舱入口的离地高度，梯身整体呈倾斜布置，登乘时的梯步倾角符合人体工程学的登乘角度，不会出现梯身过陡导致登乘费力、或者梯身过缓导致整体尺寸过大占用过多机坪空间的问题；梯身的横向宽度控制在单人通行的合理尺寸范围内，既满足人员携带飞行装具通行的宽度需求，又不会因为过宽导致对位时和机身侧方的导弹挂架、传感器等外露设备产生干涉。

　　梯身侧面还集成有扶手结构，扶手沿梯身倾斜方向全程布置，登乘人员在上下梯的过程中可以全程抓握扶手，提升登乘过程的稳定性，尤其是在冬季结霜、或者雨天梯步湿滑的条件下，扶手可以提供额外的安全防护；扶手和主承力梁之间采用固定连接结构，连接位置做了加强处理，能够承受人员侧向拉扯的受力，不会出现扶手变形脱落的问题。不同于通用型的移动式爬梯，该登机梯的上部对接结构完全针对F16战机的机身轮廓做了适配，停靠后梯身上端和座舱入口的平台可以做到平稳衔接，不存在高低差或者间隙过大的问题，人员从梯步走到座舱入口时不会出现绊倒、踩空的风险；梯身的整体结构没有多余的外凸部件，在移动和对位过程中，不会因为部件外凸刮蹭到机身表面的精密设备。

　　在结构强度设计上，整个梯架的受力路径清晰，人员踩踏梯步时的载荷通过梯步框架直接传递到两侧的主承力梁上，再通过上部的挂靠结构和下部的支撑脚将载荷分别传递到机身承力点和地面，整个受力过程没有应力集中的薄弱环节，日常使用过程中不需要频繁的结构维护，只需要定期检查挂靠端的缓冲件磨损情况、梯脚防滑垫的老化情况即可满足长期使用要求。该梯的整体结构没有复杂的活动部件，整体为刚性焊接框架结构，日常存放时可以直接靠放在机棚的墙边，不需要占用专门的存放空间，地勤人员单人即可完成移动、对位、撤收的全套操作，不需要额外的辅助设备配合，完全符合军用机场地面保障作业快节奏、高可靠性的使用要求。在实际作业过程中，该登机梯除了服务机组人员登离机之外，也可以满足地勤人员对战机座舱周边设备进行检查维护时的登高作业需求，比如座舱盖的清洁、弹射座椅的日常检查、座舱侧方传感器的外观检查等作业，都可以借助该梯完成登高操作，不需要额外调配其他登高设备，能够有效提升地面保障的作业效率。
