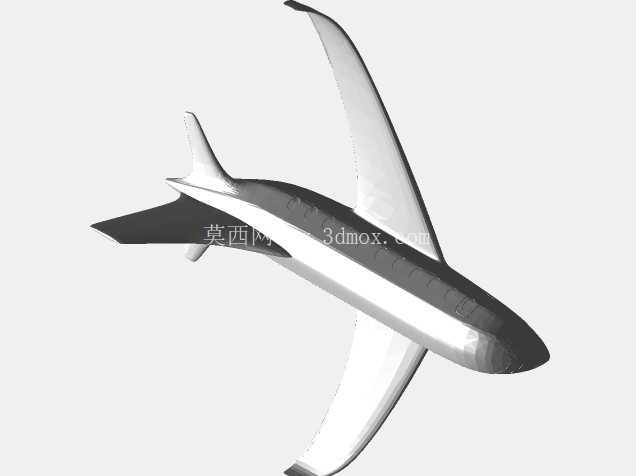

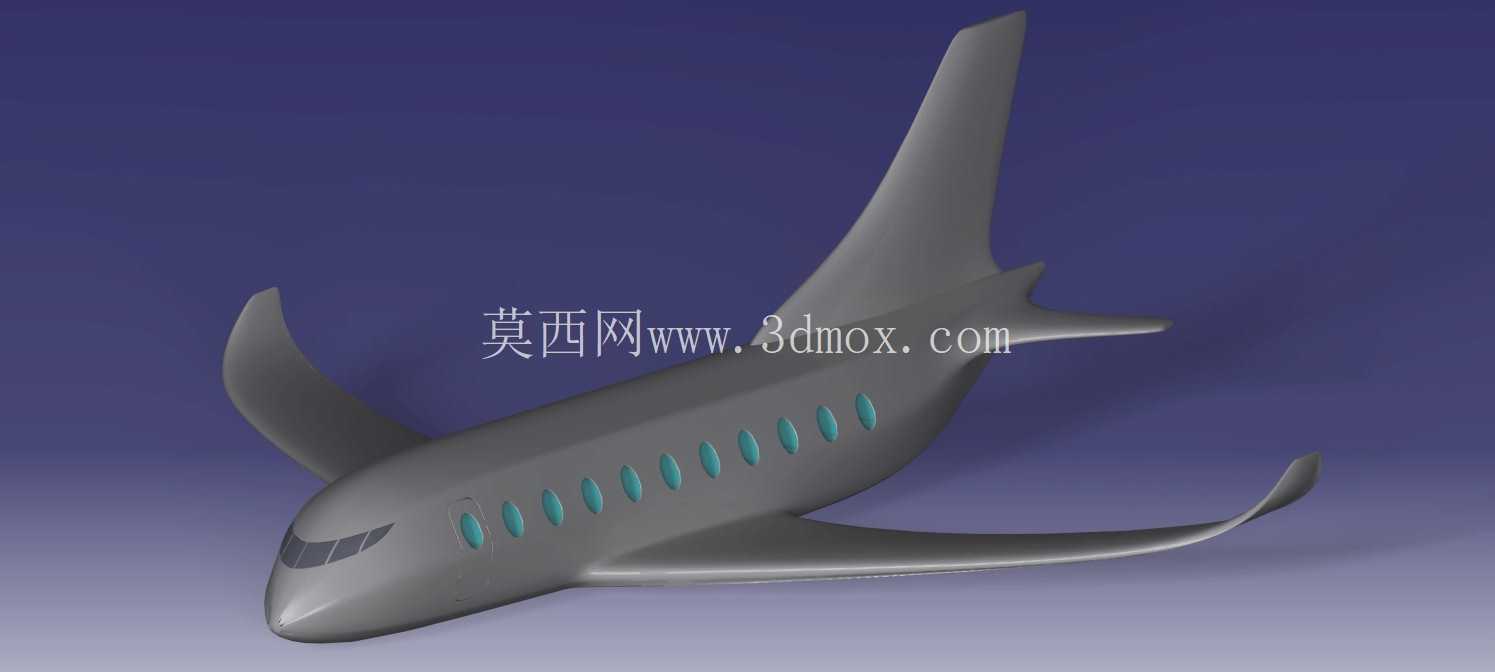

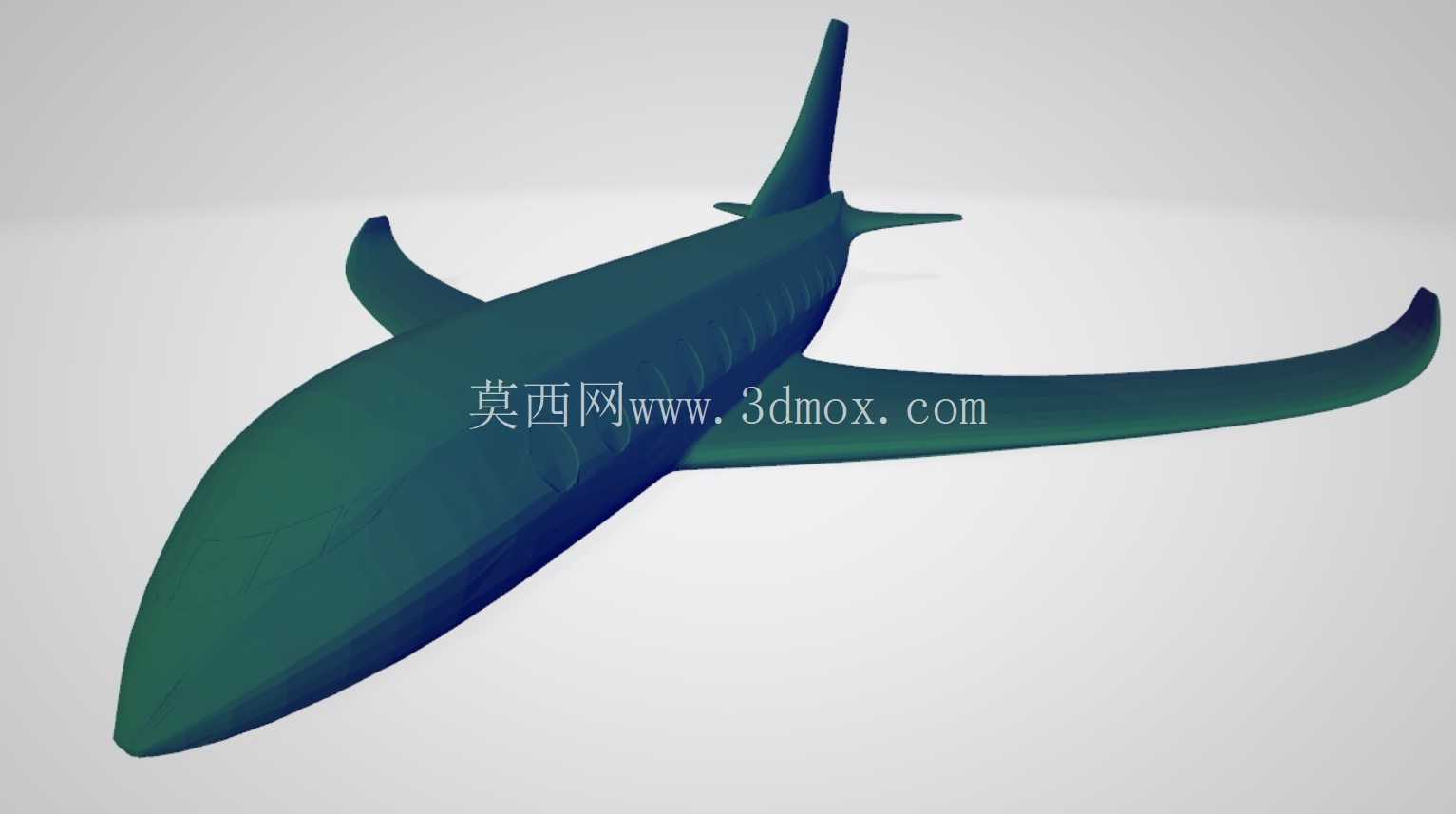

概念翼身融合民用玩具飞机造型设计

　　这款翼身融合布局的飞机造型，最初的设计出发点是面向桌面摆件、青少年航模科普以及3D打印个性化定制场景，区别于传统筒身加机翼的民航客机造型，整体采用连续曲面过渡，没有明显的机翼与机身的分界棱线，能在小尺寸打印场景下减少支撑结构的使用，降低FDM打印过程中的翘曲风险。从实际使用场景来看，该造型既可以作为静态展示摆件放置于桌面展架，也可搭配微型动力组件改装为小型室内滑翔航模，曲面的连续过渡设计在低速飞行时能提供更好的升阻比，相比同尺寸常规布局的航模，滑翔滞空时间有明显提升。设计过程中优先考虑了3D打印的工艺适配性，整机外表面全部采用G2连续曲面构建，没有小于0.8mm的锐角结构，所有外露的棱边都做了R1.2以上的圆角处理，避免打印完成后出现毛刺、锐边划伤的问题，同时也能减少打印过程中喷嘴的频繁转向，提升打印成型的表面质量。机身侧面的舷窗采用内凹0.3mm的环形曲面设计，打印时无需额外支撑，后期可以通过填色处理快速还原舷窗的视觉效果，不需要单独拆分透明件进行装配，降低了后期处理的工作量。尾翼部分采用一体化上反V尾布局，和机身尾部曲面自然衔接，没有单独的装配接缝，既保证了整体造型的流畅感，也避免了小尺寸零件装配时的定位误差问题，尾翼的后掠角度经过反复调整，在1:200的缩放比例下，能保证垂直尾翼的方向安定性足够，不会在轻微气流扰动下出现偏航。整机的重心设计在机翼弦长31%的位置，刚好匹配静态摆放的支撑点需求，放置在平面上时不会出现低头、侧翻的问题，如果改装为动力航模，该重心位置也刚好符合低速滑翔机的重心要求，不需要额外调整配重。

　　机翼的翼型采用低速高升力层流翼型，翼根处相对厚度为12%，翼尖处相对厚度收窄到8%，翼尖做了向上的小翼延伸，能减少翼尖涡流带来的诱导阻力，在小尺寸航模飞行时能提升低速状态下的操控稳定性，同时翼尖的上翘造型也让整体外观更具未来感，区别于现有民航客机的常规造型。机身头部的风挡区域采用一体化曲面凹陷设计，没有单独拆分零件，打印时可以通过换色或者后期喷涂还原风挡的深色效果，风挡的曲面弧度经过调整，保证从正面和侧面观察时都能符合大众对民航飞机的视觉认知，不会因为过度追求概念感而失去飞机造型的辨识度。

　　整机的壁厚统一设置为1.5mm，在常规PLA材料打印设置下，填充率20%即可保证足够的结构强度，即使从1米高度跌落也不会出现机身断裂的问题，同时统一的壁厚也能避免打印过程中因为壁厚不均导致的收缩变形问题，保证成型后外形的准确度。起落架部分没有做外露的结构设计，而是采用机腹平滑过渡的造型，既简化了打印流程，也让整体造型更简洁，作为桌面摆件时不会因为细小的起落架零件出现磕碰断裂的问题，如果需要制作带起落架的版本，也可以在机腹预留的平面位置自行加装起落架安装座，不需要对整体曲面做大幅度修改。

　　从安装边界来看，该造型在1:200缩放比例下，整机长度为180mm，翼展为210mm，机腹到垂尾顶部的高度为65mm，刚好适配常规桌面摆件的摆放空间，不会占用过多的桌面面积，同时该尺寸也刚好匹配大多数消费级3D打印机的成型尺寸，不需要拆分零件就可以一次性打印完成。设计时还考虑了后期涂装的便利性，机身外表面没有复杂的凹凸纹理，除了舷窗和风挡区域外，其余部分都是平滑曲面，方便进行整体喷漆、水贴粘贴等后期处理，用户可以根据自己的喜好制作不同航空公司的涂装样式，也可以自行添加个性化的标识图案。
