环形辐条式轴承支撑座结构设计

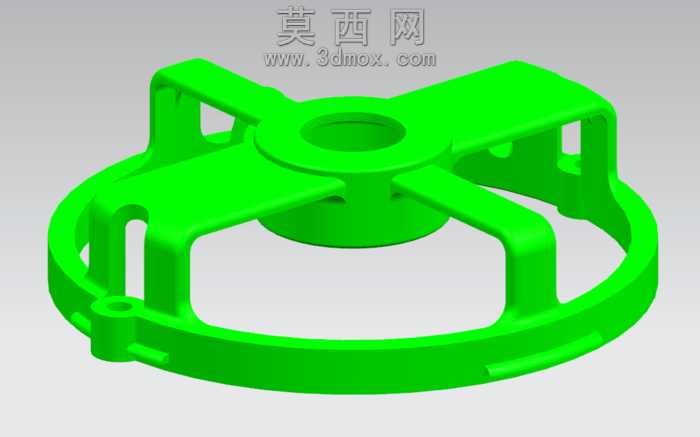

本作品为环形辐条式轴承支撑座，采用三维参数化建模方式完成整体结构设计，建模过程中先以中心轴孔为基准定位，依次绘制中心凸台、环形外框的截面轮廓，通过拉伸命令生成基础实体，再对四条均匀分布的辐条结构进行单独建模，保证辐条与中心凸台、外框的连接过渡处做圆角处理，避免应力集中问题。模型渲染阶段选用亮绿色哑光塑料材质，调整材质的漫反射、高光参数，让整体结构的轮廓层次清晰呈现，同时添加柔和的环境光与定向补光，突出辐条的镂空结构与各部位的厚度变化，方便直观观察内部的装配空间。结构设计上，中心凸台预留标准轴承安装孔位，孔壁厚度经过受力校核满足径向载荷承载要求，四条辐条采用等距圆周分布，在保证整体支撑强度的同时大幅减少材料用量，降低构件自重；外框内侧设置多处定位凸台与安装孔位，可适配不同的外部安装场景，外框边缘做倒角处理，避免装配过程中出现锐边划伤的问题。设计思路围绕轻量化与高强度的平衡展开，摒弃传统实心支撑座的厚重结构，采用辐条镂空的形式，既保证了中心轴承安装后的同轴度精度，又能在设备运行过程中通过镂空区域实现空气流通，帮助轴承部位散热，延长轴承的使用寿命。建模过程中对所有安装孔位、连接部位的尺寸都做了参数化关联，后续可根据不同型号的轴承尺寸快速调整模型参数，生成适配不同工况的衍生版本，整体结构无冗余特征，所有壁厚均匀，符合注塑或3D打印的工艺要求，可直接用于原型件的快速试制与小批量生产验证。
