四翼带衬套金属定位嵌装紧固件

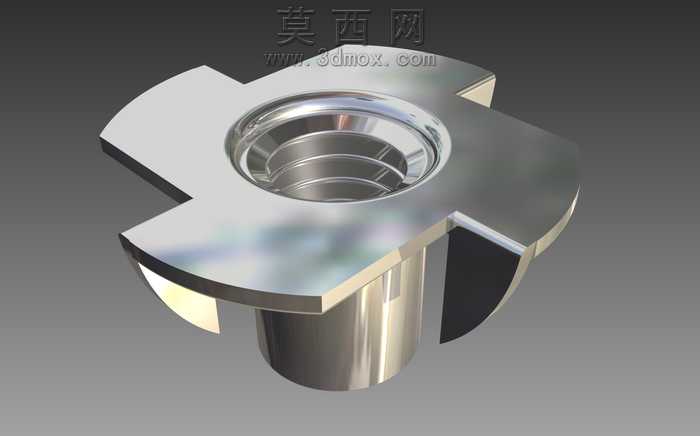

该作品为金属材质的嵌装式定位紧固件，整体采用三维参数化建模方式完成，建模过程中先以回转体命令构建中心带阶梯内孔的衬套主体，衬套内壁设置多阶环形卡槽，用于适配不同规格的对接轴件或锁紧结构，保证装配后轴向定位的稳定性。法兰部分采用对称四翼式结构设计，四片翼板沿衬套径向均匀分布，每片翼板边缘做圆弧倒角处理，既避免锐边造成装配划伤，也能在嵌装时分散压入应力，降低周边基材的开裂风险。翼板与衬套的衔接位置做了平滑过渡圆角，通过三维软件的圆角命令优化应力集中区域，提升零件整体结构强度。材质渲染阶段采用抛光不锈钢材质参数，调整金属粗糙度、反射率与环境光遮蔽参数，还原金属表面的高光反射与细腻磨砂质感，同时通过HDR环境贴图模拟工业车间光照环境，让零件的曲面光影过渡自然，清晰呈现各部分结构的轮廓细节。设计思路上，该零件主要用于注塑件或轻质合金构件的预埋嵌装，四翼结构可在基材固化后形成可靠的周向止转效果，中心阶梯内孔既可以作为定位基准孔，也可通过内螺纹或卡簧结构实现外部构件的快速连接，相比常规圆形法兰嵌件，四翼结构在同等耗材下拥有更大的抗扭接触面积，能承受更大的周向载荷，同时衬套部分的长度可根据预埋基材的厚度做参数化调整，适配不同的装配场景。建模过程中对所有配合尺寸做了公差预留，内孔与翼板的形位公差通过三维软件的公差分析模块校验，保证批量生产时的装配互换性，渲染输出时采用正交视角与透视视角结合的方式，分别呈现零件的正面法兰结构与侧面衬套深度，方便使用者快速理解零件的整体形态与装配逻辑。
