桌面铰接式双屏显示器支撑臂结构设计

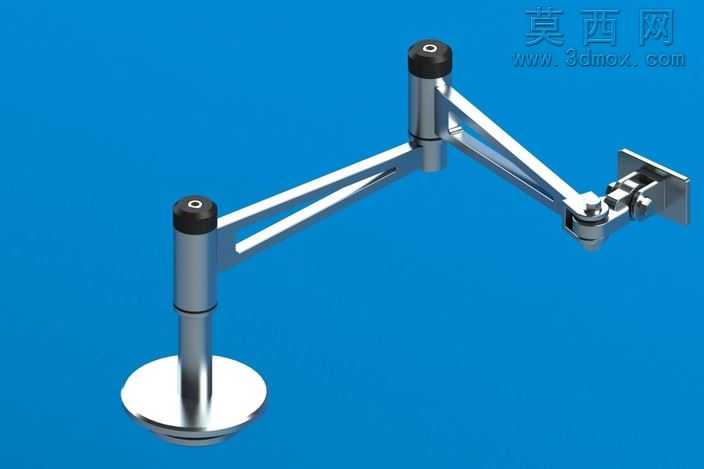

本作品为桌面铰接式双屏显示器支撑臂三维模型，采用SolidWorks完成全参数化建模，建模过程中严格遵循机械结构设计的公差配合规范，对每一处铰接转轴、连接臂杆、安装底座的尺寸都进行了精准约束，确保各活动部件在装配状态下无干涉、可顺畅完成多维度调节动作。模型渲染阶段采用亮面镀铬金属材质搭配哑光黑色转轴端盖，还原商用显示器支架的真实金属质感，蓝色背景渲染图清晰呈现了支架的整体形态与活动关节布局，金属表面的反光效果经过多次参数调整，模拟真实不锈钢抛光后的光影表现，黑色转轴部位的磨砂质感与亮面臂身形成鲜明材质对比，提升了模型的视觉辨识度。结构设计上，该支撑臂采用多段平行四边形铰接连杆结构，底座分为桌面穿孔/夹持式圆形底座与壁挂式安装座两种适配形式，可满足不同安装场景的使用需求；两段支撑臂均采用双杆平行铰接设计，既保证了支撑结构的整体刚性，可承载大尺寸显示器的重量，又能实现水平方向大角度伸展、垂直方向高度调节、屏幕俯仰角度调整的全维度活动能力，铰接转轴内部预留了阻尼调节结构的建模空间，可适配不同重量屏幕的悬停需求。设计思路围绕大尺寸双屏显示器的桌面使用痛点展开，针对大重量屏幕易下沉、调节卡顿、安装适配性差的问题，通过加粗臂杆截面尺寸、优化铰接点受力分布、预留多类型安装接口的方式，提升支架的承重能力与使用灵活性，臂身内部预留了线材穿行走位的空腔结构，可将显示器连接线隐藏于臂杆内部，保持桌面整洁，整体结构无冗余设计，所有零部件均符合通用五金配件的加工工艺要求，可直接用于后续的工程出图与实物打样验证，铰接部位的转动配合间隙经过反复模拟调整，既保证转动顺滑无卡滞，又能提供足够的阻尼实现任意角度悬停，满足用户长时间使用时的屏幕位置调整需求。
