卡通风格小型单人概念飞行器结构设计

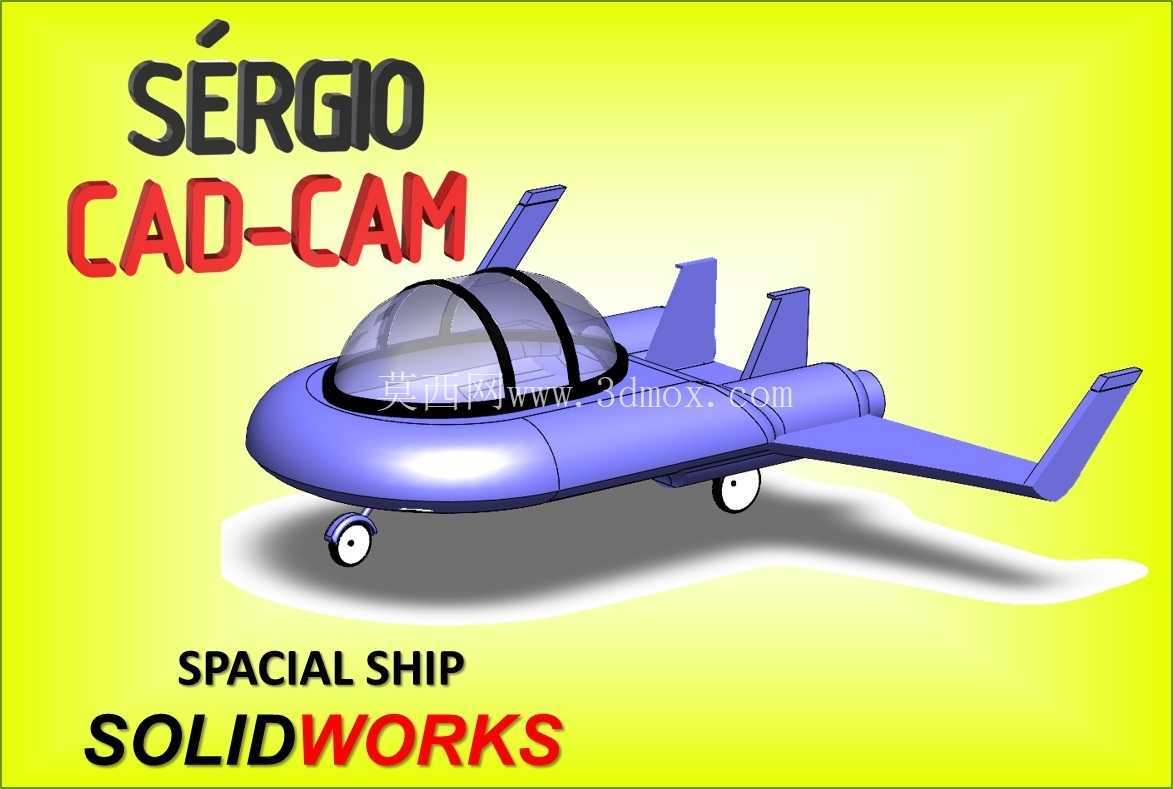

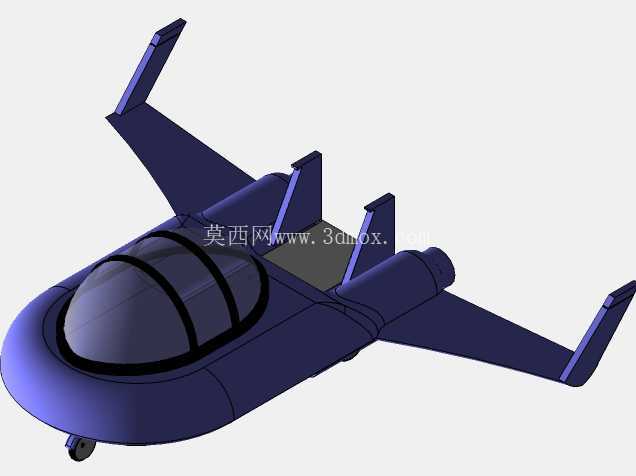

　　这款概念飞行器采用圆润饱满的胶囊式机身设计，整体线条无尖锐棱角，既降低了建模过程中曲面倒角的处理难度，也适配文创周边、科普教具类场景的安全需求，避免尖锐结构带来的磕碰风险。机身主体采用对称布局，重心沿纵向中轴线均匀分布，前三点式起落架的配置让地面滑行阶段的稳定性得到充分保障，前起落架位于机头下方靠前位置，主起落架布置在机身中部重心投影点后侧，停机状态下机身俯仰角控制在3度以内，符合小型飞行器地面停放的姿态要求。

　　座舱部分采用整体式透明泡罩设计，曲面弧度经过连续曲率调整，建模时通过多截面曲面命令实现罩体与机身安装边的顺滑过渡，无明显拼接棱线，既保证了内部驾乘空间的开阔视野，也让整体外观更具整体性。座舱框架采用两根纵向加强筋结构，沿透明罩弧度布置，在不遮挡视线的前提下提升透明罩的结构强度，避免薄壁结构受外力出现形变。

　　机身两侧布置固定式平直短翼，翼型采用低速低阻的平凸翼型，翼展与机身长度比例控制在0.8:1，属于小展弦比布局，适配低速低空飞行场景的升力需求，短翼与机身采用一体化融合设计，减少了额外连接件的设置，降低装配复杂度。尾翼部分采用双垂尾加平尾的常规布局，两个垂尾分别布置在机身尾部两侧，平尾连接在两个垂尾之间，这种布局在低速飞行时的航向稳定性更优，同时避免了单垂尾高度过高带来的收纳不便问题。

　　动力系统采用尾部内置喷气式动力舱布局，进气道布置在机身两侧翼根位置，排气口位于机身尾部最末端，这种布局让动力段的重心靠近整机重心，减少推力变化带来的姿态扰动。起落架采用小直径机轮设计，轮架与机身采用铰接式连接，预留了减震结构的安装空间，可适配简易跑道甚至平整硬质地面的起降需求，机轮的轮距与轴距经过比例调整，地面转向时不会出现侧翻风险。

　　从应用场景来看，这款设计既可以作为青少年航空科普教育的展示模型，帮助学习者直观理解小型飞行器的基本布局构成，也可作为文创IP衍生的玩具产品原型，其卡通化的外观降低了航空载具的距离感，同时所有结构都做了薄壁等厚处理，适配3D打印、注塑成型等批量加工工艺的要求，零件拆分时可分为机身主体、座舱罩、机翼、尾翼、起落架五个大模块，模块之间采用卡扣式连接，无需额外紧固件即可完成装配，降低了组装难度。

　　建模过程中所有曲面都经过了曲率连续性检查，避免出现曲面褶皱、曲率突变的问题，外形尺寸按照1:20的缩放比例适配桌面摆件的尺寸需求，整机长度控制在180mm左右，翼展145mm，高度70mm，放置在桌面时不会占用过多空间，安装边界预留了0.5mm的装配间隙，保证3D打印后各零件可以顺利拼接，不会出现过盈装不上或者间隙过大松动的问题。机身内部预留了配重块安装腔，可根据展示需求添加配重调整整机重心位置，避免摆放时出现头轻尾重的倾倒问题。
