DN100地下树灌溉系统T型管接头设计

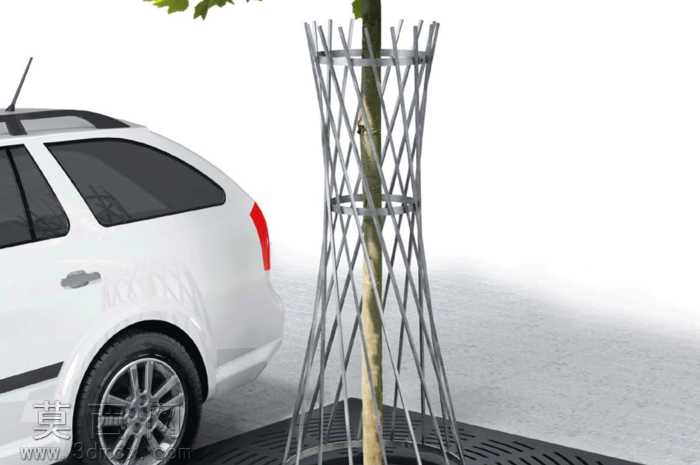

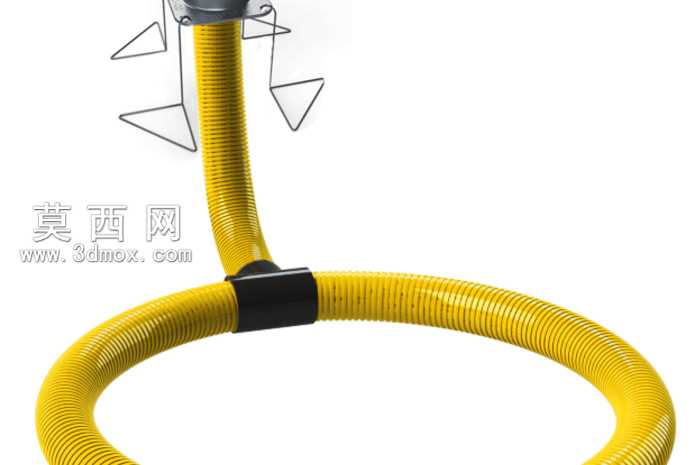

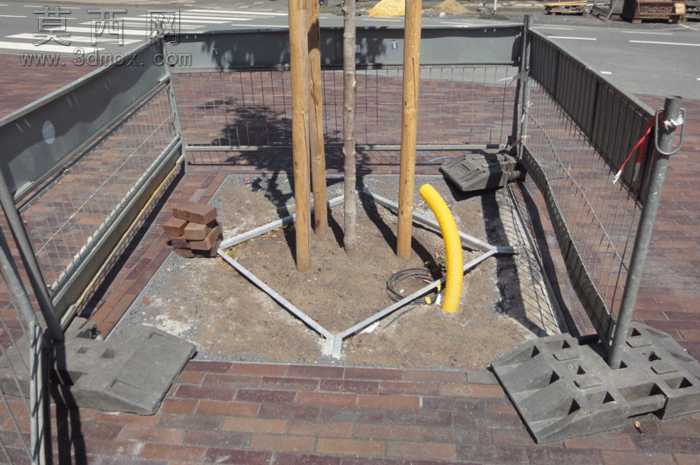

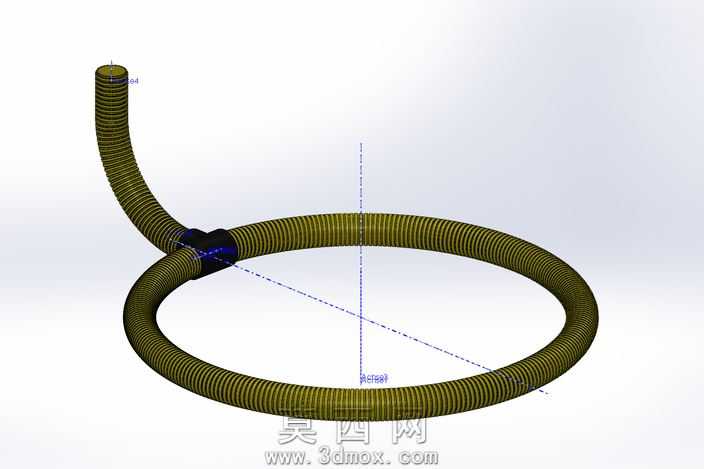

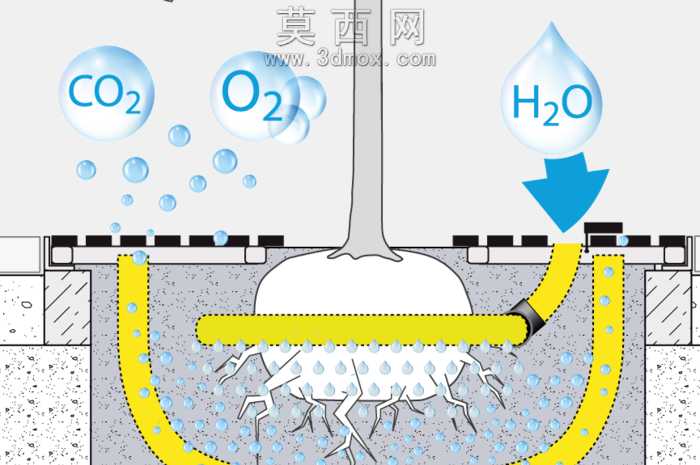

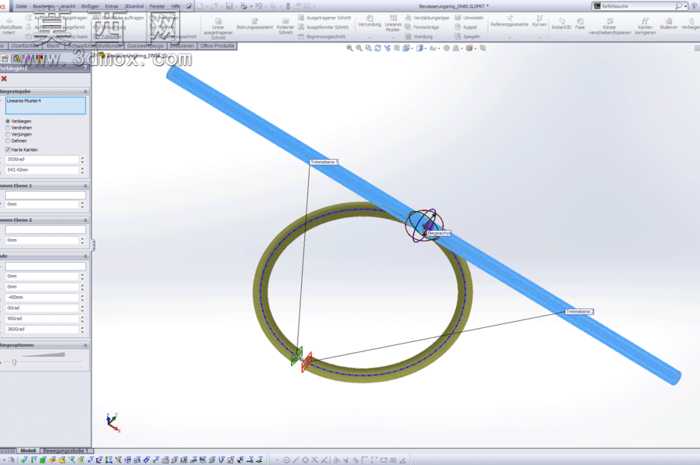

本作品为适配DN100规格管道的地下树灌溉系统配套T型接头及配套防护支架三维设计，整体建模过程在三维设计环境中完成，首先依据市政绿化地下灌溉的实际工况需求确定核心参数，管道公称直径严格遵循DN100标准，配套4米规格黄色排水管道的接驳尺寸做了公差适配，保证接头与管道衔接处的密封性与结构强度。建模阶段先绘制T型接头的二维截面草图，通过拉伸、布尔运算生成接头主体结构，对接头的接驳端做了倒角与防滑卡槽设计，既方便现场施工的快速插接，也能避免长期埋于地下出现接口脱落渗漏的问题。配套的树木防护支撑支架采用交错编织的金属杆结构，通过阵列、扫掠命令生成单根杆件后做环形阵列排布，中部设置两道环形加固箍，提升支架整体的抗侧向冲击能力，可对新栽种的乔木起到稳定支撑作用，同时不会阻碍树木主干的生长。材质设置上，T型接头选用耐腐蚀的工程塑料材质，调整材质的粗糙度与反光参数模拟实际PVC管材的哑光质感，金属支架则赋予镀锌钢材材质，添加细微的金属纹理与做旧效果，还原户外金属构件长期使用的真实质感。渲染阶段搭建了户外人行道的实景场景，将模型放置于树坑位置，搭配周边车辆、铺装路面的环境元素，调整自然光的光照角度与阴影参数，让整体渲染效果贴近实际安装后的真实状态。设计过程中充分考虑地下灌溉系统的长期使用需求，接头内部流道做了圆弧过渡处理，减少输水过程中的水流阻力，提升灌溉输水效率，同时整体结构无尖锐棱角，避免安装过程中划伤施工人员，也不会对树木根系造成额外损伤，适配城市行道树、城镇绿化林带的地下灌溉管网搭建需求，可直接用于施工方案演示、配件生产开模的参考依据。
