概念型全飞行模拟训练舱结构设计

　　这套概念型全飞行模拟设备的结构设计，核心围绕民航、通用航空飞行员的初始改装训练、程序训练以及特情处置演练场景展开，区别于传统固定式飞行训练器，该方案采用六自由度并联动感平台作为承载基座，能够在训练过程中复现飞行器起飞、爬升、转弯、颠簸、进近着陆等不同阶段的过载体感与姿态变化，让受训人员在地面环境下就能获得接近真实飞行器的操作反馈，降低真机训练的成本与安全风险。

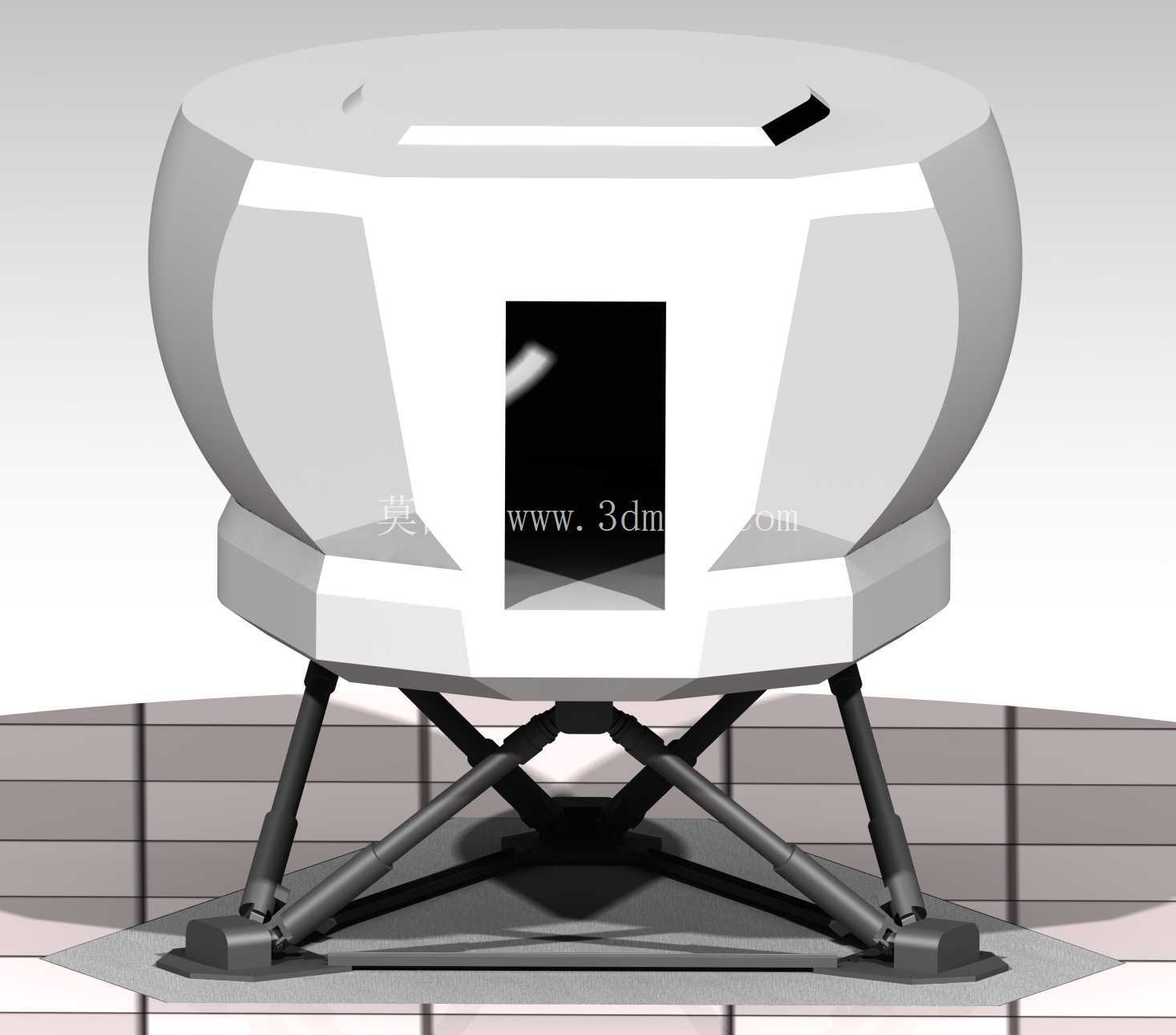

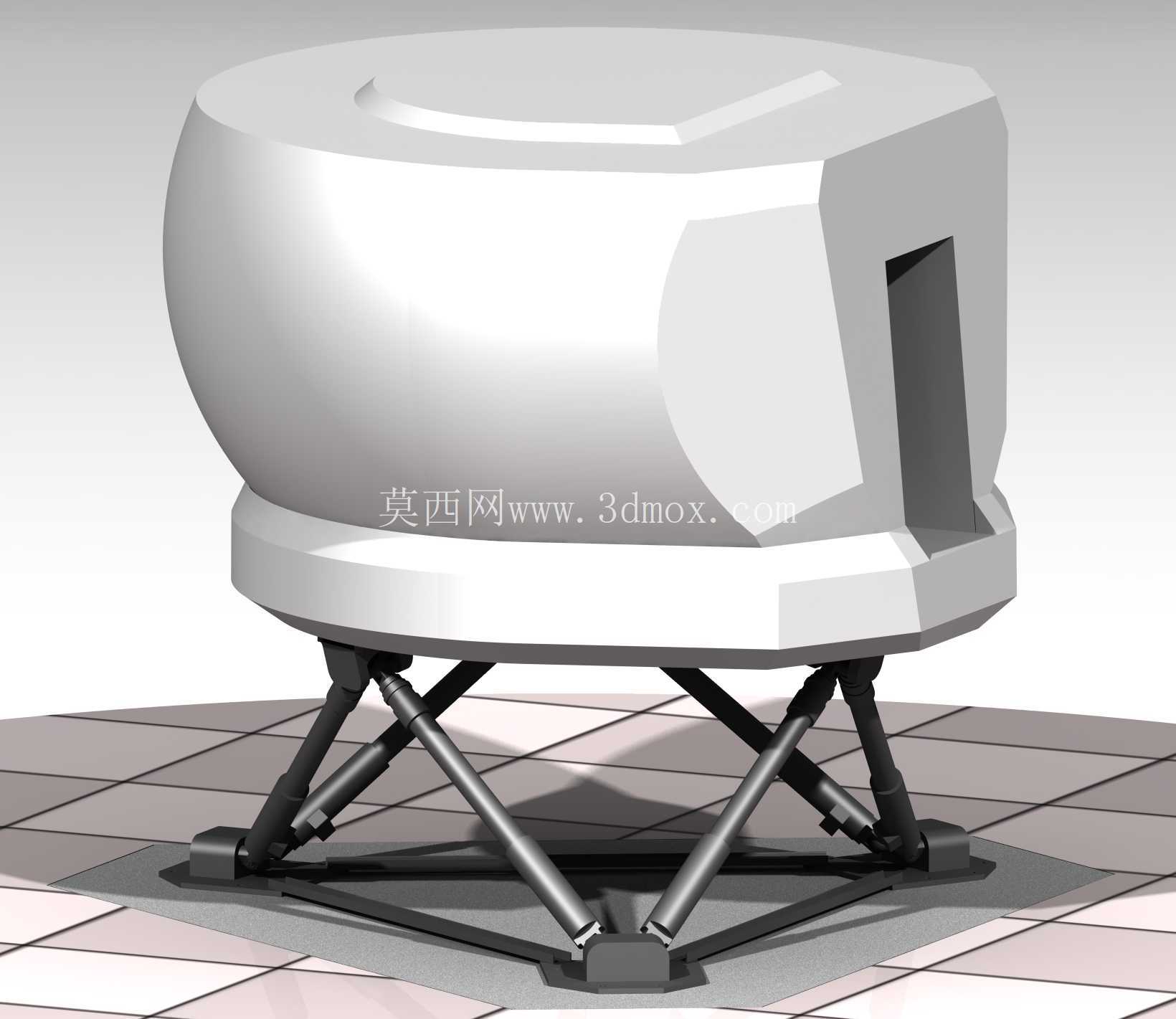

　　从整体结构布局来看，上部的模拟座舱采用了圆润的封闭鼓形壳体设计，这种外形一方面是为了最大化内部操作空间，能够完整容纳飞行操纵杆、油门台、仪表面板、座椅等核心操作组件，另一方面曲面壳体相比棱角分明的方形结构，具备更好的结构刚度，在动感平台频繁做姿态调整时，壳体不易产生结构共振，同时也能减少外部环境光线对舱内视景显示系统的干扰。座舱下部通过六组可伸缩的电动缸与底部固定基座连接，每根电动缸的上下铰接点都经过受力优化，上铰接点均匀分布在座舱底部的承力框架上，下铰接点对应分布在基座的六边形安装面上，这种布局能够保证六个自由度方向的运动输出平稳无卡顿，不会出现运动死区。

　　在安装边界的设计考量上，整套设备的底部基座需要固定在水平度误差不超过2mm/㎡的硬化地面上，基座周边需要预留不小于1.2米的维护通道，方便后期对电动缸、铰接轴承、线路管路进行检修维护；座舱处于最高举升位置时，设备整体顶部距离地面的高度需要匹配安装场地的净空要求，避免运动过程中与顶部的照明、消防设施发生干涉。座舱侧面预留了人员进出的舱门开口，开口尺寸满足单人携带飞行装具快速进出的需求，舱门位置与动感平台的运动包络线做了完全的避让设计，即使平台处于最大倾斜角度，舱门周边也不会出现结构挤压的风险。

　　功能设计层面，座舱顶部预留了视景投影设备的安装位，能够搭配环形幕布实现全向视野的飞行视景显示，座舱前部的安装框架可以根据训练机型的不同，快速替换对应机型的仪表面板、操纵组件，不需要对整体承力结构做改动，具备较强的适配扩展性。六自由度平台的运动参数可以根据不同训练科目做针对性调校，比如做仪表飞行训练时，可以降低平台的运动幅度，减少体感干扰让受训人员专注于仪表参数判读；做特情处置训练比如发动机失效、气流颠簸科目时，可以调大平台的运动响应幅度与速度，强化体感反馈提升训练真实度。

　　结构细节上，座舱壳体采用框架加蒙皮的组合结构，内部承力框架使用型钢焊接成型，外部蒙皮采用轻量化的复合板材，在保证整体结构强度的前提下尽可能降低上部座舱的重量，减少下部电动缸的负载，提升平台的动态响应速度。电动缸与上下结构的连接部位都采用了自润滑关节轴承，能够补偿平台运动过程中产生的角度偏差，减少铰接部位的磨损，延长设备的维护周期。底部基座采用整体焊接的箱型结构，内部预留了配重安装腔，可以根据上部座舱的实际重量调整配重量，保证平台在做最大加速度运动时整体重心始终落在基座支撑范围内，不会出现倾翻风险。基座表面做了防滑处理，周边设置了可拆卸的安全护栏，在设备维护阶段可以安装护栏防止人员跌落，正常训练时可以拆除护栏避免遮挡运动空间。

　　在设计思路上，这套方案没有完全复刻现有量产飞行模拟器的结构，而是针对中小型飞行培训机构、航空科普场馆的使用场景做了优化，整体结构的零部件尽可能采用通用化标准件，减少定制异形件的使用比例，降低生产制造成本与后期的备件更换难度。座舱内部的走线全部采用隐藏式布线设计，所有线缆、管路都沿着内部承力框架的走线槽布置，从平台铰接点的中空结构穿入底部基座，既避免了运动过程中线缆被拉扯磨损，也让座舱内部更加整洁，不会干扰受训人员的操作。座舱的通风、温控设备安装位也做了预留，能够保证长时间训练过程中舱内的环境舒适度，避免受训人员因为环境不适影响训练效果。
