波音747机翼桁架支撑结构三维设计

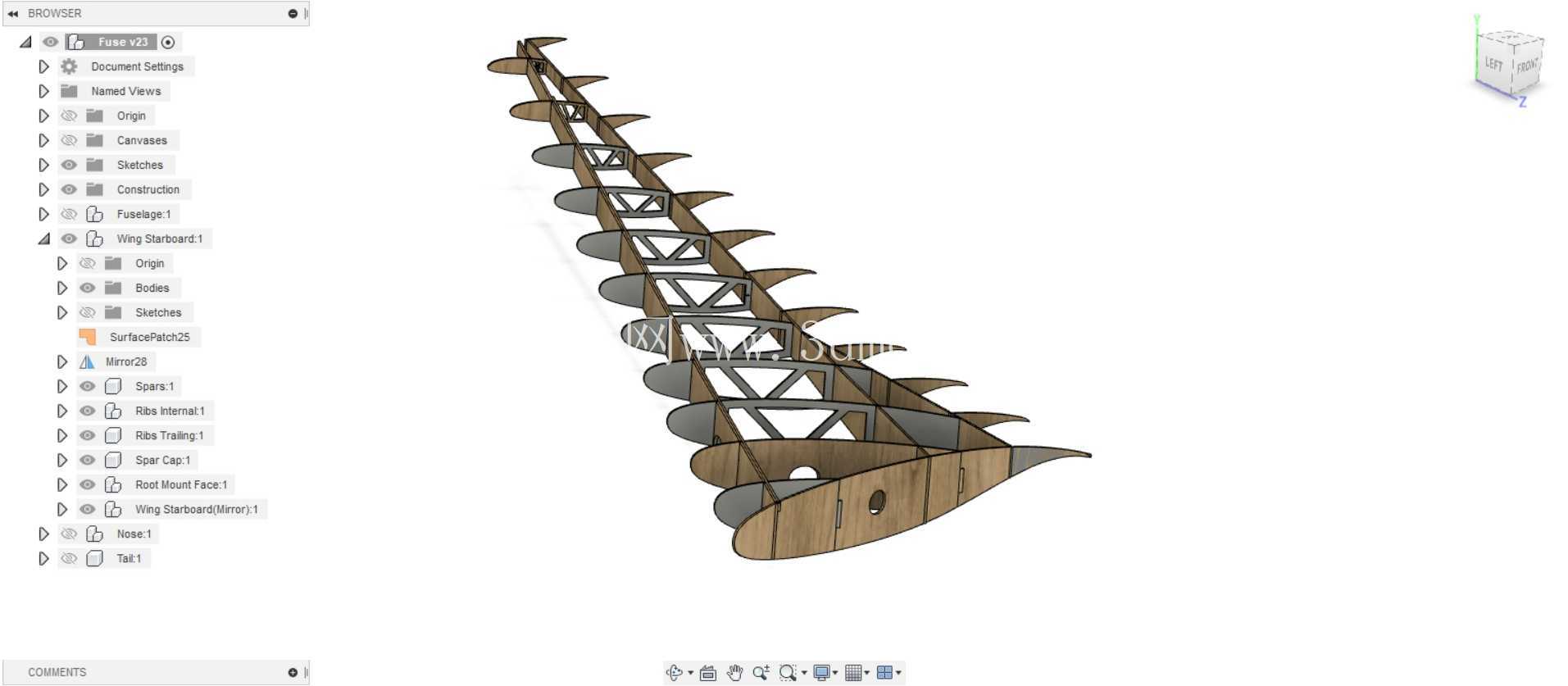

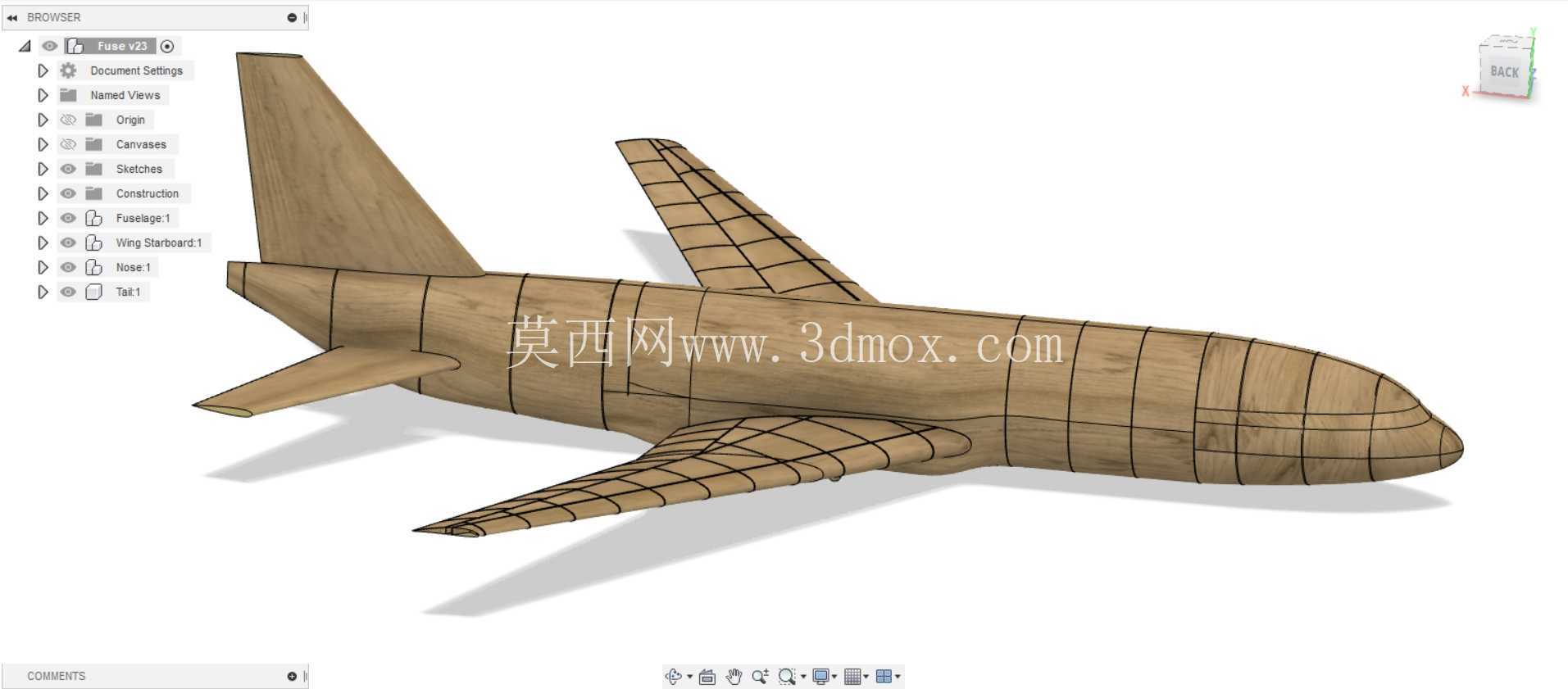

　　在民用大飞机的结构研发与教学演示场景中，机翼作为承担升力传递、燃油存储、外挂载荷挂载的核心部件，其内部支撑骨架的设计合理性直接决定了整机的结构效率与飞行安全边界。这套结构模型聚焦波音747的机翼段桁架支撑体系，还原了大展弦比后掠翼从翼根到翼尖的渐变式承力框架逻辑，没有覆盖蒙皮、襟翼导轨、操纵线系等外围附件，核心呈现内部主承力结构的排布规律。

　　从实际工程用途来看，这类骨架结构首先要承担飞行过程中的气动升力传导，将翼面分布的气动载荷通过翼肋传递给纵向布置的翼梁，再逐级汇总到翼根连接接头，最终传递给机身中央翼盒；其次要为机翼整体油箱提供结构分隔与支撑，不同分段的桁架框同时作为油箱的隔板边界，预留的桁条安装位可以兼顾蒙皮铆接的定位基准；另外在地面停放、起降冲击、湍流颠簸等不同工况下，桁架的三角稳定结构可以在降低结构自重的前提下，最大化抵抗翼面的弯曲变形与扭转变形，避免翼尖挠度过大影响操纵效率。

　　设计思路上完全遵循大飞机机翼的结构力学逻辑，从翼根到翼尖的截面尺寸逐步收窄，翼肋的间距随翼面载荷减小逐步放大，每一段桁架都采用三角形格构形式，避免大尺寸平面结构在交变载荷下出现失稳。靠近翼根的位置桁架腹杆的截面尺寸更大，节点处做了圆弧过渡处理来降低应力集中系数，对应翼根区域最高的弯矩载荷；靠近翼尖的部分桁架杆件更纤细，格构密度适当降低，匹配翼尖更小的载荷水平，同时控制机翼末端的结构重量，减少整机的重量配平压力。翼型截面完全贴合波音747的超临界翼型轮廓，每一片翼肋的外缘曲线都和翼面理论外形完全对齐，保证后续蒙皮铺贴之后可以获得精准的气动外形，不会出现外形阶差影响气动效率。

　　从安装边界来看，这套结构模型的翼根端预留了和中央翼盒对接的接头安装面，平面度公差可以满足常规装配定位的要求，每一段桁架的节点位置都预留了标准的铆接/螺接孔位，和纵向翼梁、桁条的安装位完全对应，不需要额外做二次定位修正。翼展方向的分段长度按照实际维护场景的可达性做了划分，每一段桁架单元都可以单独拆卸更换，不需要拆解整个机翼结构，匹配民航维护中的快速维修需求。翼肋上预留的小孔洞对应燃油管路、线缆、通气管道的穿行路径，位置完全避开主承力杆件的传力路径，不会因为开孔造成结构强度的大幅下降。

　　在工程教学、结构方案验证的场景中，这套模型可以直观展示大展弦比机翼的传力路径，帮助结构设计新人理解桁架结构在航空构件中的减重逻辑，也可以作为翼面结构拓扑优化的基础参照模型，对比不同桁架排布形式下的结构刚度、重量、应力分布差异。不同于整机外形模型，这套骨架模型剥离了所有非承力的外观附件，把核心的承力逻辑完全暴露出来，对于理解大型运输类飞机的机翼结构设计有很强的参考价值，也可以作为航空类专业课程设计的结构原型，在此基础上拓展蒙皮、操纵面、起落架连接结构等细节设计。
