HSK63A空白机床刀架三维结构设计

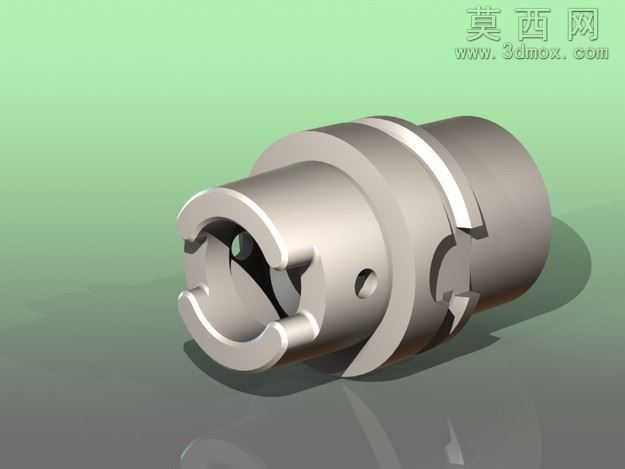

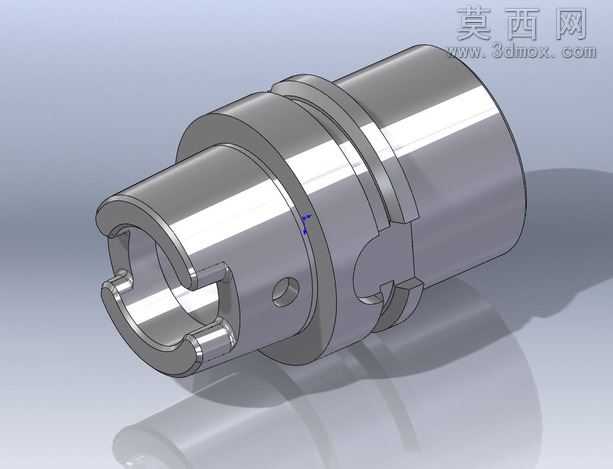

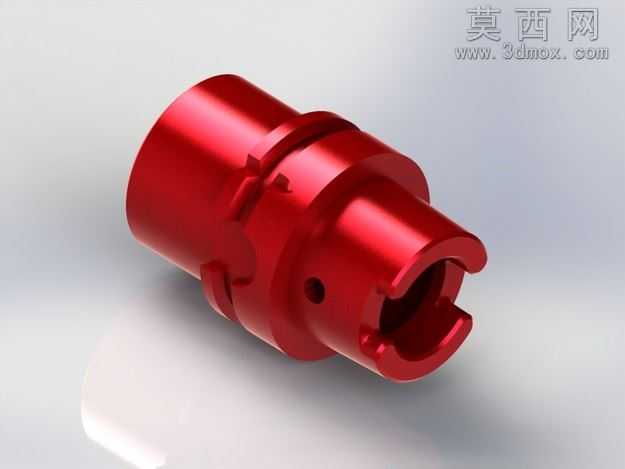

本作品为HSK63A规格空白机床刀架的三维参数化模型，建模过程严格遵循HSK刀柄的官方标准尺寸规范，采用主流三维机械设计软件完成全参数化构建，所有结构尺寸均可通过参数表快速调整适配不同的定制化需求。建模阶段首先绘制刀架主体的回转截面草图，通过旋转凸台命令生成刀架的基础回转基体，随后依次构建前端的卡口定位结构、周向的防转卡槽、侧壁的定位销孔以及中部的密封环槽结构，每一处特征都经过尺寸校验，保证与标准HSK63A接口的配合公差符合机床附件的通用精度要求。模型的细节处理上，对所有锐边进行了符合机械加工规范的倒角与圆角处理，还原实际加工后的零件状态，避免应力集中的结构缺陷，同时对卡口处的配合面、定位销孔的内壁做了单独的特征区分，方便后续工程图导出时标注形位公差与表面粗糙度要求。材质与渲染阶段，为模型赋予了合金结构钢的金属材质，调整材质的反射率、粗糙度参数还原经过磨削加工后的金属表面质感，添加了柔和的环境光与定向光源，通过光影效果清晰展现刀架的阶梯轴结构、卡口轮廓、卡槽深度等细节特征，渲染输出的效果图能够直观呈现零件的整体形态与结构特点。设计思路上，该空白刀架作为基础接口模型，预留了足够的拓展结构空间，使用者可在此基础上快速添加不同的刀具装夹结构、冷却通道、动平衡调整结构，适配铣削、钻削、镗削等不同类型的加工需求，模型结构完整无缺失特征，无多余的碎面与冗余几何元素，可直接用于装配验证、工程图生成、加工模拟以及3D打印样件制作，能够帮助机械设计人员缩短机床附件的开发周期，减少重复建模的工作量，同时也可作为数控加工教学环节中HSK刀柄结构认知的直观演示模型。
