哈佛大学仿生扑翼飞行昆虫机器人结构设计

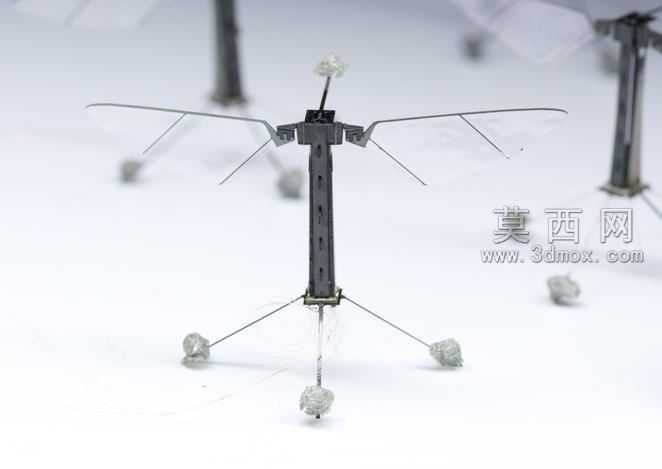

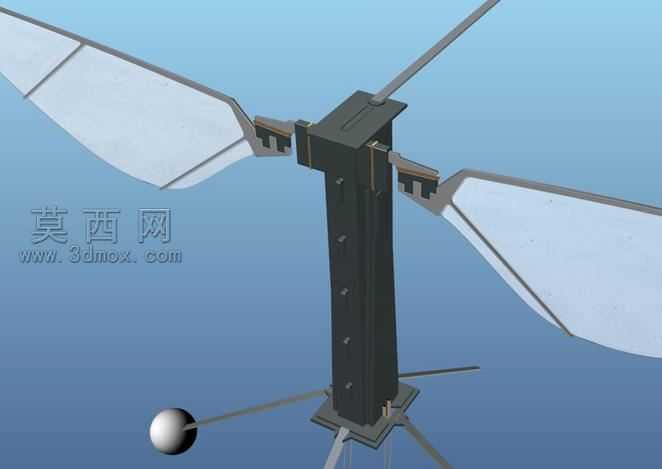

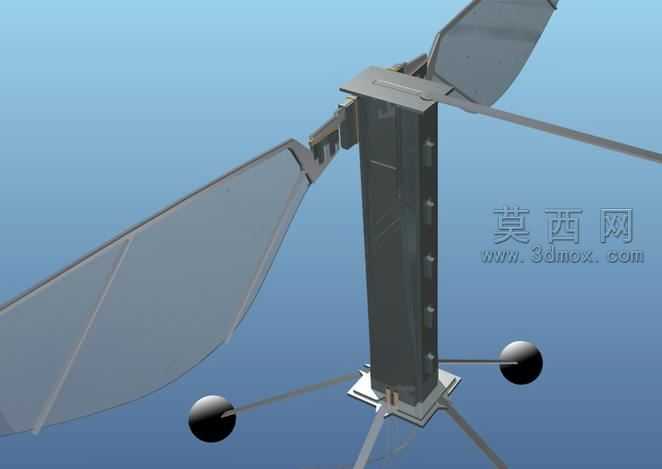

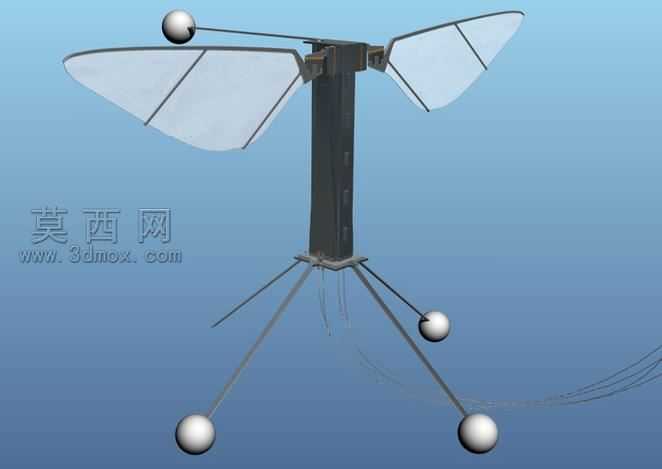

本作品为仿生微型扑翼飞行机器人三维建模设计，整体参考昆虫飞行的生物力学特征完成结构搭建，建模过程中严格还原真实扑翼昆虫的躯体比例、翼展尺寸与起落架布局，保证仿生形态的还原度与结构合理性。模型主体采用模块化建模思路，将整机拆分为中央驱动躯干、对称扑翼机构、柔性起落支撑足三个核心模块分别建模后完成装配，各模块间的连接结构完全匹配实际装配公差要求，可直接用于后续的运动仿真与结构验证。

材质设定上，中央驱动躯干部分采用哑光深灰工程塑料材质，还原压电陶瓷驱动器的封装外壳质感，表面添加细微的磨砂纹理提升真实感；翼脉结构采用高模量碳纤维材质，设置半透明哑光的薄翼膜材质，还原昆虫翅膀的轻薄通透特性，翼脉与翼膜的连接部位做一体化过渡处理，避免出现生硬的拼接边界；起落支撑足采用细直径碳纤维杆材质，足端设置轻质配重块，配重块采用哑光灰白色树脂材质，还原真实样机的足部配重结构，保证整机重心与扑翼运动的动平衡匹配。

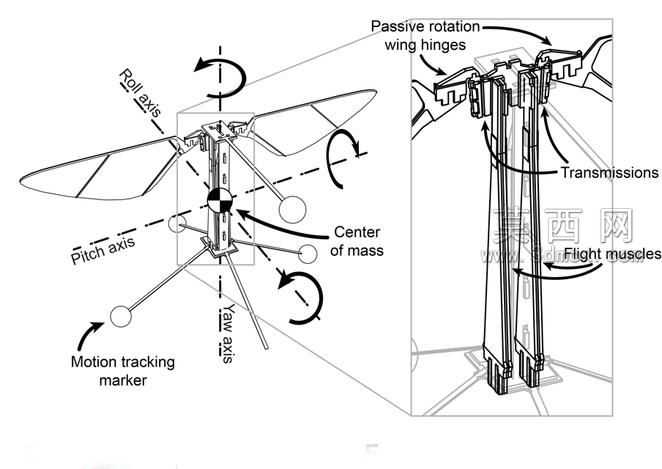

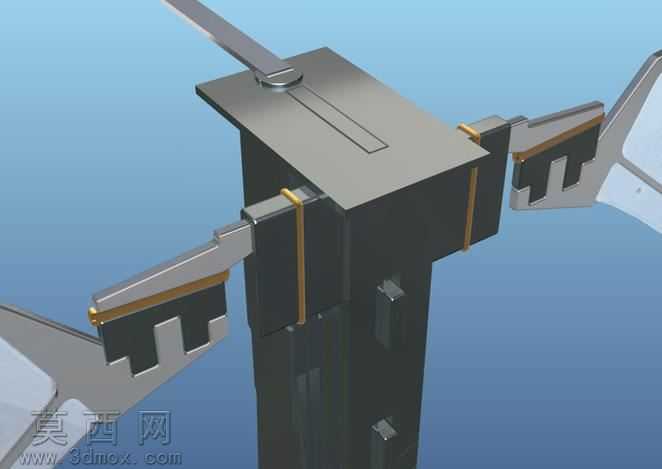

结构设计层面，重点还原了压电执行器的条状伸缩驱动结构，将压电陶瓷的叠层驱动特征做了精细化建模，驱动端与翼根的传动关节采用嵌入式薄铰链结构，模拟碳纤维骨架与塑料关节的柔性连接特性，可实现两侧翅膀的独立运动控制，匹配真实扑翼机器人的差动控制逻辑。两侧扑翼的翼型完全参考昆虫翅膀的平面轮廓与翼脉分布，翼根处的转动副设置合理的运动限位，保证扑翼行程与真实昆虫的扑动角度一致，避免运动干涉。起落支撑足采用三支点对称布局，每根支杆的长度与倾斜角度经过反复调整，保证整机静置状态下的稳定性，同时支杆的柔性特征也做了参数化设定，可模拟着陆过程中的缓冲形变。

渲染阶段采用柔和的漫反射环境光，搭配弱角度的侧光突出翼膜的通透质感与躯干的结构细节，背景采用浅灰白色哑光平面，避免多余元素干扰主体展示，同时添加轻微的景深效果，聚焦于机器人中央躯干部分，弱化背景的虚化样机，突出当前设计作品的结构细节。整体建模过程兼顾了仿生形态的还原度与机械结构的工程合理性，所有零件的尺寸参数均参考公开的哈佛微型扑翼机器人样机参数设定，可用于仿生机器人的教学演示、结构优化参考以及扑翼飞行原理的可视化展示。
