汽车发动机连杆高精度三维设计模型

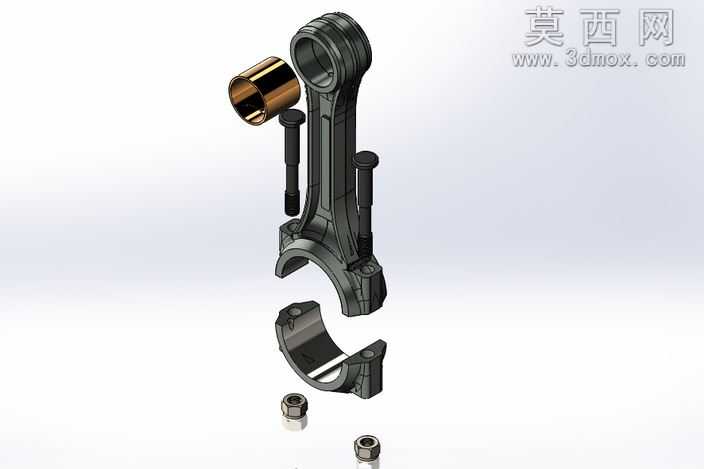

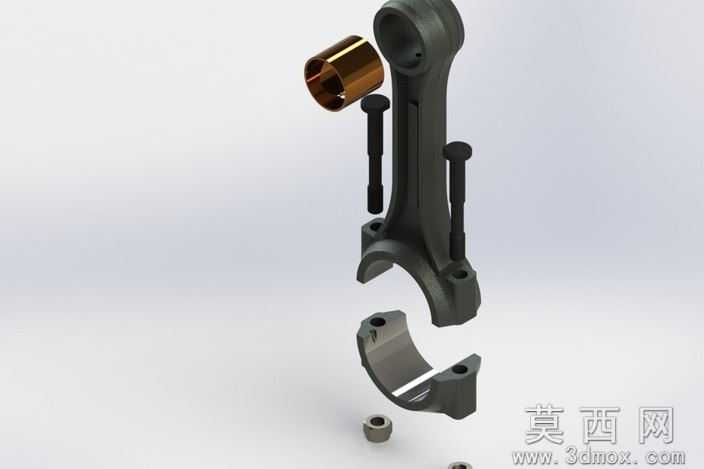

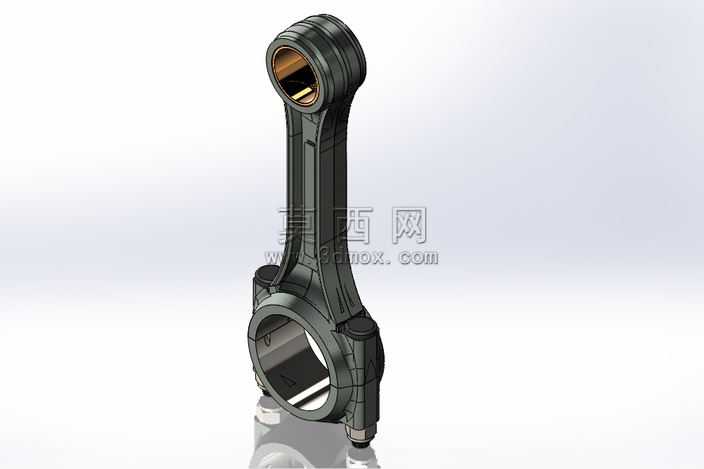

本作品为汽车发动机核心传动部件连杆的三维设计模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循内燃机连杆的实际工程设计规范，完整还原了连杆的所有结构细节。模型整体分为连杆小头、杆身、连杆大头三个核心部分，小头端设计有衬套安装位，用于连接活塞销，建模时精准还原了衬套的配合公差结构，小头孔的内壁做了高精度的同轴度约束，保证后续装配时的运动精度。杆身采用经典的工字形截面设计，建模过程中对杆身的过渡圆角做了精细化处理，避免应力集中问题，同时通过参数化控制杆身的壁厚与截面尺寸，可根据不同排量发动机的性能需求快速调整结构参数。连杆大头为分体式结构，包含连杆盖与连杆本体，建模时完整还原了螺栓连接孔、定位销孔的位置与尺寸，大头轴瓦的安装位也做了精准的结构还原，保证与曲轴曲柄销的配合精度。渲染阶段采用金属合金钢材质，赋予模型真实的金属质感，表面添加了细微的机加工纹理，同时对连杆的分模线、螺栓紧固面等细节做了材质区分，小头衬套采用铜合金材质，与主体钢材形成视觉区分，提升模型的真实感。设计过程中充分考虑了连杆的实际工况，在建模阶段就对关键受力部位做了结构强化设计，通过三维软件的干涉检查功能，验证了连杆在运动行程中与活塞、曲轴等周边部件无干涉，模型所有特征均保留完整参数，可直接用于工程出图、有限元受力分析以及运动仿真，为发动机的研发设计提供精准的三维数字模型支撑。
