充气游乐设施用圆形底座塑料线支架

　　在户外充气游乐设施、水上漂浮玩具、大型充气广告装置以及工业通风系统的通风袜吊架布设场景中，绳索与线缆的固定一直是容易被忽略却直接影响使用安全与寿命的细节。这款塑料线支架正是针对这类场景开发的专用固定构件，从结构设计到尺寸选型都完全贴合实际工况的使用需求。

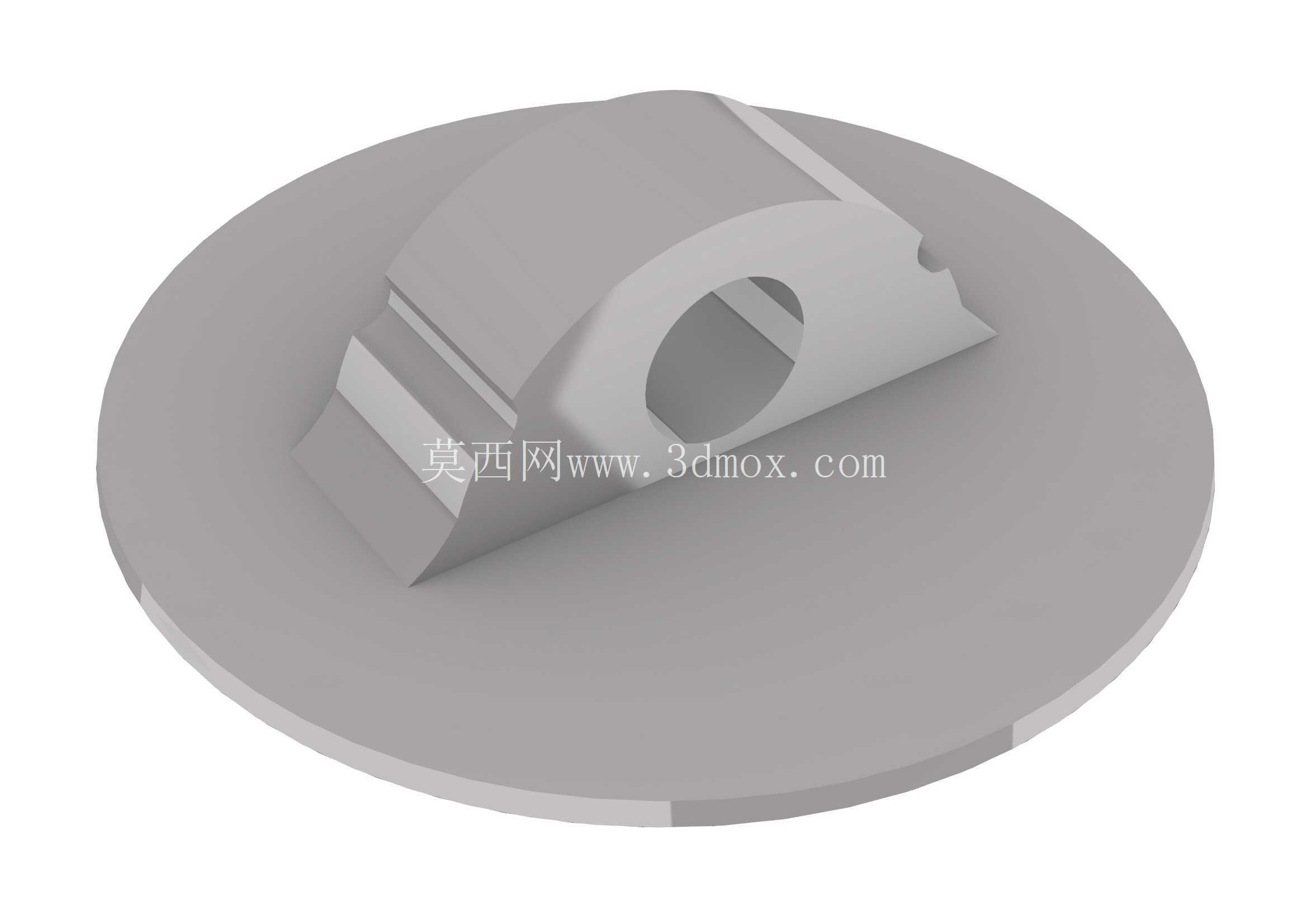

　　从实际安装边界来看，这款支架采用直径65毫米的圆形底座设计，这个尺寸的选择经过多场景验证：既能够提供足够的粘接或热熔焊接接触面积，保证在充气产品的PVC、TPU柔性面料表面固定时不会因为局部应力集中拉扯面料造成破损，又不会因为底座过大占用过多安装面，影响充气产品表面的其他结构布设。底座与上部固定结构采用一体化圆弧过渡，没有尖锐棱角，完全避免了安装后对面料或者绳索造成的割伤磨损，这一点在充气类产品的配件设计中尤为关键——很多同类固定件因为过渡处存在直角锐边，在设备充放气折叠、长期受绳索拉力晃动的过程中，很容易磨穿面料造成漏气故障。

　　上部的绳索固定槽采用半开放拱形结构，槽内预留的穿线空间可以容纳最大直径11毫米的绳索、钢丝或者防震绳，这个尺寸覆盖了绝大多数中小型充气产品、游乐设施的固定绳索规格，也能满足通风袜吊架上吊挂钢缆的穿设需求。拱形槽的两侧设计有凸起的限位挡边，当绳索卡入槽内后，挡边可以防止绳索在受拉力晃动时从槽口滑脱，同时槽内壁做了微弧面处理，不会像直角槽那样在绳索受拉时产生应力集中点，有效延长绳索的使用寿命。很多现场安装人员反馈，之前使用的普通线卡要么容易滑脱，要么会把绳索磨断，这款支架的槽型设计刚好解决了这两个矛盾点。

　　从设计思路上看，这款塑料件完全是面向批量注塑生产优化的：整体壁厚均匀，没有过厚的胶位区域，避免注塑生产时出现缩痕、气泡等缺陷，同时所有转角都做了合理的脱模斜度，不需要复杂的抽芯结构就能完成注塑成型，能够有效降低批量生产的模具成本与单件生产成本，对于充气产品、游乐设施这类需要大量使用固定配件的行业来说，成本控制是选型时非常重要的考量因素。材质选用耐候性改性塑料，能够适应户外露天使用的紫外线照射、温湿度变化，也能耐受水上场景的水渍侵蚀，不会像普通ABS塑料那样在户外使用一年就出现脆化断裂的问题。

　　在实际使用场景中，这款支架的安装方式非常灵活：对于充气PVC面料，可以采用高频热熔焊接的方式将圆形底座直接焊接在面料表面，连接强度远高于胶粘方式，能够承受较大的绳索拉力；对于通风袜吊架这类硬质安装面，也可以在底座上预留安装孔，采用螺丝铆接的方式固定，适配不同的安装基材。在大型充气城堡、水上浮台这类产品上，往往需要数十个这类线支架来固定牵拉绳索、布设内部的防震钢缆，每个支架的可靠性都会影响整体设备的使用安全，这款支架的拱形受力结构将绳索的拉力均匀分散到整个圆形底座上，不会出现局部受力过大导致底座脱落的问题，经过实际拉力测试，单个支架能够承受超过50公斤的静拉力，完全满足中小型充气设备的固定需求。

　　不同于通用的五金线卡，这款塑料线支架从一开始就是针对柔性面料安装场景设计的，圆形底座的柔性接触特性不会在充气产品充压变形时对面料产生硬挤压，很多五金线卡因为底座边缘坚硬，在充气产品受压变形时会硌破面料，而塑料材质本身的微弹性加上圆弧过渡的底座边缘，能够很好地适配面料的形变，不会产生局部硬接触损伤。在通风袜吊架的应用场景中，这款支架用来固定通风袜的吊挂绳索，65毫米的底座可以通过铆钉固定在通风管道或者建筑顶面，拱形槽内穿入的吊挂绳索可以方便地调整长度，相比传统的打结固定方式，这种卡入式的固定方式安装效率更高，后期调整绳索位置也更加方便，不需要解开绳结重新绑扎。

　　在漂浮玩具这类水上应用场景中，塑料材质本身的耐水耐腐蚀特性远优于金属配件，不会因为长期浸水出现生锈污染水质的问题，同时整体重量很轻，不会增加漂浮玩具的额外负重，也不会因为配件重量过大导致漂浮玩具局部吃水过深影响使用平衡。很多水上漂浮玩具的固定配件之前采用金属材质，不仅容易生锈划伤使用者，还会因为重量问题影响玩具的漂浮姿态，这款塑料支架的轻量化设计刚好解决了这个问题。

　　从结构建模的角度来看，这款零件的建模逻辑非常清晰：首先绘制65毫米直径的圆形底座草图，拉伸底座厚度后，在上部绘制拱形固定槽的截面轮廓，拉伸切除出穿线空间，然后对所有锐边进行倒圆角处理，尤其是底座与上部结构的过渡处、槽口的边缘处，圆角半径的选择既要保证结构强度，又要避免出现应力集中点，同时还要符合注塑生产的工艺要求。整个零件没有复杂的曲面特征，建模难度不高，但每一处尺寸的选择都经过实际工况的验证，是典型的面向实际应用优化的工业小零件，看似结构简单，却精准解决了多个行业场景中绳索固定的实际痛点。
