工业传动用摆臂式皮带张紧装置

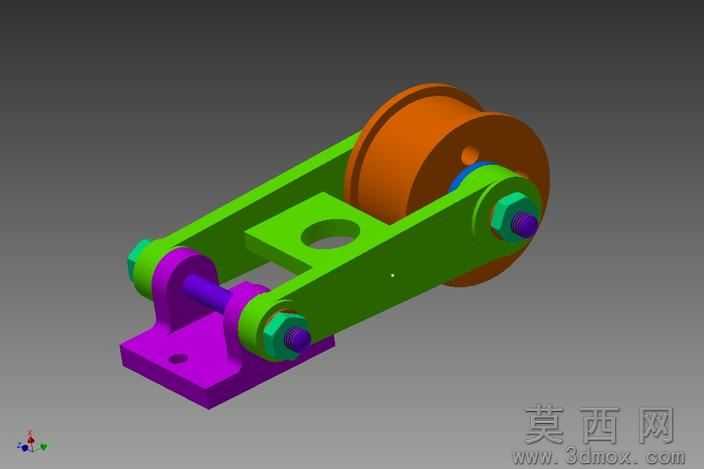

该皮带张紧装置采用三维参数化建模完成整体设计，建模过程中先对核心功能部件进行拆分规划，依次完成安装底座、摆动臂、张紧滚轮、铰接销轴、限位紧固件的独立建模，各部件严格按照装配公差要求设定尺寸参数，保证后续虚拟装配时各运动副无干涉、配合精度符合机械设计标准。渲染阶段采用多材质分区赋色方案，安装底座使用哑光紫色硬质合金材质，突出基座的稳固承重属性；摆动臂采用亮绿色工程塑料与金属复合材质表现，既体现臂体的轻量化设计特点，也清晰展示臂身的减重孔结构；张紧滚轮使用橙色橡胶包覆金属轮芯的材质效果，还原滚轮与皮带接触的摩擦面特性；铰接销轴与紧固件采用青绿色、紫色的金属镀锌质感，区分不同规格的连接部件，整体渲染光影采用柔和的工业展示光效，多角度呈现部件的结构层次与装配关系。结构设计上，装置采用单摆臂浮动式张紧结构，底座预留两个安装固定孔，可通过螺栓固定在设备机架的对应安装位，摆动臂通过两组铰接副分别连接底座与张紧滚轮，臂身开设的方形减重孔在保证结构强度的前提下降低了整体自重，滚轮内部集成转动轴承，可随皮带运行同步转动减少摩擦损耗，整体结构可通过调整摆臂的摆动角度实现皮带张紧力的灵活调节，适配不同中心距的皮带传动场景，能够有效补偿皮带长期运行产生的松弛量，维持传动系统的稳定传动效率，避免皮带打滑、跳齿等传动故障。设计思路围绕皮带传动系统的张紧需求展开，优先保证结构的可靠性与调节便捷性，所有铰接位置均预留润滑与维护空间，各易损部件采用模块化拆分设计，后续维护时可单独更换滚轮或销轴，无需整体拆卸装置，兼顾了工业场景下的实用性与维护经济性。
