Schunk气动夹持器机械结构设计

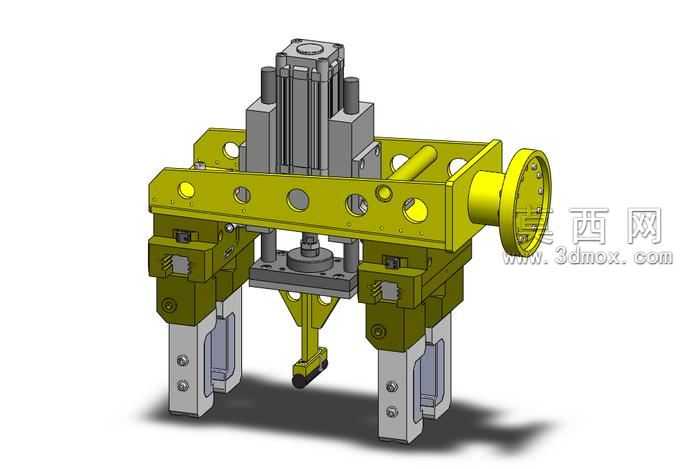

本模型为Schunk品牌气动夹持器的三维参数化建模成果，建模过程严格遵循工业级气动夹持元件的设计规范，完整还原了产品的装配逻辑与功能细节。建模阶段采用自顶向下的设计思路，先搭建整体装配骨架，再依次拆分驱动单元、传动单元、夹持执行单元、安装连接单元四大模块，各零件间的装配约束完全匹配实际生产中的公差配合要求，可直接用于工程出图与运动仿真验证。材质渲染方面，针对不同部件的实际加工材质做了区分设置：顶部驱动气缸采用阳极氧化铝的哑光银灰质感，表面添加细微的拉丝纹理还原金属加工痕迹；中部横梁结构采用合金钢喷塑的亮黄色漆面，模拟工业设备的安全警示配色，漆面添加轻微的颗粒质感避免塑料感；两侧夹爪的导向支撑部分采用不锈钢抛光材质，金属反光强度做了分级调整，贴合不同加工面的粗糙度差异；底部夹持接触块添加聚氨酯防滑垫的橡胶材质，设置低反光、高粗糙度的材质参数，还原软质接触材料的视觉特征。结构设计上，该夹持器采用气动驱动配合平行夹爪的传动方案，顶部气缸输出直线动力，通过中部的三角肘杆机构放大夹持力，两侧夹爪沿直线导轨做同步对中运动，保证夹持过程的同轴度与稳定性；横梁侧面预留的多组安装孔位可适配不同规格的法兰连接，满足不同自动化生产线的安装需求；夹爪内侧预留的安装槽可快速更换不同形状的接触块，适配圆棒、方块、异形件等多种工件的夹持场景。整体建模过程对所有倒角、退刀槽、安装孔、密封槽等工艺细节都做了完整还原，未做简化处理，既可以作为自动化设备设计的标准夹持元件调用，也可作为气动夹持机构的教学参考案例，帮助设计者理解气动夹持的力传递逻辑、结构布局要点与工业外观设计规范。
