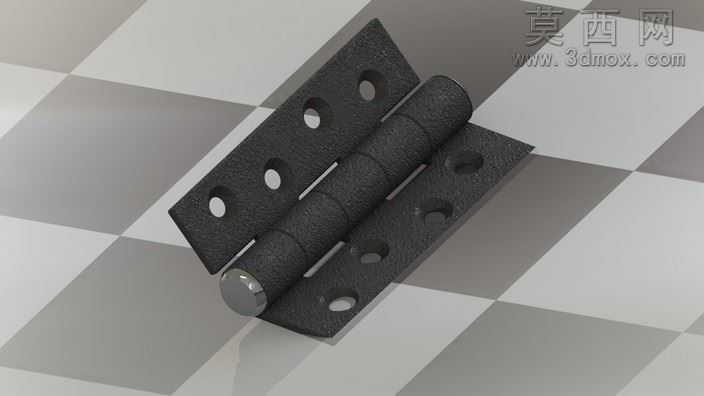

小钢琴合页铰链三维结构设计作品

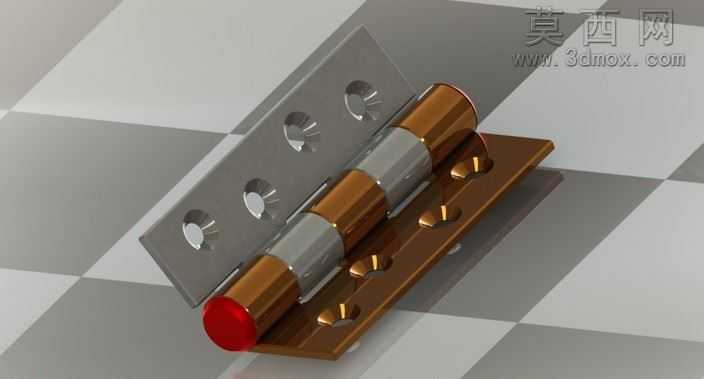

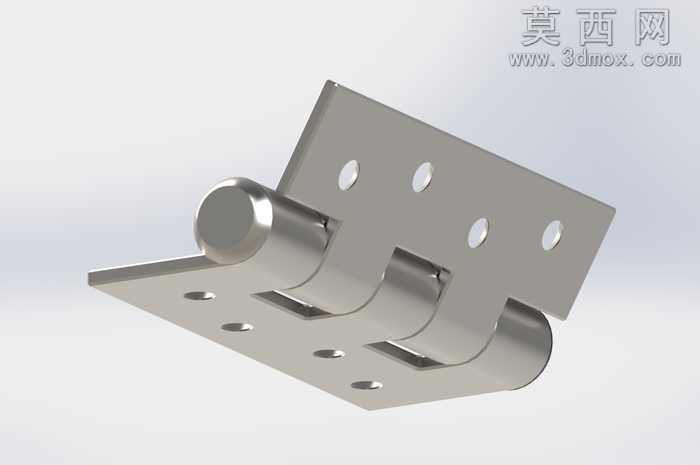

本作品为小钢琴专用铰链的三维建模设计成果，建模过程依托参数化三维设计逻辑完成，首先针对小钢琴翻盖的开合受力需求、安装空间限制进行前期尺寸调研，确定铰链的整体长宽厚参数、合页转轴的直径参数、安装孔位的间距与孔径参数，保证模型尺寸完全适配小钢琴的安装场景。建模阶段先绘制单侧合页片的二维草图，通过拉伸特征生成合页片的基体结构，针对合页片上的沉头安装孔，采用切除拉伸特征精准加工出沉头孔的台阶结构，保证后续装配时螺丝可以完全沉入合页表面不突出，避免影响钢琴翻盖的开合平整度。转轴部分采用多段式同轴结构设计，分别建模铜质轴套段、不锈钢转轴芯段、端部红色封盖结构，通过同轴心配合、面重合配合完成转轴与两侧合页片的虚拟装配，验证转轴转动时无干涉、两侧合页片可实现0到110度范围内的顺畅开合，完全匹配小钢琴翻盖的开合角度需求。材质与渲染阶段，针对不同部件的实际材质属性分别赋予材质参数：两侧合页片赋予拉丝黄铜材质，调整金属粗糙度、反射率参数还原铜质五金的哑光金属质感；转轴中段赋予抛光不锈钢材质，调高镜面反射参数体现不锈钢的亮面金属特性；转轴端部封盖赋予半哑光红色塑料材质，调整漫反射颜色与轻微反光参数还原封盖的塑料质感。场景搭建采用灰白格纹地面作为展示背景，添加三点布光系统，主光源从斜上方45度投射，突出铰链的金属反光与结构轮廓，辅光源补全暗部细节避免阴影过黑遮挡结构，背光源勾勒铰链的边缘轮廓提升立体感，最终渲染图清晰呈现铰链的所有结构细节与材质质感。设计过程中重点考量了铰链的承重性能与转动顺滑度，在合页片与转轴的接触位置预留了合理的装配间隙，既保证转动时无卡顿，又避免间隙过大导致翻盖晃动，同时合页片上的六个安装孔位采用对称排布设计，保证安装后受力均匀，长期使用不易出现变形松动问题，整体模型结构完整，参数可编辑，可直接用于小钢琴五金配件的生产参考、装配模拟以及相关教学演示场景。
