工业用服装染料加工处理设备设计

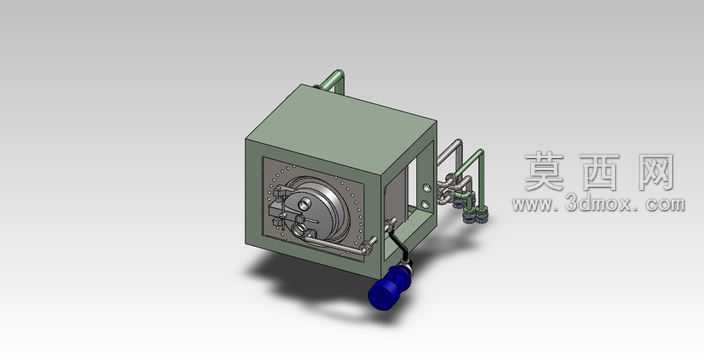

该三维模型为面向服装染整工序的染料处理专用设备，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计通用规范，对设备各组成部件的装配关系、配合公差进行了完整定义，可直接用于后续工程图导出、结构仿真验证等生产前置环节。模型外观采用方正的箱式主体结构设计，主体外壳选用哑光灰绿色金属材质，模拟工业设备常用的冷轧钢板喷塑工艺效果，表面粗糙度参数设置贴合实际工业涂装的视觉表现，既还原了设备的厚重质感，也清晰区分了不同功能区域的材质差异。设备正面设置圆形密封舱门结构，舱门配套快开式锁紧把手、观察视窗以及密封胶条结构，建模时对锁紧机构的运动行程、铰接配合关系做了完整约束，可直观展示舱门的开启闭合动作逻辑；侧面延伸出多组工业管道与控制阀组，管道采用金属银白材质搭配深色阀体，清晰标注了流体通路的走向，还原了染料输送、循环的管路布局逻辑；设备底部设置蓝色动力输出组件，对应驱动泵体的安装位置，建模时对动力端与腔体的连接法兰、密封结构做了细节还原，保证结构的合理性。设计过程中充分考虑了服装染料处理的实际工况需求，箱体内部预留了染料搅拌、温控组件的安装空间，外部管路接口的位置、尺寸均匹配染整车间的常规管线布局，整体结构紧凑，功能分区明确，既满足染料混合、输送的核心功能，也兼顾了设备安装、日常维护的操作便利性。渲染阶段采用柔和的工业场景布光，通过多角度光影突出设备的结构轮廓与材质质感，各部件的倒角、焊缝等细节均做了精细化处理，完整呈现了工业设备的真实外观与结构特征，可用于设备方案展示、生产工艺讲解等场景。
