渐开线圆柱直齿传动齿轮三维设计

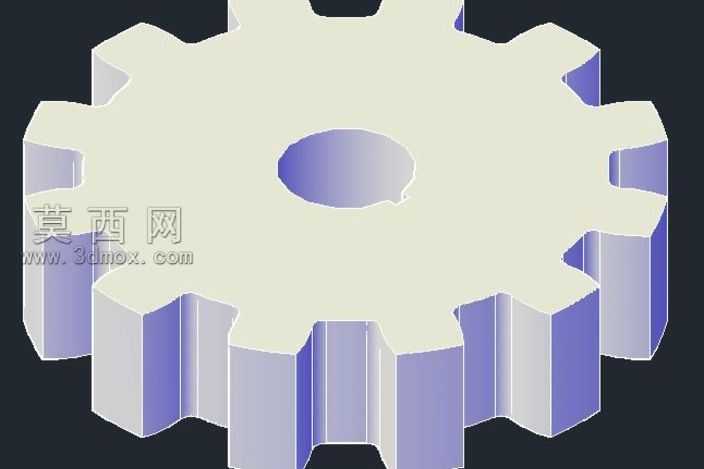

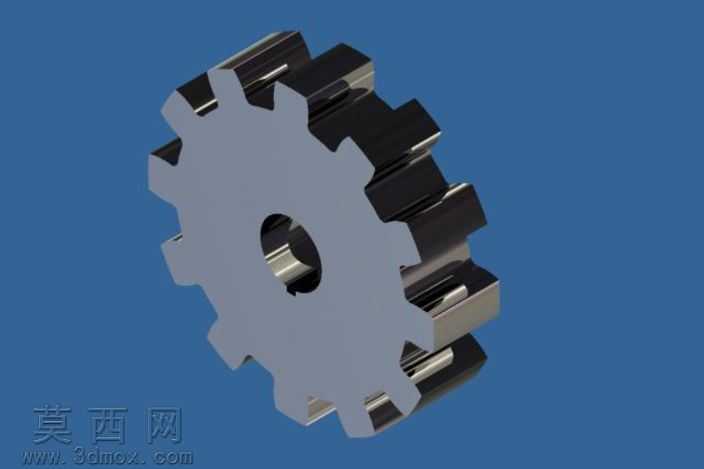

本作品为标准渐开线圆柱直齿传动齿轮的三维参数化建模成果，建模阶段首先依据机械设计手册中齿轮传动的规范参数，确定模数、齿数、压力角、齿顶高系数、顶隙系数等核心设计参数，通过三维建模软件的草图绘制功能完成齿廓渐开线、齿根过渡曲线的精准绘制，利用圆周阵列功能完成全部轮齿的特征排布，再通过拉伸凸台命令生成齿轮的基体结构，中心轴孔采用键槽适配的标准设计，保证与传动轴的周向固定可靠性。建模过程中对齿顶圆角、齿根过渡圆弧做了精细化处理，避免应力集中导致的轮齿断裂风险，所有特征参数均保留可编辑属性，方便后续根据不同传动工况调整模数、齿数、齿宽等关键尺寸。材质渲染阶段选用合金结构钢作为基础材质，通过调整材质的粗糙度、金属度、环境光遮蔽参数，还原真实钢制齿轮的金属质感，轮齿啮合面做了高光处理以体现加工后的表面精度，基体部分添加细微的磨砂纹理区分加工面与非加工面，渲染时采用三点布光方案，主光突出轮齿的立体轮廓，补光消除齿根区域的暗部死黑，辅光勾勒齿轮的边缘轮廓，最终呈现的渲染图清晰展示了齿轮的整体结构与细节特征。结构设计上充分考虑齿轮传动的啮合特性，齿廓曲线严格遵循渐开线生成原理，保证传动过程中瞬时传动比恒定，传动平稳无冲击，中心孔与键槽的尺寸公差按照IT7级精度设定，适配常规传动轴的装配要求，齿宽尺寸根据齿轮的承载能力计算确定，保证在额定载荷下轮齿的弯曲强度与接触强度满足使用需求，整体结构简洁规整，无冗余设计特征，可直接导入各类机械装配场景中作为传动部件使用，也可用于后续的有限元分析、运动仿真等工程验证环节，为机械传动系统的设计提供精准的三维模型支撑。
