欧司朗HNS-L36W单端UVC杀菌灯管结构

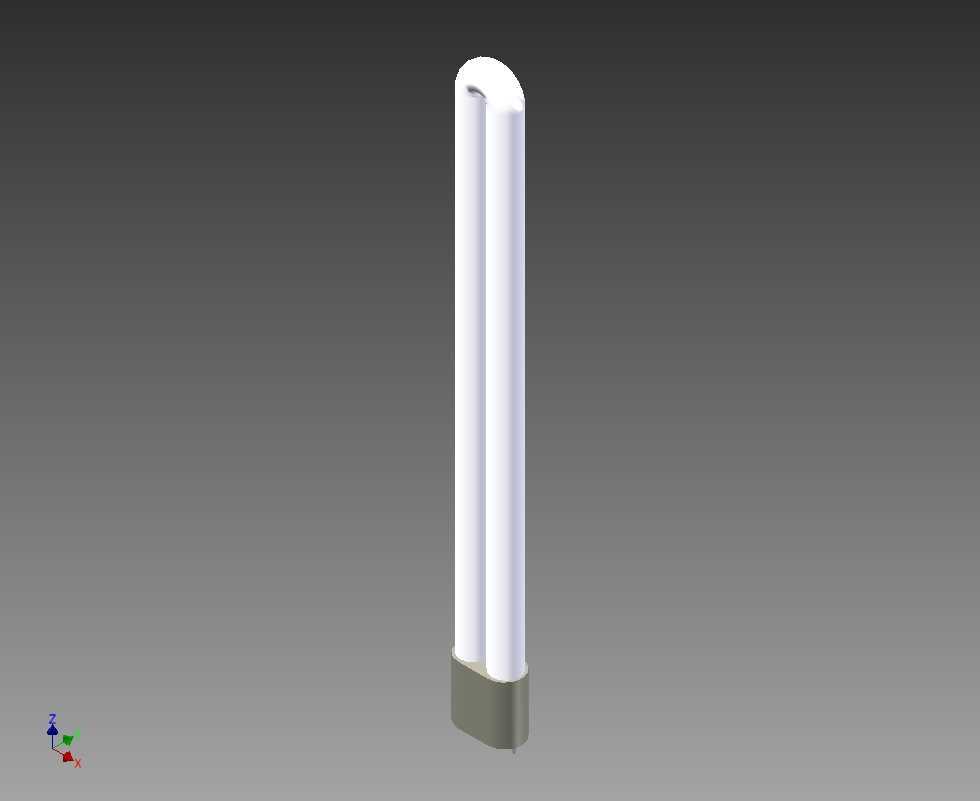

　　这款单端U型紫外线杀菌灯管的三维结构，还原了欧司朗PURITEC HNS系列36W规格2G11灯脚产品的全部装配细节，建模时优先考虑了设备集成端的安装适配需求，没有做多余的外观美化，所有结构尺寸都对照实物装配公差做了约束，方便做消毒设备结构设计的工程师直接调用做干涉检查。从实际应用场景来看，这类灯管目前大量用在商用空气消毒机、过流式水杀菌腔体、物体表面消毒流水线、中央空调回风段消毒模块里，不同场景下对灯管的安装空间、遮挡距离、镇流器匹配都有不同要求，建模时特意把灯管玻璃管的弧度、灯头塑胶件的卡扣位置、插针的中心距都做了精确还原，避免选型时出现安装位不匹配的问题。

　　从功能特性来看，这款灯管属于低压汞蒸气放电的UVC波段光源，额定功率36W对应的有效杀菌辐照长度覆盖了U型管的全部发光段，建模时把灯管两端的封接部位、灯头内部的电极隐藏结构都做了简化但保留了外部装配边界，不会影响设备结构设计时的空间排布。设计思路上没有追求外观的渲染效果，而是把安装相关的所有硬边界做了参数化约束：比如2G11灯脚的插针间距是标准13mm，插针伸出灯头端面的长度是8mm，灯头塑胶件的最大外轮廓尺寸是42mm×24mm，U型玻璃管的两支管中心距是32mm，玻璃管外径16mm，灯管总长度不含插针是410mm，U型弯顶部的圆弧半径是16mm，这些尺寸都是实际安装时必须预留的空间边界，不管是做嵌入式灯座设计，还是做腔体内部的灯管固定支架，都可以直接参考这些边界做结构避让。

　　很多工程师在做消毒设备建模时容易忽略灯管的安装公差，比如玻璃管和灯头的同轴度偏差、灯脚插针的歪斜余量，这款模型在灯头和玻璃管的衔接位置特意留了0.5mm的装配间隙模拟实际生产中的公差带，做支架设计时不用额外再加避让余量。另外灯管的U型结构相比同功率直型灯管，能在更短的轴向空间里获得更长的有效辐照长度，适合安装空间受限的小型消毒设备，建模时也还原了U型弯处的玻璃壁厚均匀性，做辐照仿真时可以直接赋予玻璃材质的透射参数，不用再重新调整管壁结构。

　　在安装边界的处理上，模型把灯头的两个定位卡扣做了精确还原，卡扣的凸起高度是1.2mm，和标准2G11灯座的卡槽深度完全匹配，安装时的旋转锁定角度是45度，这些细节在做灯座选型或者自定义灯座设计时都可以直接参考。另外灯管的重心位置在距离灯头端面150mm处的两支管中间位置，做悬臂式安装的支架时可以根据这个重心位置计算固定点的受力，避免长期使用后灯管下垂导致玻璃管破裂。针对水杀菌腔体的应用场景，模型特意标注了玻璃管表面和腔体内壁的最小安全距离是15mm，这个距离既能保证辐照强度的有效覆盖，也能避免水流冲击导致灯管和腔体碰撞，同时灯头和腔体的密封面位置也做了台阶结构还原，方便设计密封圈的安装槽。

　　很多刚接触消毒设备设计的工程师容易把这类UVC灯管和普通照明用的U型荧光灯搞混，两者虽然灯脚规格相同，但是灯管的玻璃材质、内壁涂层、电极结构都有区别，这款模型还原了UVC杀菌灯管无荧光涂层的透明玻璃管特征，和普通照明灯管的外观做了明确区分，避免选型时出现错误。另外建模时把灯管的发光段起始位置做了标记，距离灯头端面25mm的位置才是有效辐照段，做反光罩设计时可以从这个位置开始布置反光面，提升辐照利用率，不用在靠近灯头的非发光段浪费反光材料。

　　针对空气消毒场景的安装需求，模型还原了灯管表面的温度分布对应的结构间隙要求，灯管工作时表面温度在40-50摄氏度之间，安装时和周边塑料件的最小距离要留10mm以上，避免长期烘烤导致塑料件老化变脆，这个间隙要求在模型的装配约束里已经做了预留提示，做结构排布时可以直接参考。另外灯管的使用寿命和安装时的受力情况有很大关系，模型里灯头和玻璃管的衔接位置做了应力集中的结构提示，固定支架不要夹在这个衔接位置，要夹在距离衔接位置10mm以上的玻璃管或者灯头位置，避免玻璃管受力破裂。
