突击步枪战术护木三维结构设计

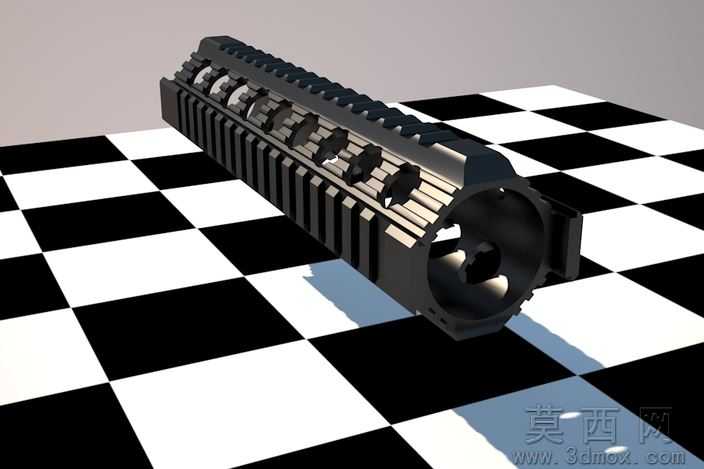

本作品为突击步枪战术护木部分的三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模阶段严格遵循枪械配件的实际尺寸比例与装配逻辑，对护木的每一处结构细节都做了精准还原。从结构设计来看，护木主体为长筒形适配结构，外侧均匀分布多段皮卡汀尼导轨槽，导轨的齿距、槽深均按照战术配件通用安装标准设计，可兼容各类战术手电、激光瞄准器、前握把等外置配件的加装需求；护木侧面开设多组椭圆形散热开孔，开孔边缘做了圆弧过渡处理，既能够在枪械连续射击时加快枪管周边空气流通、提升散热效率，也能在保证结构强度的前提下降低护木整体重量，同时兼顾了实用功能与外观的机械美感。护木内侧设计有与枪管贴合的定位卡槽以及固定卡扣结构，能够保证护木安装后与枪管的同轴度，避免射击过程中出现护木移位影响射击精度的问题。材质与渲染阶段，模型整体赋予哑光黑色硬质阳极氧化铝材质，在材质参数调整中重点还原了金属表面细微的磨砂颗粒质感，同时对导轨边缘、开孔边缘等易磨损位置做了轻微的金属高光处理，模拟真实枪械配件使用过程中的磨损痕迹；渲染场景采用经典黑白棋盘格地面，搭配柔和的影棚布光，通过主光、辅光、轮廓光的多光源组合，清晰展现护木表面的结构层次与材质质感，阴影部分做了适当的柔化处理，避免生硬阴影遮挡结构细节。设计思路上，该护木模型在还原真实战术护木功能结构的基础上，对部分非关键结构做了适度简化，既保证了模型用于结构展示、装配模拟时的准确性，也降低了模型的面数，可适配不同场景下的使用需求，整体结构严谨，细节丰富，充分展现了枪械战术配件的工业设计美感与机械结构逻辑。
