瓦楞纸箱配套塑料手提柄结构设计

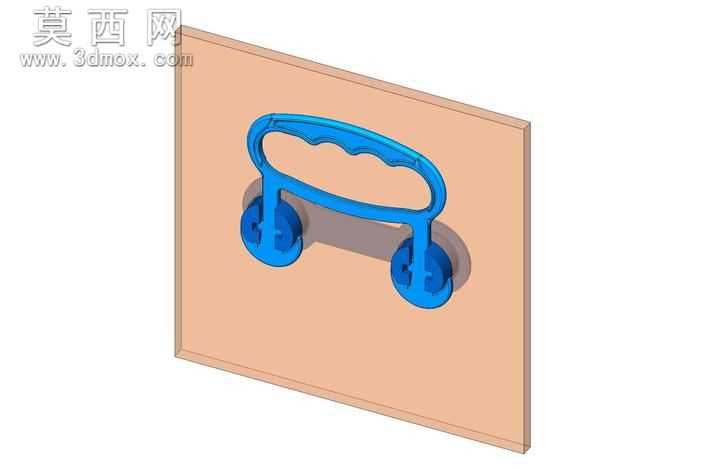

本作品为瓦楞纸箱配套使用的塑料手提柄三维建模设计，整体采用一体化注塑成型的结构思路完成建模。建模过程中首先针对瓦楞纸箱的安装使用场景进行结构适配设计，提手主体的握持区域采用符合人体工学的弧形轮廓，表面设置内凹的防滑纹理，在搬运纸箱时能够提升握持舒适度，避免承重状态下出现打滑脱手的问题。两侧的固定卡扣结构采用对称式设计，卡扣柱体设置多层倒钩卡位结构，能够穿过瓦楞纸板预设的安装孔后通过倒钩结构牢牢卡合在纸板内侧，无需额外粘接或金属固件即可完成固定，安装操作便捷且固定强度可靠，能够承受满载纸箱的整体重量。材质方面建模时预设为常用的聚丙烯塑料材质，该材质具备较好的韧性与抗弯折性能，在搬运承重过程中不易发生断裂，同时具备一定的耐候性，能够适应不同仓储运输环境下的使用需求。整体模型在结构设计上充分考虑了注塑生产的工艺可行性，所有转角位置均设置合理的工艺圆角，避免出现应力集中的薄弱区域，同时整体壁厚保持均匀，能够有效降低注塑生产过程中出现缩痕、翘边等不良问题的概率，适配大规模量产的工艺要求。模型的卡扣与握持区域的过渡位置做了加强筋结构设计，在不额外增加整体壁厚的前提下提升了结构的承重强度，兼顾了结构强度与材料成本控制的需求。渲染阶段采用哑光塑料材质表现提手主体，搭配瓦楞纸板的哑光纸质材质进行场景搭配，清晰展现了该配件安装在纸箱上的实际使用状态，结构细节展示完整，能够直接用于包装配件的结构验证、生产开模参考以及包装方案的演示使用。
