宽范围双线圈电吉他拾音器结构设计

　　这款双线圈吉他拾音器的结构设计，核心围绕电吉他音色还原与抗干扰需求展开，在乐器配件的结构设计逻辑里，拾音器作为弦振动信号转换的核心部件，其安装匹配度、磁路布局直接决定了输出信号的质感与稳定性。从实际应用场景来看，这类宽范围双线圈拾音器多用于需要兼顾饱满低频与清晰高频输出的电吉他配置，不管是清音分解、过载推弦还是高增益失真演奏场景，都能通过双线圈反向绕制的结构抵消外界电磁杂波干扰，避免单线圈拾音器常见的工频电流底噪问题，适配舞台演出、录音室录制等对信号纯净度有较高要求的使用环境。

　　从结构设计思路上，整体采用封闭式金属外壳封装，外壳采用冲压成型的薄金属板材弯折拼接，边角做小圆弧过渡处理，既可以屏蔽外界电磁干扰，也能对内部的线圈、磁钢组件形成物理防护，避免日常使用中磕碰、积灰对内部元件造成损伤。外壳顶面预留的六个磁柱调节孔位，对应吉他六根琴弦的安装位置，每个磁柱可独立调整高度，以此匹配不同粗细琴弦的振动幅度，平衡每根弦的输出音量，避免粗弦输出过强、细弦信号偏弱的问题，这也是宽范围拾音器适配不同演奏手感、不同琴弦规格的核心设计点。

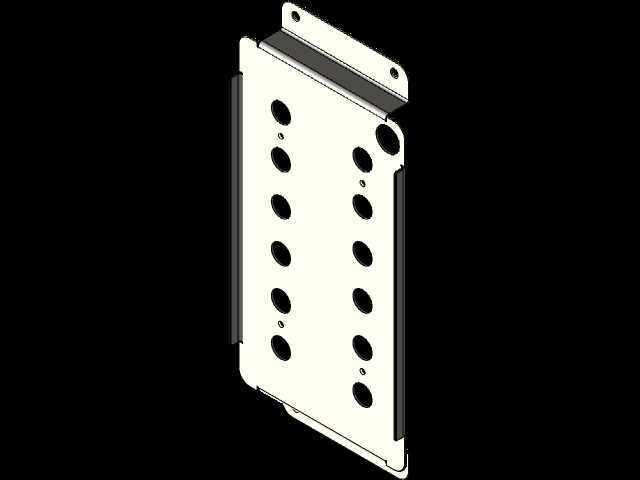

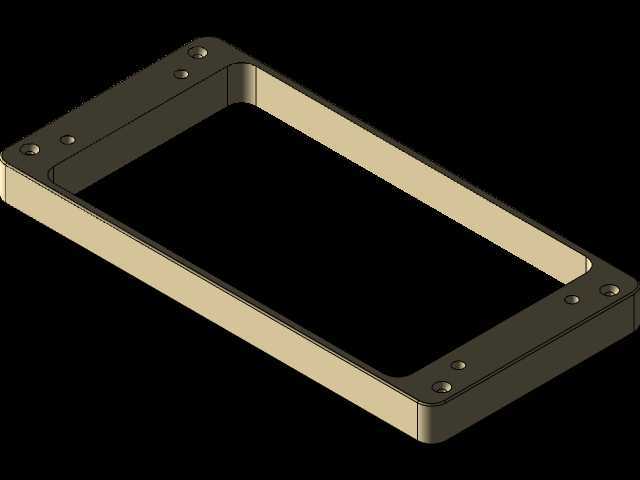

　　安装边界方面，这款拾音器采用侧装固定耳结构，固定耳从壳体侧面向外延伸，预留标准安装孔位，可直接适配常规电吉他琴身的拾音器开槽尺寸，安装时不需要额外对琴身进行扩孔或打磨，固定耳的厚度控制在合理范围，安装后拾音器顶面与琴弦的距离可通过琴身的调节螺丝进行微调，常规安装状态下拾音器顶面与琴弦的垂直距离保持在2-4mm区间即可获得最佳信号输出，距离过近容易出现磁钢吸弦导致的演奏延音缩短、音准偏移问题，距离过远则会导致输出信号偏弱、动态不足。

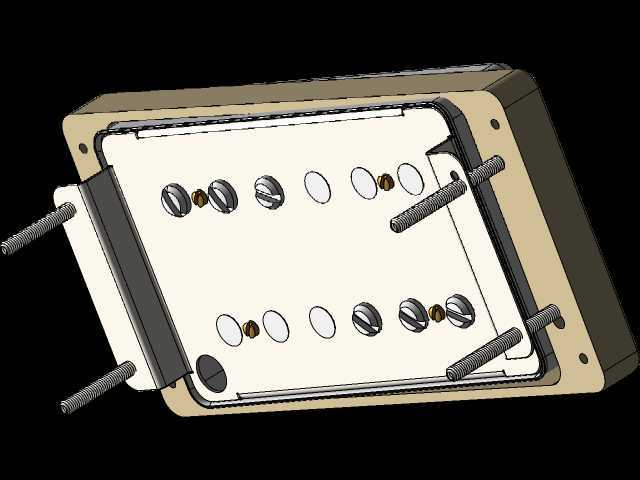

　　内部结构上，双线圈采用上下叠绕的排布方式，两个线圈的绕向相反、磁极极性相反，以此实现共模干扰信号的抵消，线圈骨架采用耐高温绝缘材质，绕线采用高强度漆包线，保证长期振动环境下的线组结构稳定，不会出现线层松动导致的参数偏移。磁路部分采用六颗独立磁柱对应每根琴弦，相比整体磁条的设计，独立磁柱可以针对每根弦的磁通量做单独校准，让不同弦的输出灵敏度更均匀，宽范围的频响设计也让拾音器的低频下潜更足，高频延伸不会因为双线圈的结构出现发闷的问题，还原出类似70年代经典拾音器的温暖饱满音色特质。

　　在实际装配适配中，这款拾音器的壳体外形尺寸遵循行业通用的双线圈拾音器规格，长度、宽度、高度都和常规量产双线圈拾音器保持一致，不管是替换老旧损坏的同规格拾音器，还是给DIY组装的电吉他做配件选型，都可以直接适配，不需要修改琴身的开槽尺寸，也不需要额外定制安装支架。壳体底部预留引线出口，引线采用屏蔽信号线，从壳体侧面引出后可直接连接吉他的电路仓，接线端做了绝缘处理，避免安装过程中出现线芯短路的问题。从结构可靠性角度，金属外壳的接缝处做了压合密封处理，日常使用中汗液、空气中的潮气不容易进入壳体内部，避免线圈受潮出现氧化断线、参数漂移的问题，延长配件的实际使用寿命。
