M10规格钢锯齿法兰面螺钉结构设计

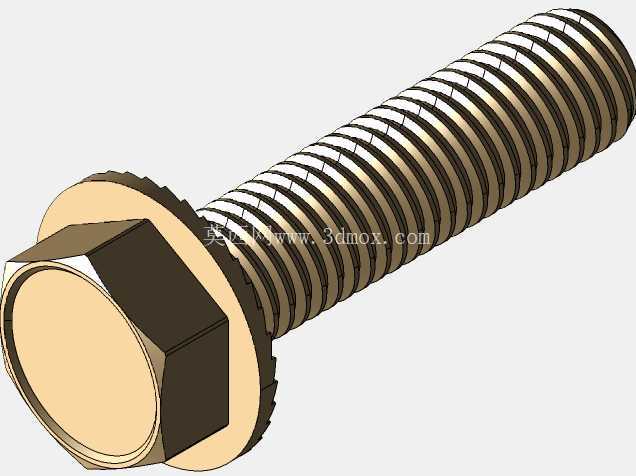

　　在各类工业装配场景中，法兰面螺钉的应用覆盖了从通用机械设备组装、汽车零部件紧固到工业阀门、仪器仪表安装的诸多环节，尤其是带锯齿结构的法兰面螺钉，凭借自身的结构特性，在有振动载荷的连接工况下能发挥出远超普通外六角螺钉的防松性能。这款M10规格的钢锯齿法兰头螺钉，设计阶段首先围绕实际安装的边界条件展开，螺纹公称直径10mm，螺距设定为1.25mm的细牙规格，相比同公称直径的粗牙螺纹，细牙螺纹的小径更大，螺杆自身的抗拉强度更高，同时螺纹升角更小，自锁性能更优，适配对连接强度、防松要求较高的装配位置，比如减压阀这类流体控制设备的壳体连接、仪表组件的端面紧固，在设备运行过程中存在介质流动带来的微幅振动，普通螺钉容易出现预紧力衰减、螺纹副松脱的问题，带锯齿的法兰面结构可以在拧紧过程中，让法兰面底部的锯齿嵌入被连接件的表面，不需要额外加装弹簧垫圈或者平垫圈，就能实现可靠的机械锁止，减少装配环节的零件数量，提升装配效率。

　　从结构设计的细节来看，螺钉头部采用外六角加一体式法兰盘的结构，法兰盘的外径大于普通六角头的支承面直径，有效增大了螺钉头部与被连接件的接触面积，降低了支承面的压应力，避免拧紧过程中压伤较软材质的被连接件表面，比如铝合金壳体、铜质阀件的安装面，更大的接触面积也能让预紧力的分布更均匀，减少连接面的应力集中。法兰面底部的锯齿采用径向均匀排布的钢锯齿结构，齿形角度经过反复校核，既保证拧紧时锯齿能顺利嵌入被连接件表面形成锁止，又不会因为齿形过尖导致支承面被过度切削，破坏连接面的平面度，同时在需要拆卸维护时，不会对被连接件表面造成不可逆的严重损伤，兼顾防松性能与可维护性。

　　螺纹部分的设计遵循普通公制螺纹的公差规范，螺纹牙型的牙侧角、牙顶圆弧都做了合理的工艺优化，既保证螺纹副的配合精度，又能适配常规的冷镦、搓丝加工工艺，降低批量生产的加工难度。螺杆部分的长度设计预留了足够的螺纹啮合长度，在常规的法兰连接、板件连接场景中，能够保证足够的螺纹旋合圈数，避免螺纹啮合不足导致的滑牙、连接失效问题。头部的六角对边尺寸符合标准紧固件的工装要求，可以适配常规的套筒、扳手工具，不需要特殊的装配工具，现场装配、后期维护都能使用通用工具完成操作。

　　在实际选型应用中，这类锯齿法兰面螺钉常被用于存在交变载荷、微幅振动的连接位置，比如气动管路的阀件组装、小型动力设备的外壳紧固、输送线的辅助构件连接，不需要额外搭配防松垫圈，就能在长期运行中保持稳定的预紧力，减少因为紧固件松脱导致的设备故障。建模过程中，对法兰盘的拔模角度、头部与螺杆的过渡圆角都做了符合实际加工的还原，过渡位置的圆角可以有效降低螺钉头部的应力集中，提升螺钉在承受冲击载荷时的抗断裂能力，避免头部与螺杆连接处因为应力集中出现断裂失效。锯齿结构的建模还原了实际加工后的齿形轮廓，每个齿的高度、角度都保持一致，保证拧紧时每个锯齿都能均匀接触被连接件表面，实现均匀的锁止效果，不会因为齿形高低差导致局部应力过大。

　　从安装边界来看，这款螺钉的法兰盘外径决定了安装时需要预留的沉孔或者避让空间尺寸，设计装配结构时，需要保证被连接件的安装孔周围有足够的平面区域容纳法兰盘，避免因为安装空间不足导致法兰面无法完全贴合，影响预紧力的施加和防松效果。螺纹部分的长度需要根据被连接件的总厚度进行匹配，保证拧紧后螺纹露出螺母或者螺纹孔2-3个螺距，既保证足够的啮合强度，又不会因为螺杆过长导致装配干涉。细牙螺纹的设计也让这款螺钉更适合薄壁件的连接，细牙螺纹的螺距更小，拧入时的行程更短，对薄壁件的螺纹孔深度要求更低，同时能更好地调节连接的预紧力，实现更精准的装配预紧控制。
