四杆联动摇杆机械结构三维设计

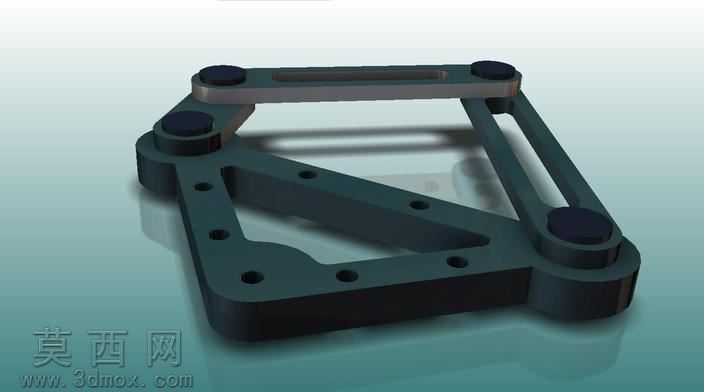

本作品为四杆联动摇杆机械结构的三维建模设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先对摇杆机构的核心运动副进行定位约束，确定各连杆的长度比例、铰接点的相对位置，保证机构运动过程中无死点、无干涉，满足预设的摆动行程需求。建模过程中对各构件的细节特征进行了精细化处理，包括连杆本体的减重槽设计、铰接位置的安装孔位排布、构件边缘的倒角过渡处理，既还原了实际机械加工的工艺特征，也兼顾了结构的轻量化设计需求。材质渲染阶段，为构件赋予了哑光金属材质，调整材质的粗糙度、金属度参数模拟铸铁构件的真实质感，同时添加了柔和的环境光与定向光源，突出构件的轮廓立体感与结构层次，渲染背景采用渐变冷色调，让整体结构的视觉呈现更加清晰直观。结构设计层面，该四杆摇杆机构遵循平面连杆机构的运动学原理，固定架作为安装基准承载其余活动构件，主动摇杆绕固定铰接点做往复摆动，通过中间连杆带动从动摇杆完成同步联动，各铰接位置采用同轴孔位设计，可适配标准销轴完成装配，构件上的预留安装孔可用于后续与其他动力组件、执行组件的对接拓展。设计过程中反复验证了机构的运动轨迹，调整各杆长的比例参数，确保摇杆摆动角度符合设计预期，同时对构件的受力薄弱位置进行了加厚处理，提升整体结构的刚性与使用寿命，整体模型装配关系完整，可直接用于运动仿真演示、机械原理教学展示或是相关非标设备的结构参考。
