雪铁龙Saxo汽车点火锁总成结构设计

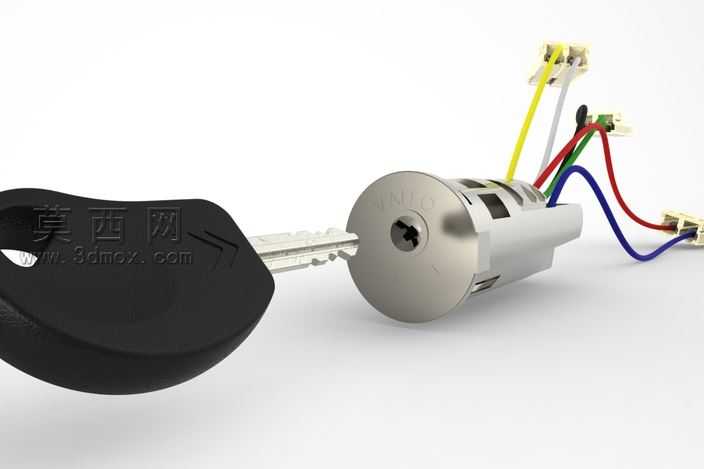

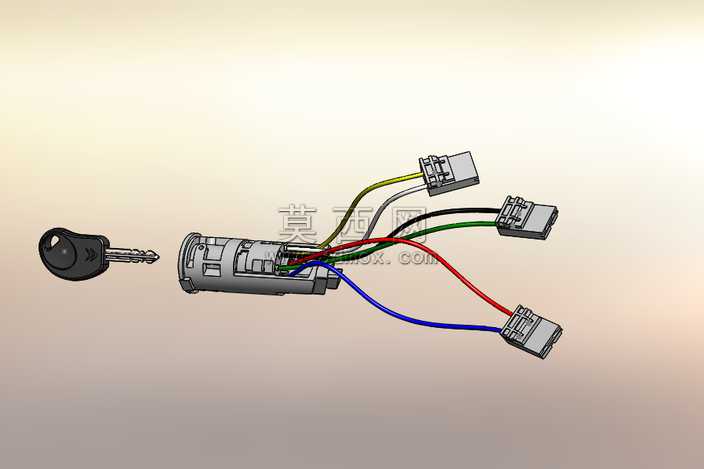

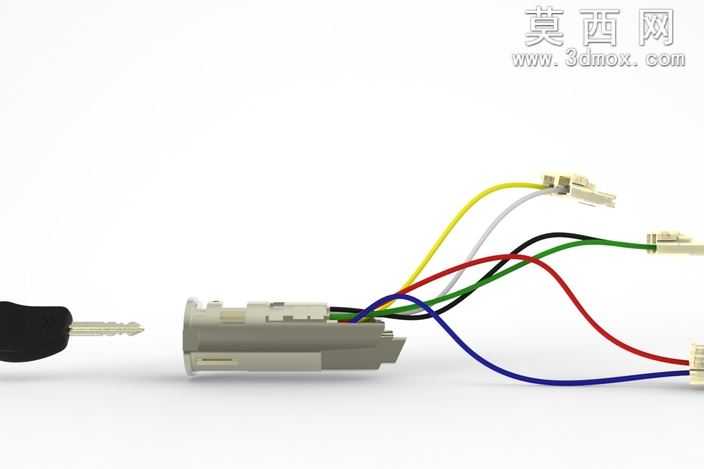

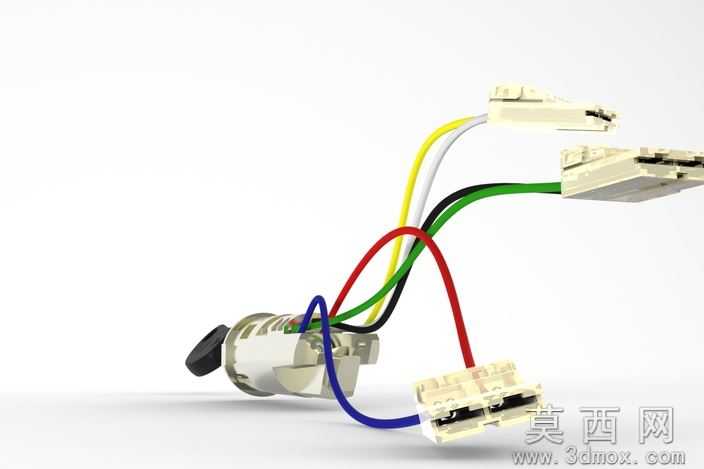

本作品为雪铁龙Saxo车型配套的点火锁总成三维建模设计，建模过程严格还原实车部件的装配逻辑与尺寸比例，首先对点火锁芯主体进行参数化建模，精准复刻锁芯内部的弹子槽结构、锁体外壳的定位卡扣与安装孔位，保证模型与实车安装位的适配性。钥匙部分按照原车钥匙的齿形轮廓、握持手柄的人体工学弧度进行曲面建模，边缘做圆角过渡处理还原真实握持手感，钥匙插入锁芯的配合间隙控制在实车装配公差范围内，还原插拔转动的真实运动逻辑。线束部分根据实车点火回路的接线定义，分别制作不同功能的接线端子，四根不同颜色的导线分别对应电源、点火、启动、附件供电回路，导线采用扫掠路径建模，还原实车布线的自然弯曲弧度，末端的插接件外壳做卡扣、防呆结构的细节刻画，保证插接件对接的结构合理性。材质渲染阶段，锁体外壳采用哑光磨砂金属材质，还原锌合金压铸件的真实质感，钥匙手柄采用黑色磨砂塑料材质，表面做细微的颗粒纹理增强真实感，导线部分分别赋予对应颜色的橡胶绝缘材质，表面添加轻微的光泽度模拟线缆外皮的质感，插接件外壳采用硬质工程塑料材质，金属端子部分做亮面金属处理。设计过程中充分考虑点火锁的功能结构，还原锁芯转动的档位逻辑，从OFF档到ACC档、ON档、START档的转动行程都做了对应的结构限位，保证模型可用于装配演示、结构教学以及相关配件的开发参考，整体模型装配关系清晰，各部件无干涉，细节还原度高，可直接用于汽车维修教学、配件设计参考以及相关场景的可视化展示使用。
