家用台式液晶显示器外观结构三维建模

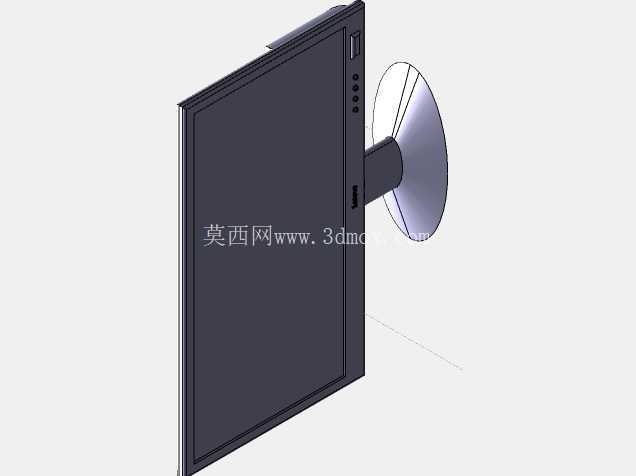

　　日常办公场景中，台式液晶显示器是工位人机交互的核心终端，承担着图形输出、数据可视化、操作界面呈现的核心作用，从机械结构设计的角度还原这类民用显示设备的外形，需要兼顾外观还原度、安装边界合理性与结构细节的写实性，不能只做简单的方块拉伸。建模过程中首先要明确显示器的核心组成部分，分为显示面板模组、背部支撑壳体、底座支撑结构、俯仰调节连接段四个核心模块，每个模块的衔接处都要符合实际产品的装配逻辑，不能出现结构干涉或者违背实际装配逻辑的错位。首先说底座部分，日常使用的家用显示器底座多为椭圆形配重结构，建模时要还原底座的曲面过渡，边缘做小角度的圆角处理，避免尖锐棱角，底座与支撑立柱的衔接处要做隐藏式的连接结构，模拟实际产品中螺丝固定的装配位，同时要保证底座的支撑范围足够，按照常规家用23.8英寸显示器的尺寸比例，底座的横向跨度要达到整机宽度的三分之一，纵向深度要达到180mm左右，才能保证整机放置时的稳定性，不会出现轻微触碰就倾倒的问题。

　　支撑立柱部分不是简单的直杆结构，实际产品中立柱内部要走屏线与供电线，所以立柱的截面要做带圆角的矩形结构，壁厚控制在2.5mm左右，与背部壳体的连接位置要预留俯仰调节的转轴空间，转轴的转动角度范围要覆盖日常使用的-5度到20度调节区间，满足不同坐姿、不同桌面高度下的视角调整需求，建模时要还原转轴处的装饰盖板结构，不能直接裸露转轴结构。背部壳体的建模要还原实际产品的曲面弧度，家用显示器的背部不是纯平面结构，靠近上边缘的位置厚度更薄，靠近转轴连接的位置厚度稍厚，用来容纳驱动板、电源板等内部元器件，壳体的边缘做一圈1.2mm的止口结构，模拟前框与后壳的扣合装配位，背部下方要预留散热格栅的凹槽结构，还有按键标识的浅浮雕细节，还原实体产品的操作按键位置，虽然是外观结构建模，这些细节的还原能大幅提升模型的真实感。

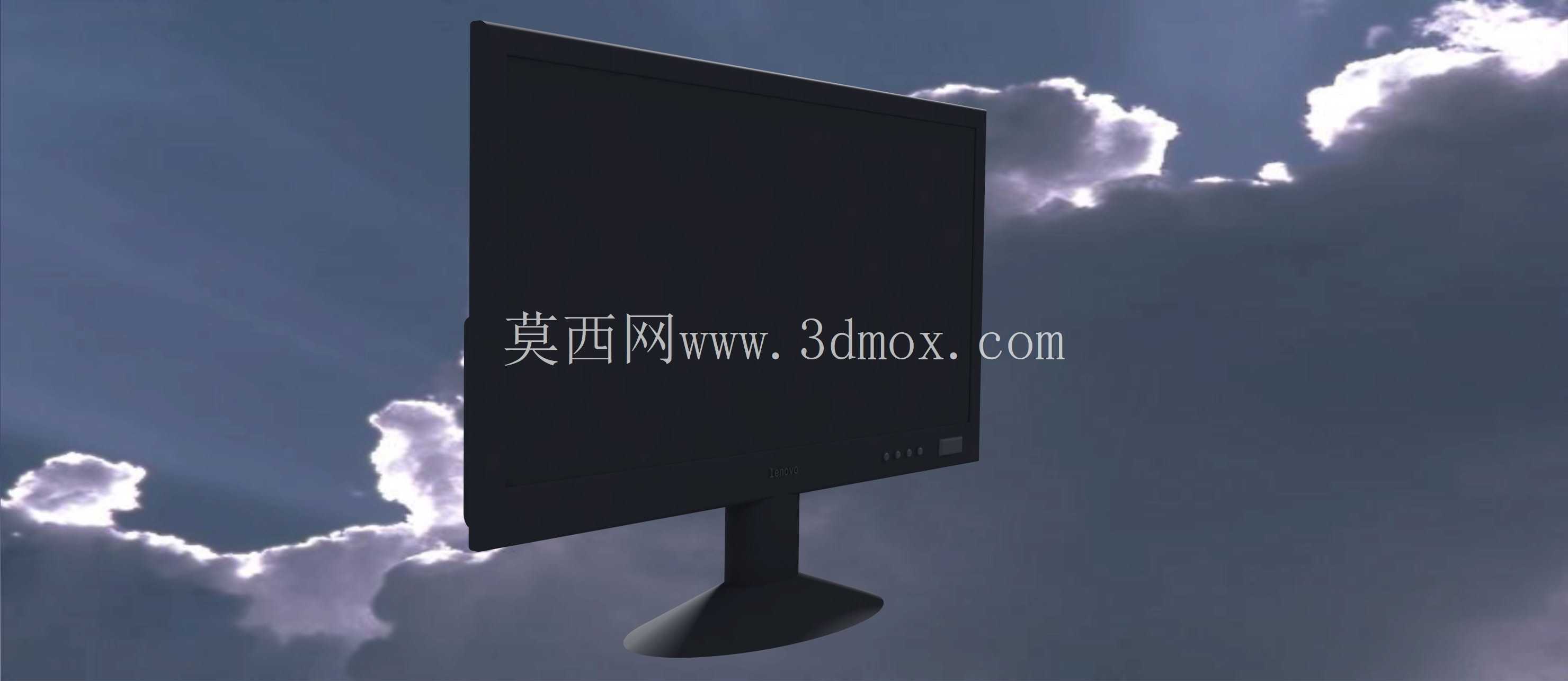

　　前面板的显示区域要做窄边框的处理，按照常规家用显示器的边框宽度，下边框宽度控制在20mm左右，其余三边边框宽度控制在5mm左右，显示区域做轻微的内凹处理，模拟玻璃面板与边框的层级差，屏幕表面做哑光的质感处理，避免过度反光不符合实际产品的视觉效果。建模过程中所有的尺寸比例都参考日常使用的实体显示器进行等比例还原，虽然没有采用原厂的精确工程尺寸，但是所有的结构比例、部件衔接、安装边界都符合民用台式显示器的通用设计规范，比如整机的高度在支架降到最低时为400mm左右，屏幕宽度为540mm，厚度在最薄处为12mm，最厚处为45mm，这些尺寸参数都符合常规23.8英寸家用显示器的尺寸范围，能够满足场景搭建、产品演示、结构参考等不同的使用需求。

　　在结构细节的处理上，要避免出现不符合实际生产工艺的结构，比如所有的塑料壳体部分的拔模角度都控制在1.5度左右，曲面过渡处的曲率连续，没有突兀的棱角或者破面，不同部件的分模线位置都设置在产品的侧面或者背部，不影响正面的视觉效果，底座底部预留四个防滑脚垫的安装凹槽，模拟实际产品中橡胶脚垫的装配位置，这些细节的处理能让模型更贴近真实产品的生产逻辑，而不是单纯的外观造型堆砌。对于需要做设备场景搭建的使用者来说，这个模型可以直接导入到工位布局、办公场景、机房布局等三维场景中使用，不需要再做额外的结构调整，所有部件的装配关系都已经按照实际产品的逻辑组合完成，也可以根据需求拆分不同的部件做材质替换或者结构修改，比如更换不同的底座样式、调整屏幕尺寸比例，都可以在现有模型的基础上快速调整。
