五轴联动铣床简化结构三维设计

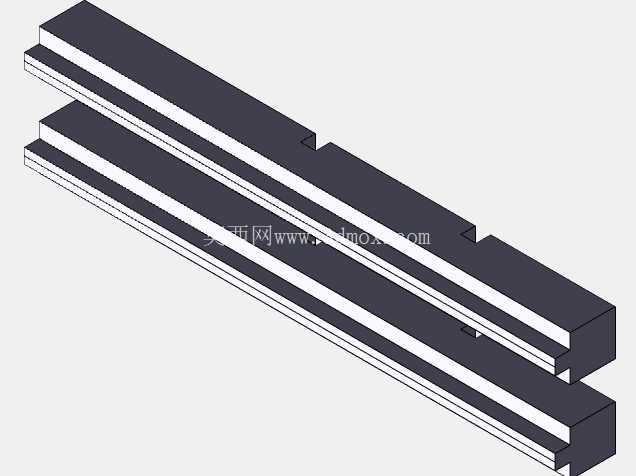

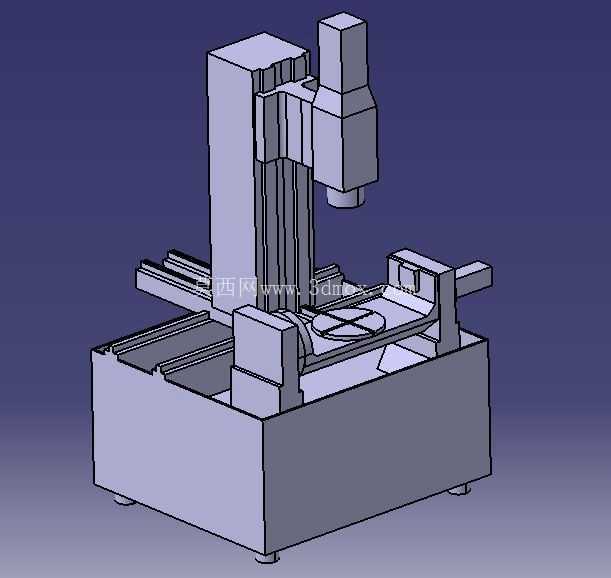

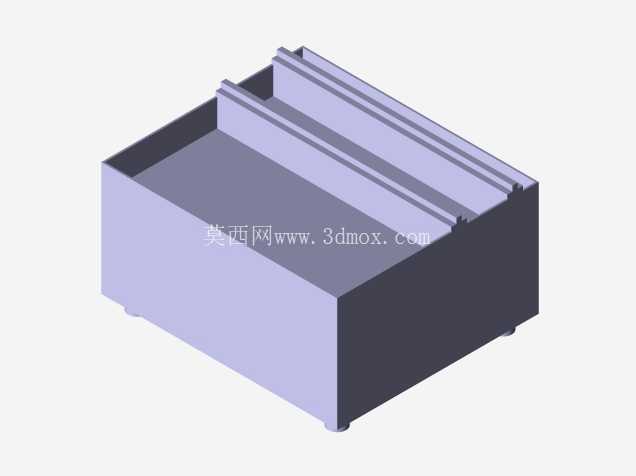

　　在精密零件加工领域，五轴联动机床一直是解决复杂曲面、多面体零件一次装夹加工的核心设备，本次呈现的Kondia SEASKA五轴铣床简化结构，完全围绕实际车间加工场景的核心功能做结构还原，没有冗余的装饰性设计，所有结构都服务于加工动作的实现逻辑。从实际应用场景来看，这类五轴铣床主要面向航空航天结构件、精密模具型腔、复杂医疗器械零件的加工场景，相比传统三轴铣床，它可以在一次装夹的状态下完成X、Y、Z三个直线轴配合A、C两个回转轴的联动加工，避免多次装夹带来的定位误差，尤其适合带有倾斜面、空间斜孔、复杂曲面的零件加工，能大幅减少工装夹具的投入数量，缩短零件加工的辅助时间。从设备实际用途出发，这个简化模型完整保留了五轴铣床的核心运动单元布局：床身作为整个设备的承载基础，采用了大尺寸的箱式结构设计，底部预留了安装调平的支撑点位，实际安装时需要保证床身水平度在0.02mm/m以内，避免因基础倾斜导致导轨磨损不均、加工精度漂移的问题。床身上方布置的X轴导轨采用双导轨支撑结构，承载工作台的运动载荷，导轨跨距经过合理匹配，既能保证工作台运动的直线度，又能承受大切削量下的颠覆力矩，不会出现运动卡顿或者精度超差的情况。

　　Y轴运动单元布置在立柱的横向滑座上，承载主轴箱的前后运动，Z轴则是立柱上的垂直运动单元，负责主轴的上下进给，三个直线轴的运动行程匹配完全按照中小型五轴铣床的常规加工范围设定，能够覆盖大部分中小型精密零件的加工行程需求。A、C轴的回转工作台布置在X轴的滑台上，C轴负责绕Z轴的360度连续回转，A轴负责绕X轴的摆动，摆动角度覆盖正负方向的加工需求，能够让刀具以最佳角度接触工件表面，避免球头刀具刀尖点切削的不良工况，提升加工表面质量和刀具使用寿命。

　　从设计思路来看，这个简化模型没有还原机床的外防护、电气走线、冷却管路等附属结构，重点突出核心运动部件的位置关系和运动逻辑，非常适合用于机床结构教学、加工工艺仿真、产线布局规划的场景——在做新车间产线布局时，设计人员可以直接调用这个简化模型，快速确认设备的占地尺寸、运动干涉边界，不需要等待完整的设备详细模型，就能提前完成车间物流通道、操作空间、上下料工位的规划，大幅缩短产线设计的前期周期。从外形尺寸与安装边界来看，模型还原的机床整体占地轮廓遵循中小型五轴铣床的常规尺寸比例，操作面预留了足够的人员操作空间，设备后方预留了电气柜、冷却系统的安装位置，主轴端面到工作台面的距离、各轴的运动极限位置都按照实际设备的运动范围做了等比例还原，在做加工仿真时，可以直接用这个模型检查刀具路径的干涉情况，验证五轴联动加工的刀轴方向是否合理，避免实际加工中出现主轴碰撞工件、夹具的事故。

　　很多刚接触五轴加工的技术人员，往往对五轴机床的结构布局没有直观认知，这个简化模型把复杂的机床结构做了提炼，去掉了容易干扰认知的细节，让学习者可以快速理清五个轴的运动从属关系，理解五轴联动的运动原理，在做后置处理开发的时候，也可以借助这个模型验证运动学变换的逻辑是否正确，确认回转中心的偏移补偿逻辑是否匹配机床结构。另外在做定制化夹具设计的时候，设计人员可以把这个模型导入到设计环境中，提前确认夹具安装到工作台上之后，夹具和主轴、护罩之间的安全距离，避免夹具设计完成后才发现和机床结构干涉，导致夹具返工的问题。值得注意的是，这个模型虽然是简化结构，但各个运动部件的连接关系完全符合实际机床的装配逻辑，主轴单元的安装位置、滑座的导轨配合面、回转工作台的安装基准都和实际设备保持一致，不会出现结构逻辑错误，不管是用于教学演示、工艺仿真还是产线规划，都能保证结构逻辑的准确性，不会给使用者传递错误的结构认知。
