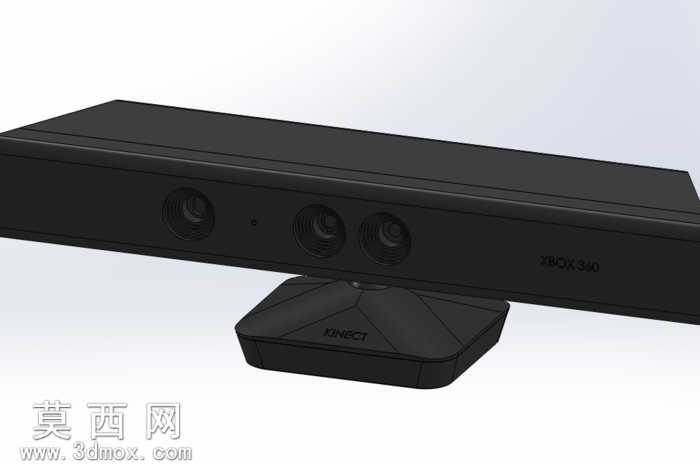

Xbox360体感设备Kinect外观结构三维建模

本次建模对象为Xbox360配套的Kinect体感交互设备，建模过程以还原设备真实外观与装配结构为核心目标，首先通过参考实物多角度实拍素材，梳理设备整体的分体式结构逻辑，将模型划分为主机长条机身、底部旋转支撑底座两大核心模块，再对机身表面的三个功能镜头模组、状态指示灯、机身侧面标识等细节进行逐一拆解。建模阶段优先采用参数化特征建模方式构建基础轮廓，先绘制机身的大尺寸拉伸曲面，通过倒角、圆角命令处理机身所有边缘的过渡弧度，还原原设备哑光磨砂外壳的圆润触感特征，针对正面的三个镜头开孔，先精准定位各镜头的相对间距与孔径尺寸，采用切除命令生成内嵌的镜头安装位，再分别构建每个镜头的透镜、外圈装饰环的独立零件，保证镜头区域的层次感与真实装配关系。底部支撑底座部分，先绘制底座的多边形轮廓草图，通过放样命令生成底座上窄下宽的锥台造型，再处理底座与机身连接的旋转转轴结构，还原底座可支撑机身水平旋转调节角度的功能特征，底座表面的品牌标识采用包覆命令生成凹陷的刻字效果，避免贴图带来的失真问题。材质与渲染阶段，为机身外壳赋予哑光黑色塑料材质，调整材质的粗糙度参数至0.7左右，还原原设备磨砂外壳不反光的质感，镜头部分分别赋予深色半透明玻璃材质与黑色高光塑料材质，区分透镜与镜头外圈的视觉差异，底座材质与机身保持统一的哑光黑塑料质感，仅在转轴位置添加少量金属质感材质，还原转轴处的金属连接件特征。灯光布置采用三点布光方案，主光源从斜上方45度角打亮设备正面，补光源弱化机身侧面的阴影死区，轮廓光从后方勾勒设备的边缘轮廓，避免黑色机身与背景融于一体，最终渲染效果清晰呈现设备的整体造型、各部件的装配关系与表面材质质感，完整还原Kinect设备的经典外观特征，建模过程中所有零件均保留可编辑的参数化特征，可根据需求调整尺寸或拆解用于结构展示、交互演示等场景。
