1KW2英寸BSP螺纹浸入式液体加热元件

　　在工业流体加热、小型储液罐温控、商用清洗设备配套、小型锅炉辅件配套这类场景里，浸入式电加热元件是直接决定加热效率与安装可靠性的核心部件，本次呈现的这款1KW功率规格、采用2英寸BSP螺纹安装的加热电阻，正是针对中小容积液体加热场景做了全维度结构适配的成熟结构方案。

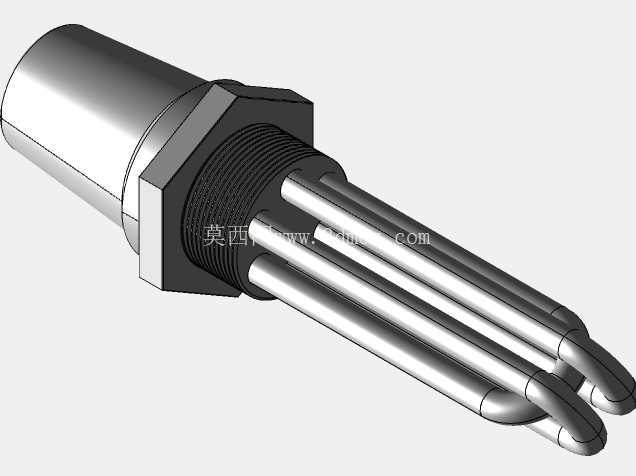

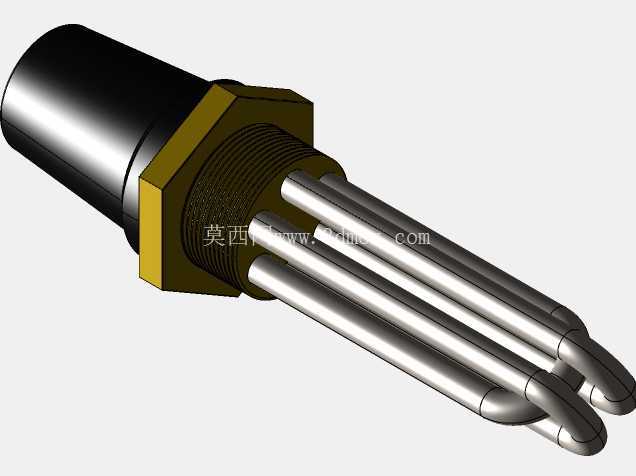

　　从实际安装边界来看，这款加热元件采用标准2英寸BSP英制管螺纹作为安装接口，螺纹段长度、六角锁紧台的厚度都严格匹配通用管螺纹安装规范，安装时仅需在储液腔体壁面预制对应规格的内螺纹孔，加装密封垫片后拧入即可完成固定，不需要额外设计定制安装支架，也不用做复杂的焊接固定工序，能大幅降低现场装配的工时成本，同时六角台的对边尺寸符合标准扳手操作空间要求，后期维护拆卸时不需要使用专用工装，普通活动扳手即可完成拆装作业。加热端的三根U型金属加热管呈圆周均布排布，管间距经过精准计算，既保证了加热过程中管与管之间不会因为热量聚集出现局部过热烧损的问题，也控制了整体插入段的径向尺寸，避免在小口径安装孔内出现装配干涉，插入段的总长度适配常规中小型储液腔的深度要求，不会出现管端触碰腔体底部、或者加热段露出液面导致干烧的情况。

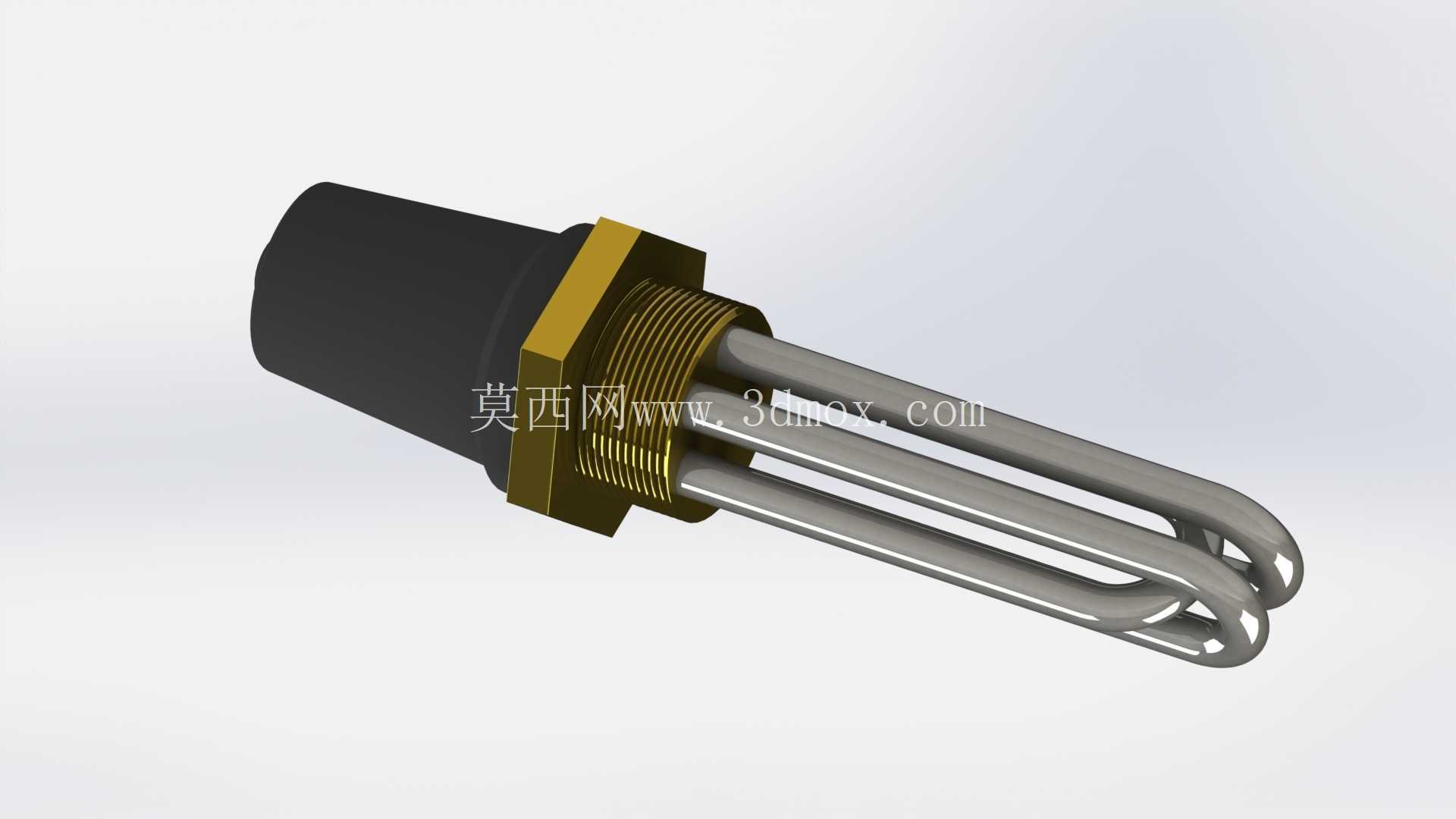

　　从功能特性层面来说，这款加热元件额定功率1KW，适配常规民用与工业低压供电场景，加热管采用耐高温耐腐蚀的金属护套材质，能够适配水、弱腐蚀性清洗液、常规导热油等多种常见加热介质，护套内部填充高纯度绝缘导热氧化镁粉，既保证了电热丝产生的热量能够快速传导到护套表面传递给被加热液体，也能在长期高温工作环境下维持可靠的绝缘性能，避免出现漏电安全隐患。端部的黑色绝缘密封座采用耐温工程塑料模压成型，不仅能实现加热管端部与安装螺纹之间的绝缘隔离，还能阻挡液体顺着管端缝隙渗入内部接线区域，密封座的外形做了防滑握持结构设计，接线时可以直接握持端部完成接线操作，不需要额外夹持加热管本体，避免装配过程中对加热管造成机械损伤。

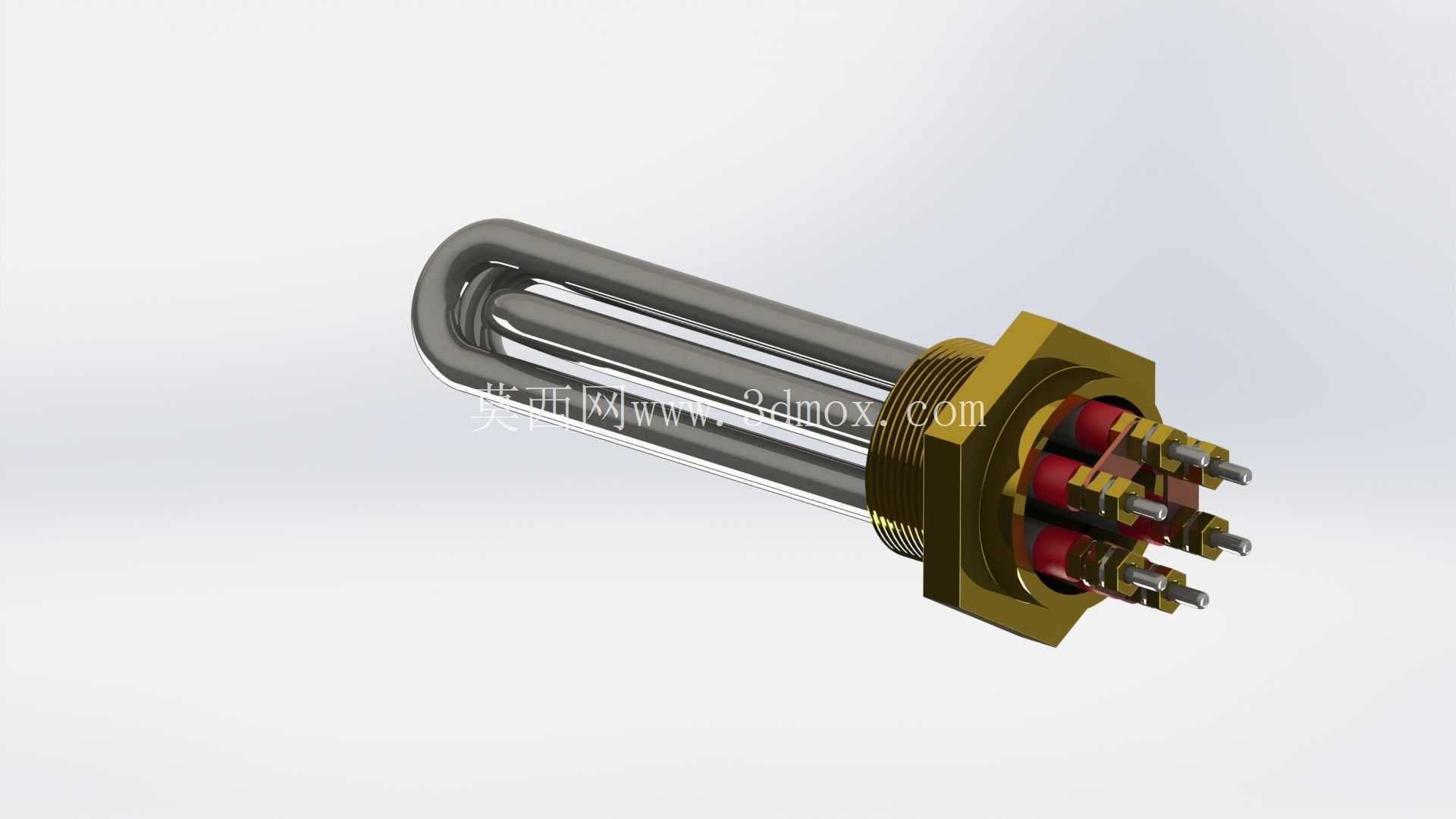

　　从设计思路上看，这款结构没有采用复杂的异形加热管排布，而是选择了成熟的三管U型均布方案，核心是在有限的安装空间内最大化加热管与液体的接触面积，提升热交换效率，同时这种对称排布的结构在加热过程中能够让周围液体形成自然对流循环，减少局部温度差，避免腔体内部液体出现上下温度分层的问题。螺纹与加热管衔接位置的黄铜六角锁紧台，不仅承担了安装锁紧的受力作用，黄铜材质的导热特性还能快速将螺纹衔接处的热量散发出去，避免密封垫片长期处于高温环境下加速老化失效，延长密封件的更换周期。接线端的内部接线柱采用铆压固定工艺，避免长期热胀冷缩出现接线松动打火的问题，接线腔预留了足够的接线空间，能够适配常规线径的电源导线接入，不需要额外做导线转接处理。

　　在实际选型适配过程中，结构设计人员只需要确认储液腔体的安装螺纹规格、加热所需的功率匹配、插入段的深度是否满足腔体内部空间要求，就可以直接选用这款结构，不需要再对加热元件本身做二次结构修改，能够大幅缩短加热系统的设计周期。在三维建模过程中，这款模型完整还原了螺纹段的牙型细节、六角台的尺寸公差、加热管的弯曲半径、端部密封座的外形轮廓，不管是做设备整体装配干涉检查，还是做安装工位的操作空间模拟，都能直接调用，不需要再对模型做细节补全。针对不同的使用场景，这款结构还可以通过调整加热管长度、增减加热管数量来适配不同功率、不同安装深度的需求，但核心的BSP螺纹安装接口、端部密封结构都可以保持通用，形成系列化的产品谱系，减少后续衍生型号的设计工作量。

　　需要注意的是，这类浸入式加热元件在装配时必须保证加热段完全浸入被加热液体中，模型中给出的插入段长度就是实际工作时需要完全没入液面的最小长度，在做腔体结构设计时要结合最低液位线来确认安装位置，避免干烧情况出现。同时密封垫片的选型要匹配被加热介质的腐蚀特性与工作温度，不能为了降低成本选用不耐温不耐腐蚀的普通橡胶垫片，避免使用过程中出现漏液问题。
