木工三向榫卯连接接头结构设计

　　在木结构施工、定制家具生产以及传统木作修复场景中，杆件的多向交汇连接一直是影响结构整体稳定性与外观完整性的核心环节，常规的直角榫、燕尾榫多适配两杆垂直对接，遇到三杆呈空间角度交汇的工况时，往往需要额外加装金属角码、采用多段拼接胶粘的方式处理，不仅会在构件表面留下外露的连接痕迹，长期受温湿度变化影响时，胶粘层老化、金属件锈蚀还会导致连接位松动，埋下结构失效的隐患。这款三向接头的设计，正是针对这类空间三杆交汇的连接需求，采用全木质榫卯嵌合的结构逻辑，完全依托构件自身的几何形态实现互锁，不需要额外引入金属紧固件，既保留了木构件本身的材质一致性，也能在长期使用过程中避免不同材质热胀冷缩系数差异带来的配合间隙问题。

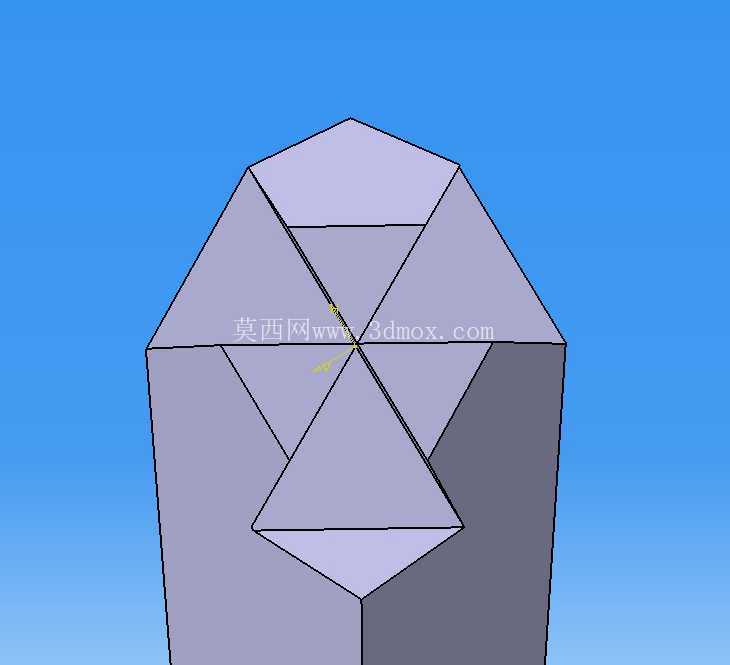

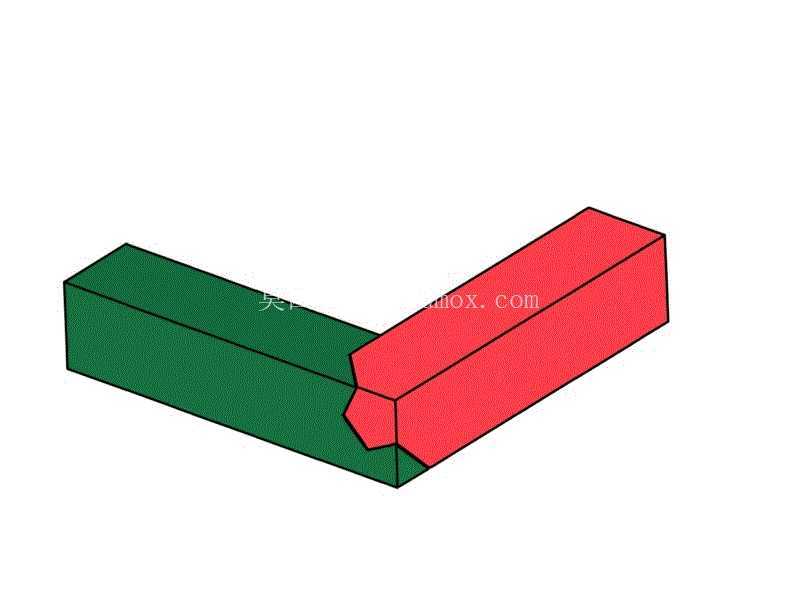

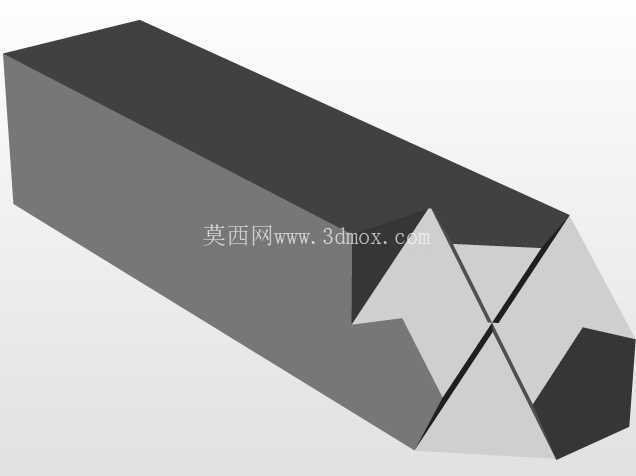

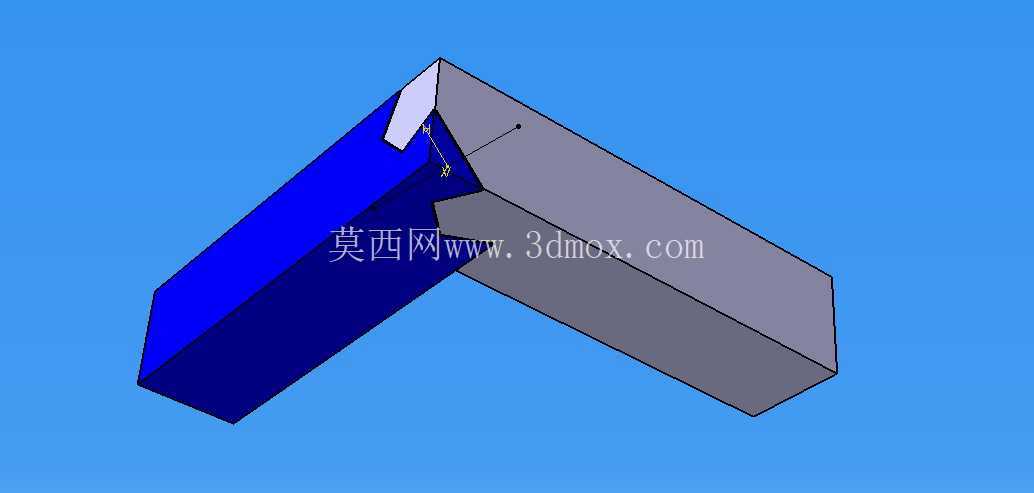

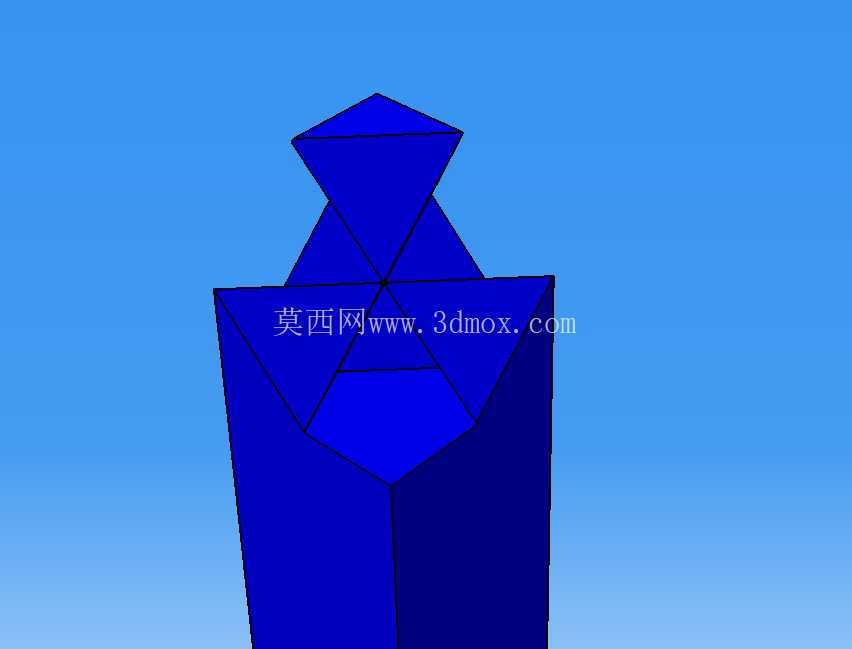

　　从实际功能特性来看，该接头的三个连接端分别对应三个不同空间方向的杆件，每个端头的榫头都做了非对称的斜切处理，相邻榫头的接触面设置了对应的卡位台阶，装配时三个杆件可以顺着预设的导向斜面滑入嵌合位，当三个构件完全就位后，各自的榫肩会抵住相邻构件的榫槽侧壁，形成三个方向的互锁约束，无论是沿杆件轴向的拉拽力，还是垂直于轴向的剪切力，都能通过榫头之间的贴合面均匀传递到相邻杆件上，不会出现单方向受力脱开的问题。和常见的直榫拼接不同，这款接头的嵌合面没有采用完全垂直于杆件轴线的切面，而是顺着三杆交汇的空间角度做了连续的曲面过渡，既避免了直角位置的应力集中，也让装配过程中的导向更加顺畅，不需要反复敲击调整就能精准就位。

　　在设计思路的落地过程中，首先要明确三个连接端的轴线夹角，常规的木工三向交汇多应用在柜体角部、木框架节点、户外木构亭架的节点位置，三个杆件的轴线通常呈两两垂直的空间分布，因此在绘制三维模型时，先以交汇点为原点建立三维坐标系，分别沿三个坐标轴方向拉伸得到基础杆件轮廓，再在交汇区域做布尔运算切除多余材料，每个榫头的伸出长度控制在对应杆件截面边长的1.2-1.5倍，保证嵌合深度足够提供抗拔力，同时不会因为榫头过长导致杆件本身的有效截面被过度削弱。榫头的配合面预留了0.1-0.2mm的涂胶间隙，实际加工时可以根据木材的硬度调整间隙大小，硬木类材质间隙取小值，软木类材质可以适当放大间隙，避免涂胶后装配时出现胀裂。

　　关于外形尺寸与安装边界，这款接头的外接轮廓尺寸完全适配所连接杆件的截面大小，以常用的40mm见方的木方为例，接头交汇区域的最大外轮廓尺寸不会超过杆件截面的1.1倍，装配完成后接头位置的外表面和杆件外表面齐平，不会出现突出的棱边或者凹陷的缺口，后续做表面打磨、上漆处理时可以和杆件整体处理，不需要额外对接头位置做找补。安装过程不需要专用的工装夹具，只需要在三个榫头的配合面均匀涂抹木工胶，顺着导向方向将三个杆件依次推入嵌合位，用橡皮锤轻轻敲击杆件端面保证配合面完全贴合，待胶水固化后即可达到设计强度，和采用金属角码连接的方式相比，整个节点的外观更加整洁，连接强度也更稳定，即使在户外潮湿环境下使用，也不会出现金属件锈蚀流黄的问题。

　　在实际应用中，这类三向接头不仅可以用在实木家具的角部连接，也可以适配集成材、重组木等工程木材料的节点连接，在小型木构建筑、户外木栈道的转角节点、木质展架的空间交汇位置都能适用。建模过程中需要特别注意三个榫头的干涉检查，很多新手在做这类空间榫卯结构时，容易忽略不同方向榫头在交汇核心区的重叠问题，导致实际加工后出现零件无法装配的情况，因此在完成三维建模后，要分别模拟三个杆件的装配路径，逐一检查每个配合面的贴合度，确保没有多余的干涉区域，同时要验证装配完成后三个方向的约束是否完全锁死，避免出现某个方向可以晃动的间隙。另外，榫头的棱角位置都做了微小的倒角处理，一方面是装配时起到导向作用，另一方面也避免木材棱角在装配过程中被磕碰崩缺，影响最终的装配精度和外观效果。
