起重吊装用曲面流线型吊钩结构设计

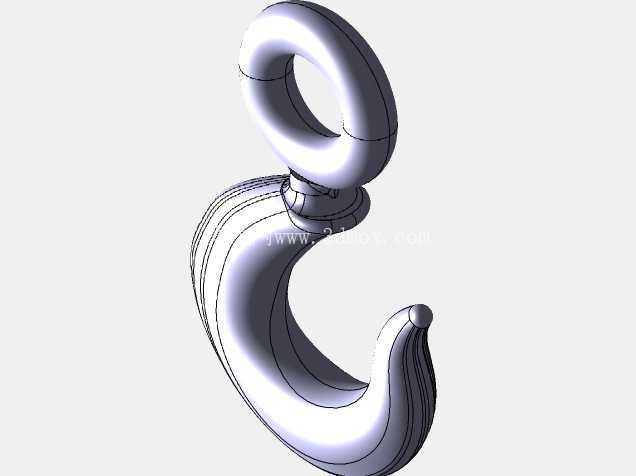

　　在车间物料转运、重型设备安装、港口货物装卸、建筑构件吊装这类涉及重物垂直位移与临时悬挂的作业场景里，吊钩是整套吊具系统中直接承接载荷、连接被吊物与起重索具的核心受力构件，其结构合理性直接决定吊装作业的安全冗余与操作顺畅度。这款吊钩的整体轮廓采用连续变曲率曲面过渡设计，没有传统铸件吊钩常见的直角转折与应力集中棱边，从顶部挂接环到下部钩尖的整个力流传递路径上，截面厚度随受力弯矩分布做渐变处理：顶部挂接环位置因为要配合卸扣、吊环螺栓等连接件做周向转动，环体内壁做了等半径圆弧修型，避免挂接后索具出现局部卡滞与点接触磨损，环体截面直径按照额定载荷下的拉弯复合应力做等强度设计，既不会因为截面过大增加不必要的自重，也不会因为截面不足留下屈服变形的隐患。

　　钩身主体的弯曲段采用大曲率平滑过渡，钩尖位置做了向内收的防脱翘曲设计，当吊索、吊装带或者被吊物的挂耳套入钩腔后，正常起升过程中即使出现小幅晃动，挂接点也不会从钩尖位置滑出，省去了额外加装防脱卡舌带来的结构干涉问题，当然如果是涉及高危作业的场景，依然可以在钩尖预留的安装孔位上加装弹簧式防脱挡板，适配不同安全等级的作业要求。从建模逻辑来看，整个构件没有采用传统的多实体拼接后布尔合并的方式，而是先在草绘环境下通过草图追踪器描摹出符合力流走向的中心轮廓线，再沿着轮廓线做变截面扫掠，扫掠过程中针对不同受力段的截面形状做实时调整：挂接环位置采用正圆形截面，保证各个方向的受力截面模量一致，适配任意方向的载荷输入；钩身弯曲段采用带圆角的类椭圆截面，长轴方向顺着弯矩作用平面布置，在相同截面面积下获得更大的抗弯截面系数，提升材料利用率；靠近钩尖的位置截面逐渐收窄，既方便作业人员将吊钩穿入被吊物的挂耳孔内，也能减少钩尖位置的自重冗余。

　　从安装边界来看，顶部挂接环的内孔尺寸适配市面上常规规格的弓形卸扣与环形吊索，不需要额外加工过渡连接件就能直接接入现有起重吊装系统，钩腔的开口宽度按照常规吊装带、钢丝绳索具的直径范围做匹配，常规规格的编织吊装带、多股钢丝绳都能顺利放入钩腔内部，不会出现索具过粗无法挂接、或者索具过细在钩腔内晃动幅度过大的问题。实际作业过程中，这种流线型曲面结构还有一个容易被忽略的优势：传统棱角分明的吊钩在挂接钢丝绳时，很容易因为棱边挤压造成钢丝绳断丝、吊装带表层磨损，而全曲面过渡的钩身内壁和索具接触时是连续的面接触，接触应力分布更均匀，能有效降低索具的局部磨损速率，延长配套吊具的使用寿命。

　　在做结构强度校核的时候，这种连续曲面的模型也更适合做有限元网格划分，不会因为几何棱角出现应力奇异点，仿真计算的结果更贴近实际受力状态，能更准确地预判不同载荷下的结构变形趋势与应力集中位置。针对不同的应用场景，这个基础吊钩模型还可以做参数化调整：如果是用于轻型工位的物料吊运，可以适当减小截面厚度降低自重，方便作业人员手动摘挂钩；如果是用于重型设备的吊装作业，可以加大钩身截面尺寸，同时在钩身外侧增加加强筋结构，提升极端载荷下的抗变形能力。整个模型的曲面连续性做到了G2连续，不管是后续做渲染展示、工程图导出，还是导入仿真软件做力学分析，都不会出现几何破面、边界错位的问题，能直接对接后续的数控加工或者铸造工艺设计流程，不需要再做额外的几何修复工作。
