多用途带支架万向旋转滚轮结构设计

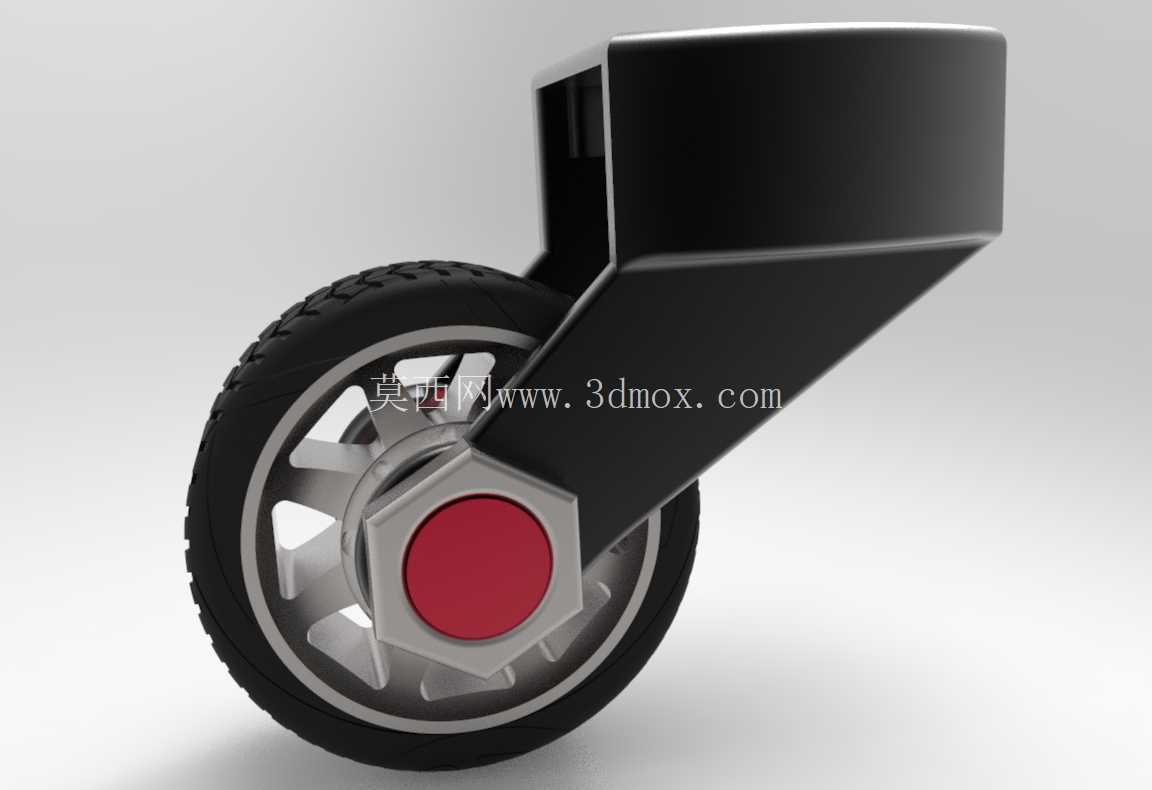

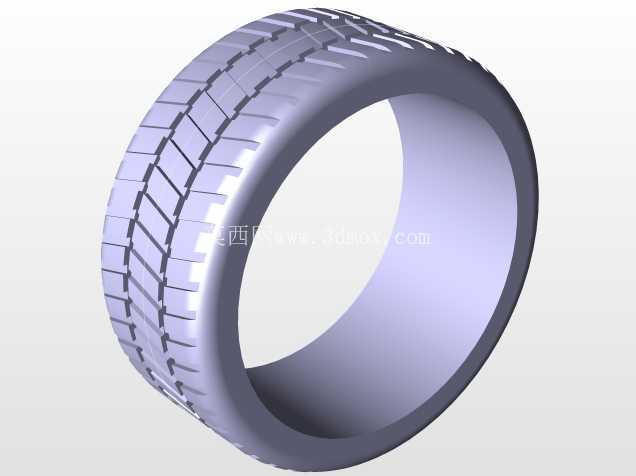

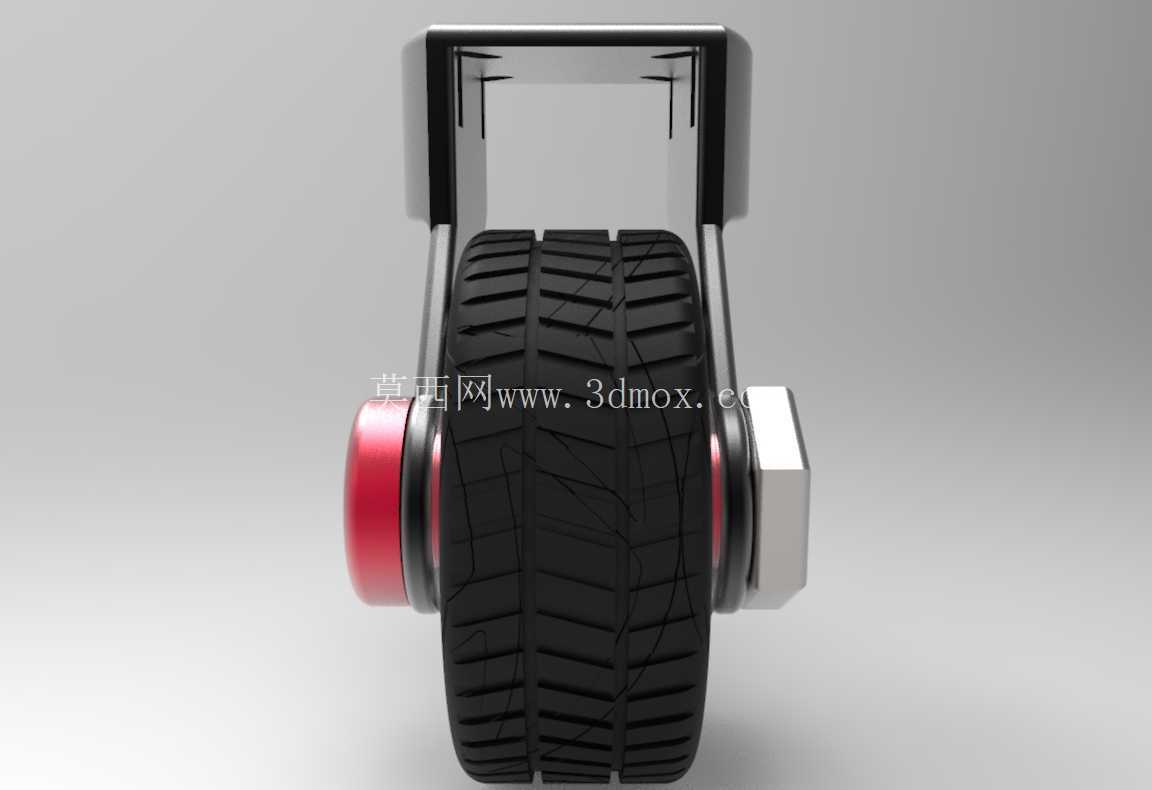

　　在各类工业移动设备、工装夹具、仓储转运载具以及民用家具的移动支撑结构设计中，旋转滚轮是承担载荷传递、实现灵活转向位移的核心执行部件，其结构合理性直接决定了配套设备的移动顺畅度、转向灵活性以及长期使用的可靠性。这款多用途旋转轮采用单轮配一体式冲压支架的结构形式，轮体部分选用耐磨橡胶材质作为外胎面，胎面设置细密的防滑纹理，既能够在水泥、环氧地坪、瓷砖等多种常见地面材质上获得足够的抓地力，避免移动过程中出现打滑偏移，也能通过橡胶材质的弹性形变吸收移动过程中产生的小幅振动，降低硬质地面与轮体接触产生的噪音，适配对静音有要求的室内作业场景。

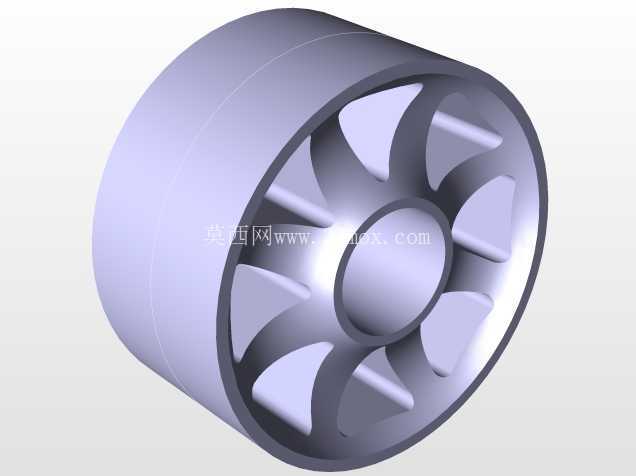

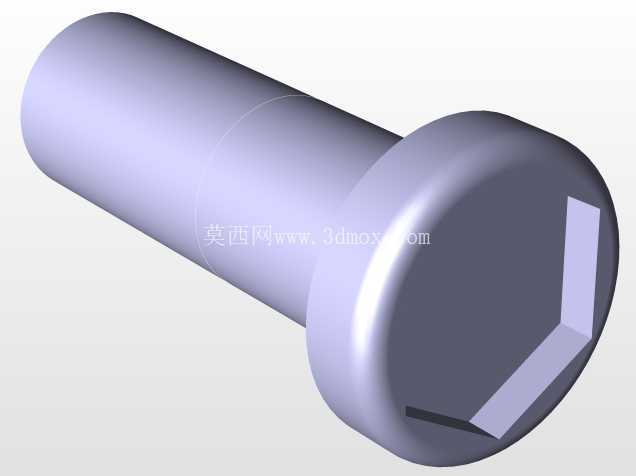

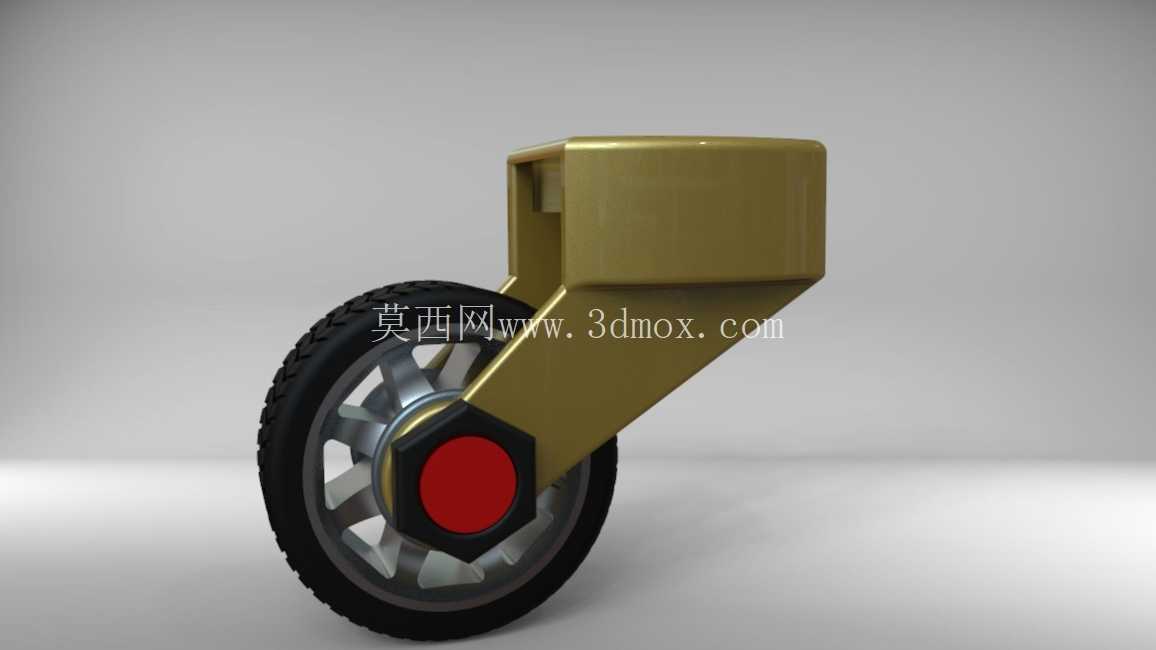

　　轮辋部分采用硬质工程塑料或压铸铝合金材质，通过多辐条镂空结构在保证整体结构强度的前提下，尽可能降低轮体自身的转动惯量，减少推动配套设备时需要施加的初始作用力，辐条之间的镂空间隙也能避免运行过程中缠绕的毛发、碎屑卡滞轮体转动，降低日常维护清理的频次。轮体中心的转轴部位采用嵌套式轴套结构，轴套选用自润滑耐磨材质，无需定期加注润滑脂即可保证轮体长时间转动顺畅，避免金属直接接触产生的磨损卡滞问题，轴端设置醒目的红色装饰端盖，既能够遮挡内部轴结构避免灰尘、水汽侵入转轴配合面，也能通过色彩区分提升部件的视觉辨识度，方便装配过程中的快速识别对位。

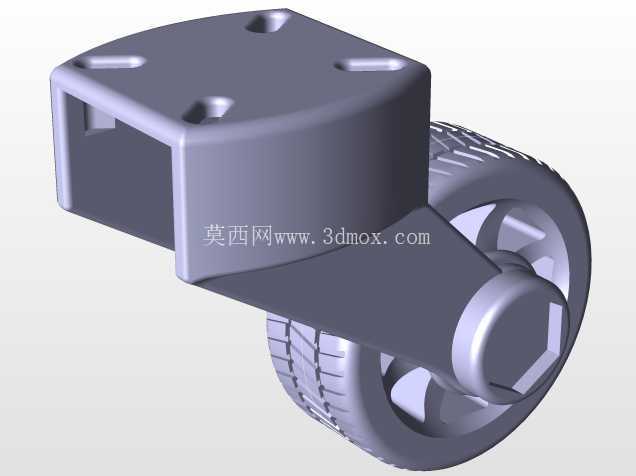

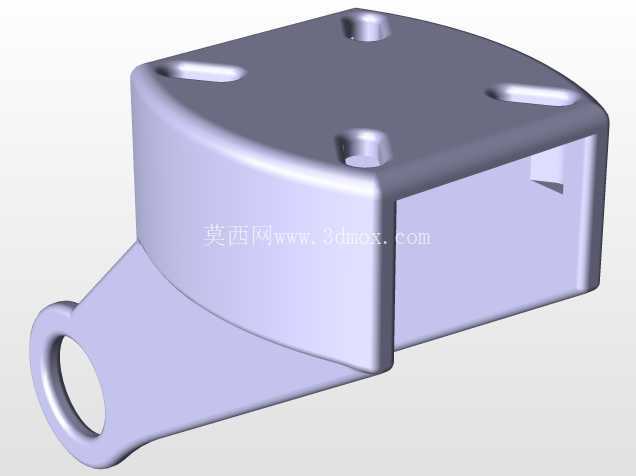

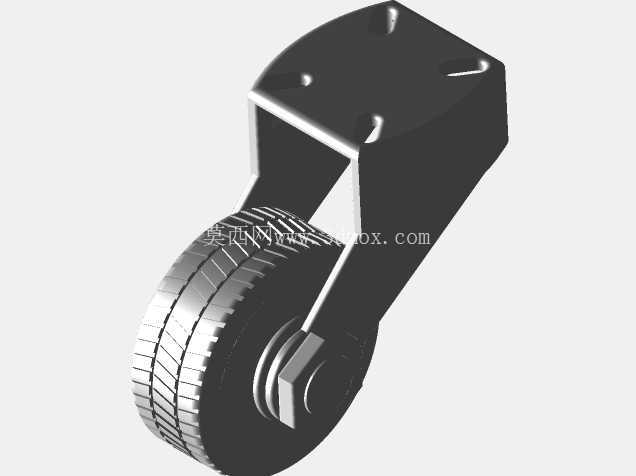

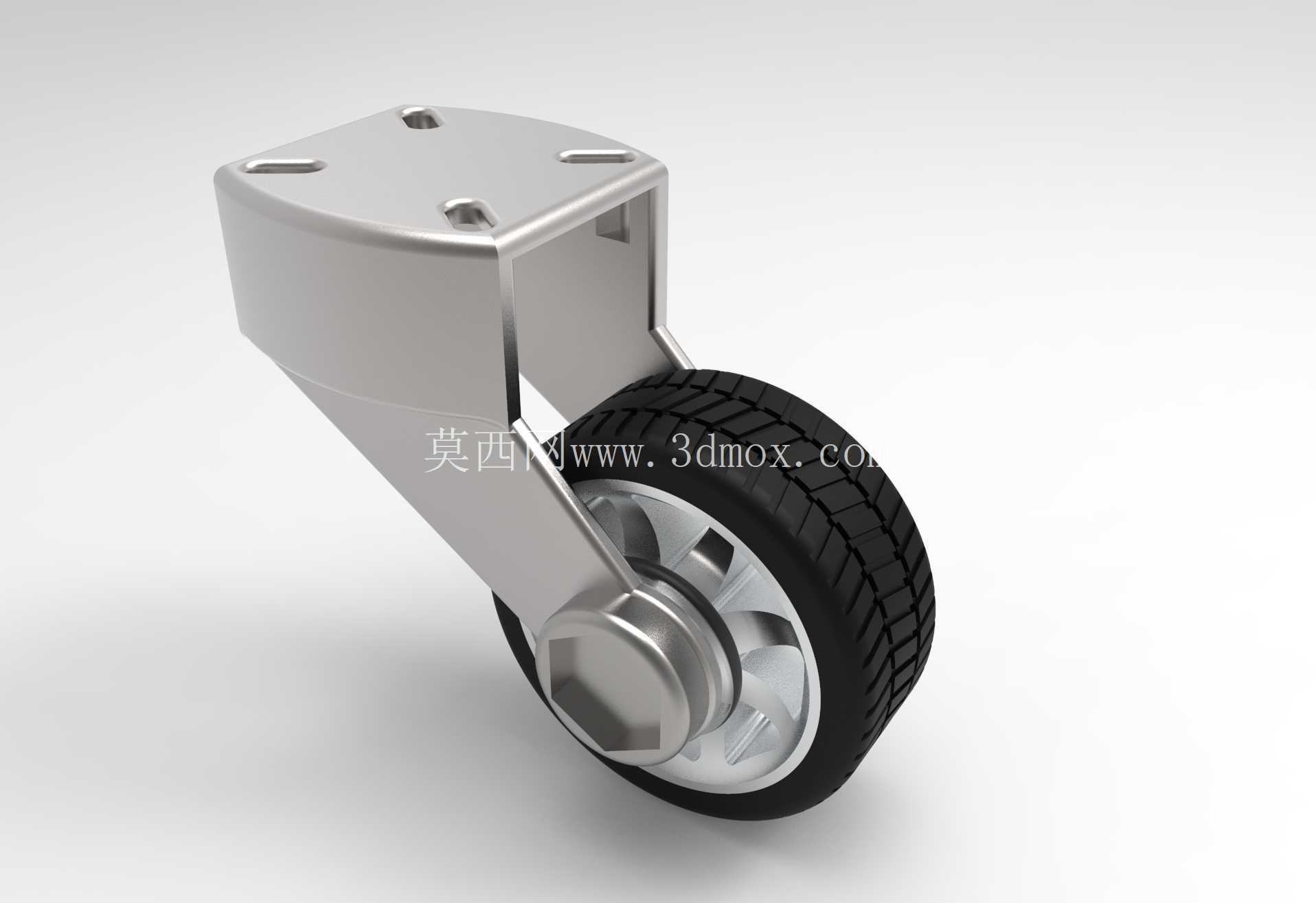

　　配套的安装支架采用弯折成型的金属板材制作，支架上部设置标准的安装对接平面，可通过螺栓连接的方式与各类设备的底部安装位固定，支架与轮体的连接部位采用大直径回转铆接结构，保证轮体可绕垂直安装轴实现360度自由旋转，满足任意方向的移动转向需求，支架的弯折部位做了加强筋处理，能够承受额定载荷下的冲击载荷，避免设备经过地面凸起、沟槽时产生的冲击力造成支架变形断裂。从安装边界来看，这款旋转轮的整体安装高度控制在常规脚轮的通用尺寸区间，支架顶部的安装孔位间距符合行业通用的安装标准，可直接替换同规格的现有脚轮产品，无需对配套设备的底部安装结构做额外修改，适配性较强。在实际选型应用过程中，需要根据配套设备的总重量核算单轮需要承担的额定载荷，预留足够的安全系数，避免长期超载使用造成轮体变形、支架开裂等问题；安装时需要保证四个角位的脚轮安装平面处于同一水平面，避免单个轮体受力过大造成过早磨损；日常使用过程中需要定期清理轮面缠绕的杂物，检查支架铆接部位的间隙，当出现转动卡滞、轮面过度磨损时及时更换部件，保证整体移动结构的运行稳定性。

　　这类旋转轮的应用场景覆盖范围极广，从小型工具推车、设备移动底座，到中型仓储货架、工业操作台，再到民用的移动家具、医疗转运设备，都能看到这类结构的身影，不同应用场景下可以通过调整轮体材质、支架厚度、轴承结构来适配不同的载荷、转速以及使用环境要求，比如在有腐蚀性介质的环境中可以选用全不锈钢材质的支架与耐腐蚀塑料轮体，在重载场景下可以选用铸铁轮芯搭配聚氨酯包胶的轮体结构，在需要固定位置的场景下还可以搭配带刹车功能的支架结构，实现移动与固定状态的快速切换。在三维建模过程中，这类部件需要重点还原轮体的曲面纹理、支架的弯折弧度以及各个配合部位的尺寸公差，尤其是转轴部位的配合间隙需要符合实际装配要求，避免模型出现干涉问题，建模时可以将轮体、支架、轴套、端盖等部件拆分为独立的零件，方便后续出工程图时统计物料清单，也方便设计人员根据实际需求修改对应部件的参数，快速衍生出不同规格的同系列产品。
