嵌入式铸铁燃木取暖壁炉结构设计

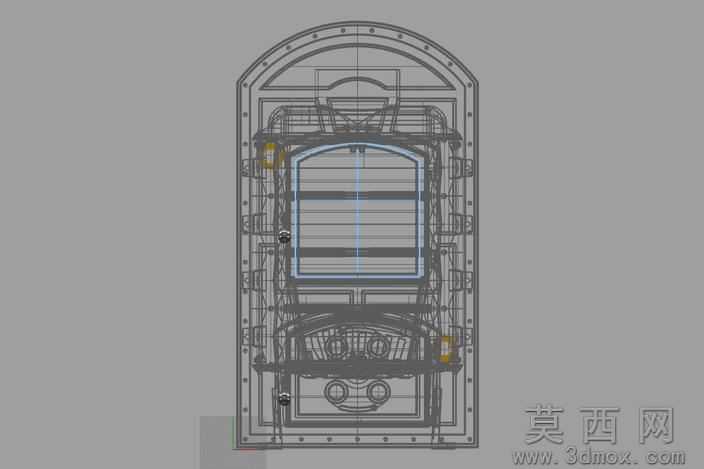

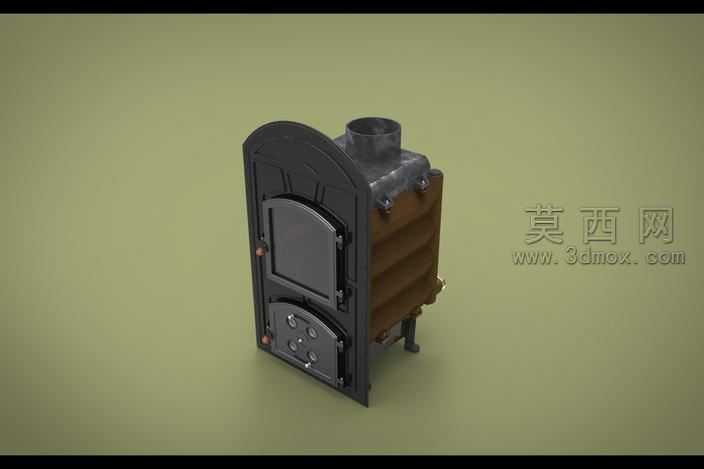

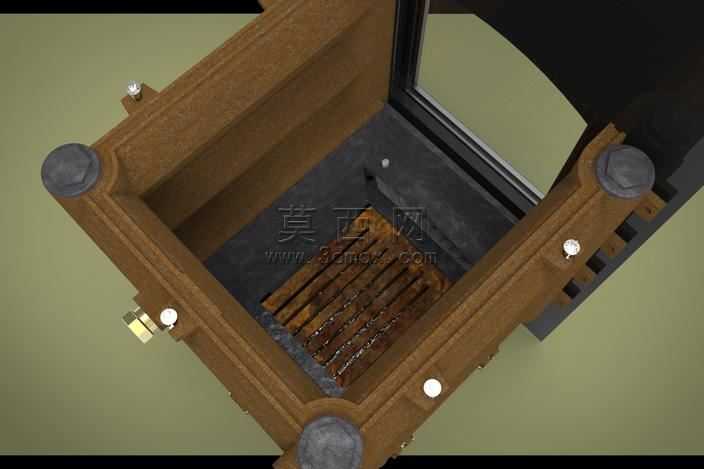

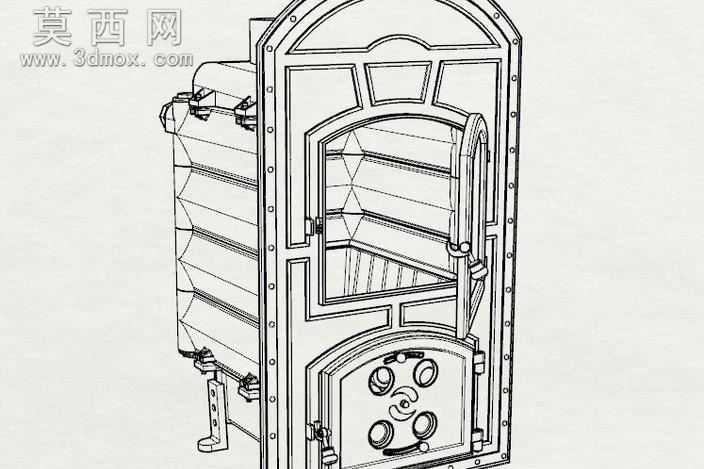

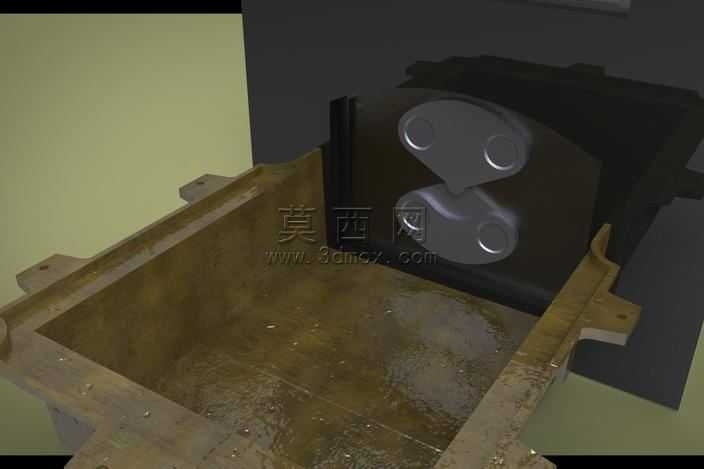

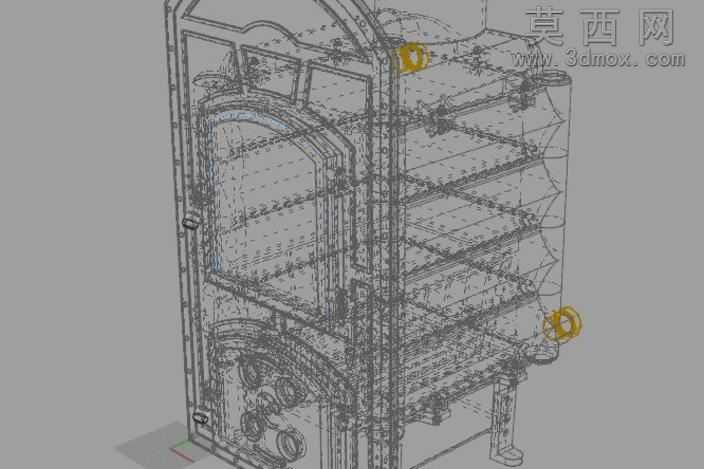

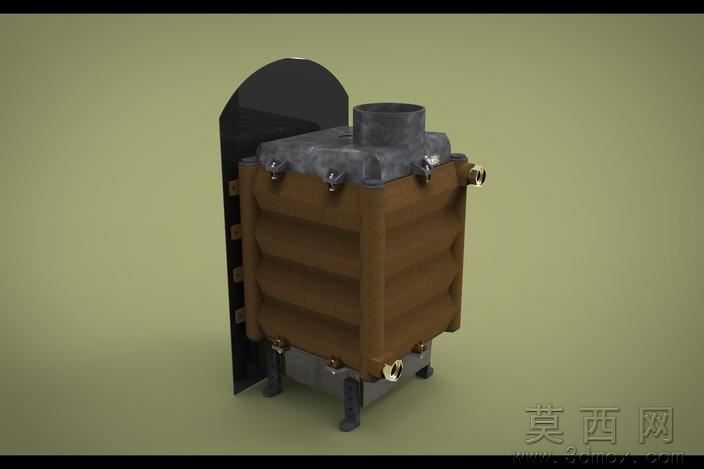

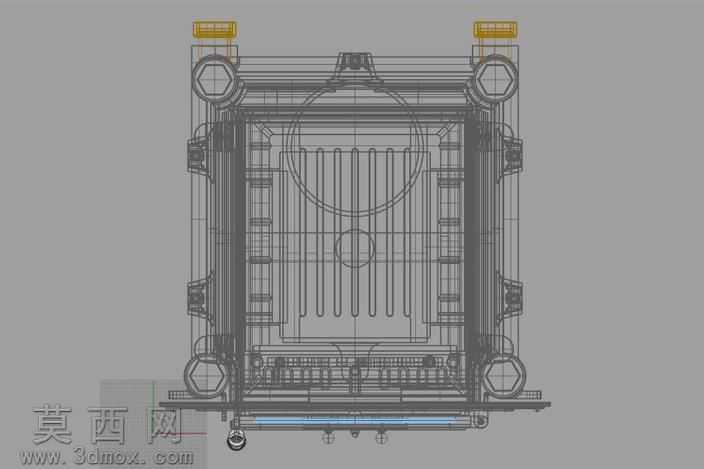

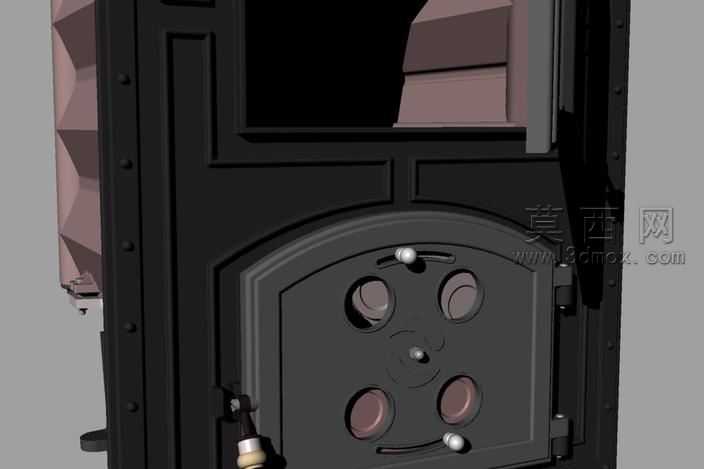

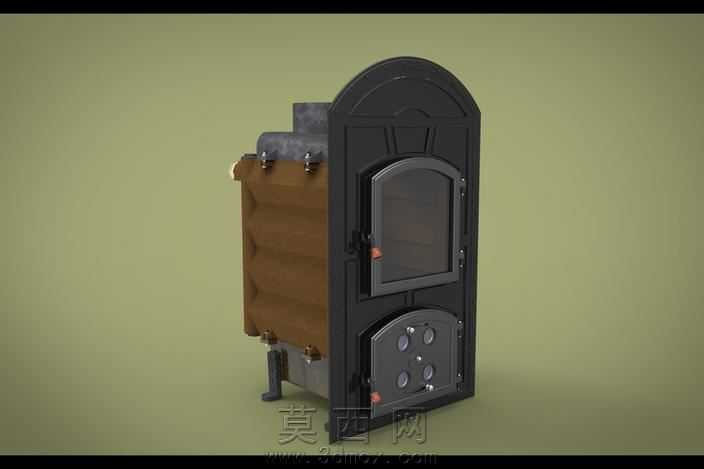

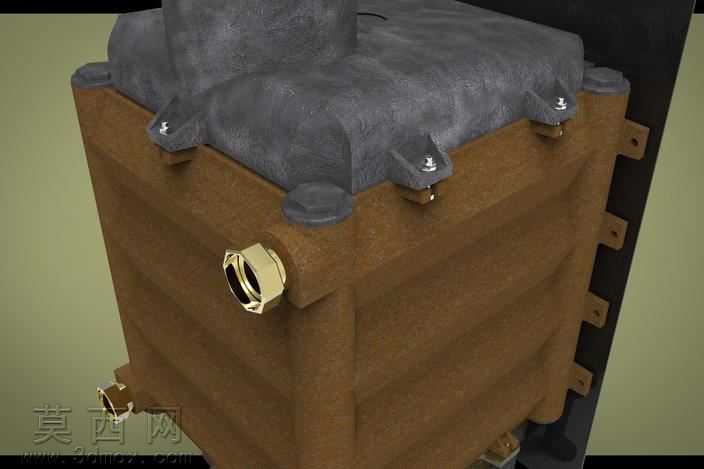

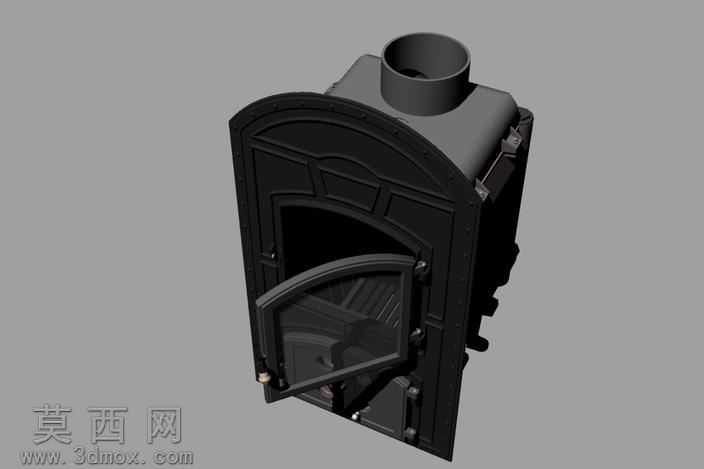

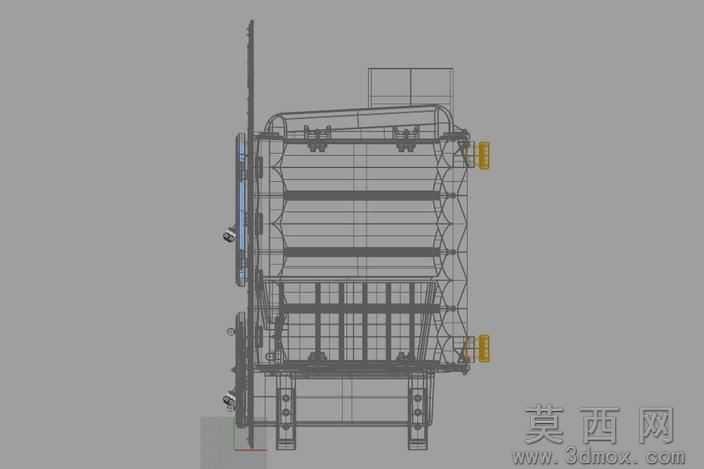

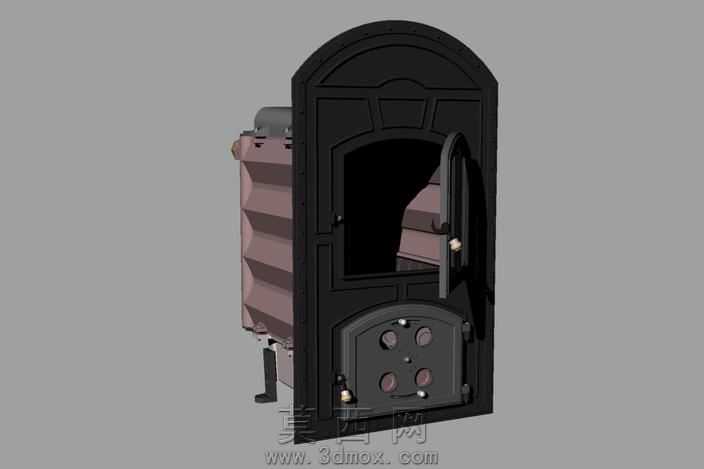

该作品为嵌入式铸铁燃木壁炉的三维设计方案，建模阶段依托多边形建模与参数化建模结合的方式完成整体结构搭建，首先对炉体的核心功能分区进行拆分：上部为拱形封闭的观火燃烧舱，采用圆弧拱顶结构提升炉体结构强度，同时适配嵌入式安装的墙体嵌入需求，舱门配置耐高温透明视窗，边框做密封卡槽结构设计，保证燃烧过程的密闭性与热效率。下部为灰斗清灰舱，设置独立密封舱门，舱门表面布置通风调节旋钮，可通过旋钮开合度控制进风量，进而调节燃烧强度。炉体侧面设计为储热换热结构，外部包覆棕色储热材质层，通过金属固定卡扣与铸铁主体连接，该结构可在燃烧过程中储存热量，在火焰熄灭后缓慢释放，延长室内取暖时长。材质渲染阶段，铸铁主体采用哑光黑铸铁材质，还原铸铁表面细微的颗粒质感与高温使用后的哑光金属光泽，金属卡扣、调节旋钮做亮面金属材质区分，侧面储热层采用粗糙陶土质感材质，还原储热材料的哑光多孔特性，视窗部分采用半透明耐高温玻璃材质，添加轻微的烟熏污渍纹理提升真实感。设计过程中充分考虑嵌入式安装的适配性，炉体背部预留烟道对接结构，底部设置支撑脚可在安装过程中调整水平度，整体结构兼顾燃烧效率、取暖效果与安装适配性，既满足家用采暖的功能需求，复古的外观造型也可适配多种室内装修风格，所有部件的连接结构、开合结构均做了可装配的结构验证，保证设计方案可落地生产。
