高精度DVD光盘外观结构三维建模

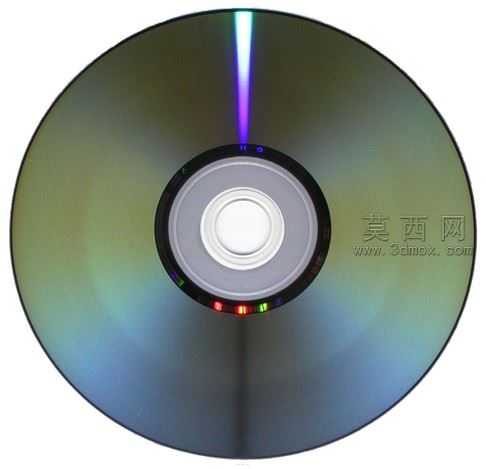

本次三维建模以标准DVD光盘为原型展开设计，首先基于真实DVD的尺寸规范进行基础轮廓搭建，严格遵循120mm标准盘片直径、1.2mm整体厚度以及中心15mm夹持孔的尺寸参数，保证模型与实物的尺寸一致性。建模过程中采用旋转凸台的基础特征完成盘体主体结构生成，先绘制盘片的半剖面草图，将盘片边缘的微小倒角、中心夹持区的阶梯厚度变化都纳入草图约束，通过360度旋转生成实体基础，避免多边形建模带来的曲面不规整问题。材质设置阶段，针对光盘不同区域做了区分处理：数据记录区赋予半透明淡紫色聚碳酸酯材质，调整材质的折射度与粗糙度参数，模拟塑料基底的通透质感同时还原光盘表面轻微的漫反射特性；中心夹持环区域采用银灰色金属质感材质，添加细微的磨砂纹理贴图，还原金属夹持片的哑光金属触感；最外圈的光盘边缘做了透明封边的材质处理，还原真实光盘边缘的透光效果。渲染环节采用三点布光方案，主光源从侧上方45度角打亮盘片正面，辅光源弱化阴影区域的死黑问题，背光源勾勒盘片的边缘轮廓，让盘片的圆形轮廓在深色背景下更具立体感，同时调整光源的高光强度，避免在光滑的盘片表面形成过曝的光斑。结构设计上还原了DVD光盘的分层逻辑，虽然外观为整体盘片，但建模时预留了数据层、反射层、保护层的分层结构参考，可支持后续拆解动画的制作需求。设计思路围绕写实还原展开，没有添加多余的装饰性元素，所有细节都参考市售正版DVD的实物特征，包括中心孔周围的细微印刷定位标记、盘片表面的极浅同心圆纹理都通过凹凸贴图进行还原，让模型在近距离渲染时也能呈现足够的细节精度，可用于数码产品展示、存储介质科普演示等多种场景。
