19齿与31齿啮合正齿轮传动结构

项目分类:齿轮 发布时间:2024-11-24 ID:806894
  • 19齿与31齿啮合正齿轮传动结构
  • 19齿与31齿啮合正齿轮传动结构
  • 19齿与31齿啮合正齿轮传动结构
  • 19齿与31齿啮合正齿轮传动结构
  • 19齿与31齿啮合正齿轮传动结构

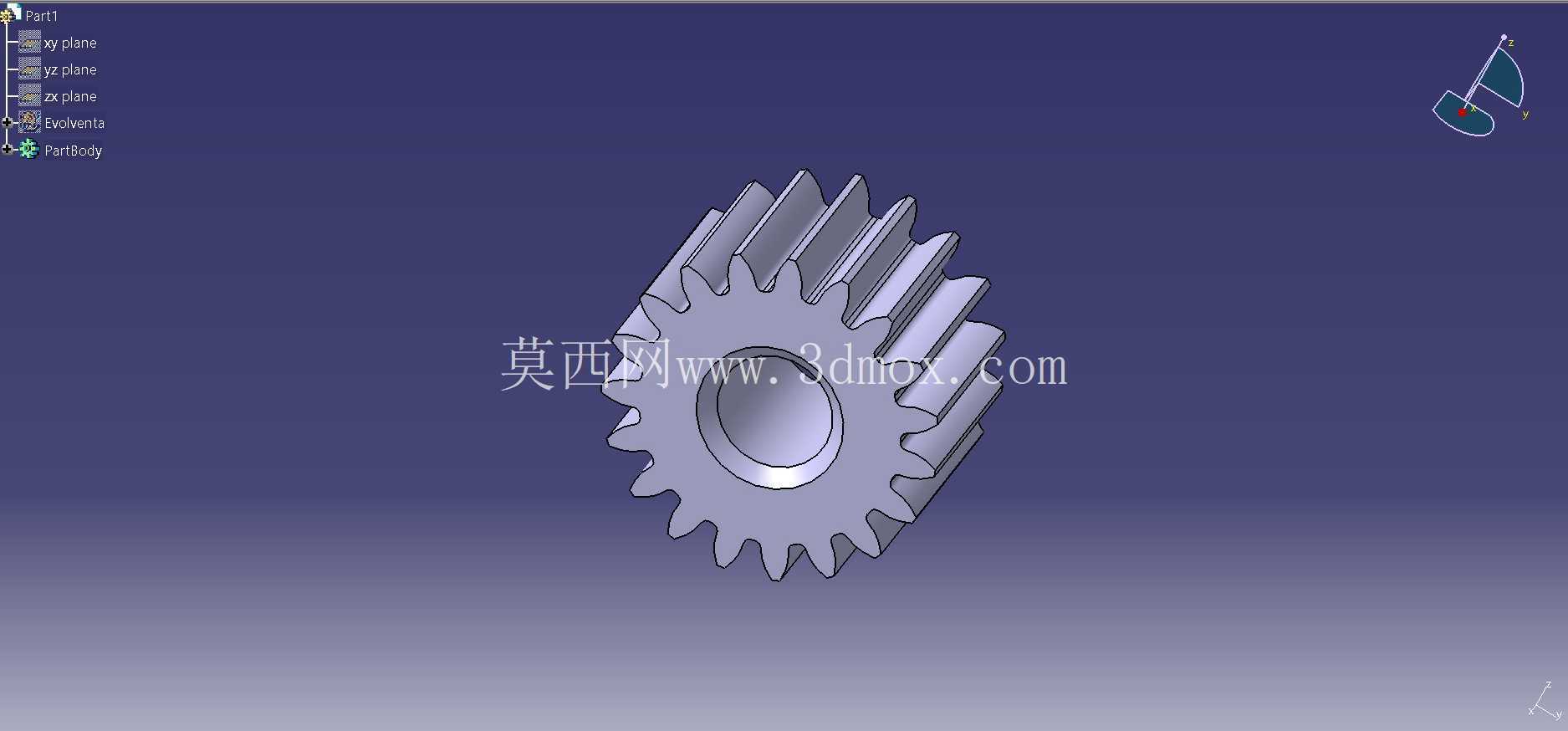

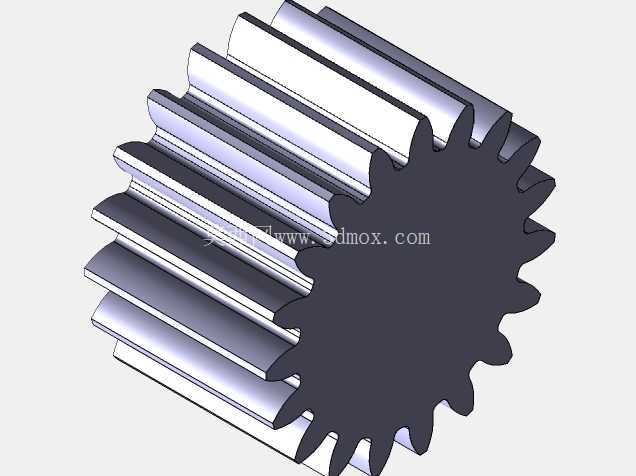

  这套啮合正齿轮结构包含19齿主动轮与31齿从动轮,核心作用是在平行轴间传递恒定转速比的旋转动力,在各类中小功率传动场景中应用广泛,从民用小型设备的动力传输到工业生产线的辅助传动单元,都能见到这类定传动比齿轮副的身影。不同于斜齿轮的轴向分力问题,这套正齿轮啮合时作用力完全沿径向分布,支撑轴承受力状态更简单,不需要额外设置承受轴向力的轴承结构,能有效降低支撑组件的设计复杂度与装配难度,尤其适合轴向安装空间受限、无法布置止推轴承的紧凑传动场景。

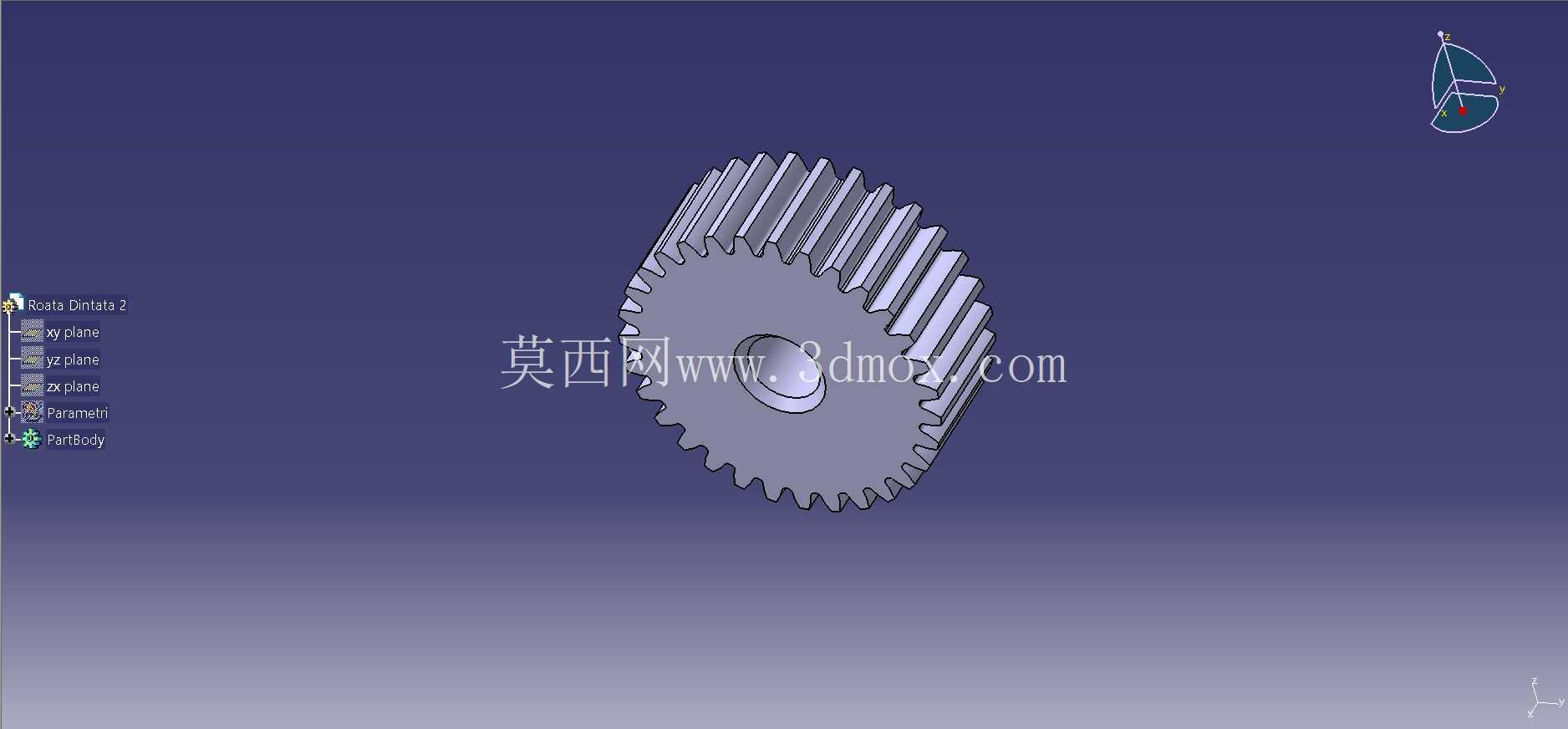

  设计这套齿轮副时,首先要保证两个齿轮的模数、压力角完全一致,这是实现正确啮合的基础条件,19齿的小齿轮齿数已经超过不发生根切的最小齿数阈值,不需要进行变位修正就能获得足够的齿根强度,能减少建模与加工时的额外计算量;31齿的大齿轮与小齿轮配合后传动比约为1.63,这个传动比区间属于通用传动的常用范围,既不会因为传动比过大导致大齿轮尺寸冗余,也不会因为传动比过小达不到减速增扭的效果。建模过程中齿廓曲线严格按照渐开线生成,齿顶高、齿根高的参数匹配标准规范,保证啮合时齿面接触面积均匀,不会出现局部应力集中导致的齿面磨损过快问题,齿侧间隙预留了合理的公差范围,既可以避免热胀冷缩导致的轮齿卡滞,也能容纳少量润滑脂,减少啮合过程中的摩擦损耗。

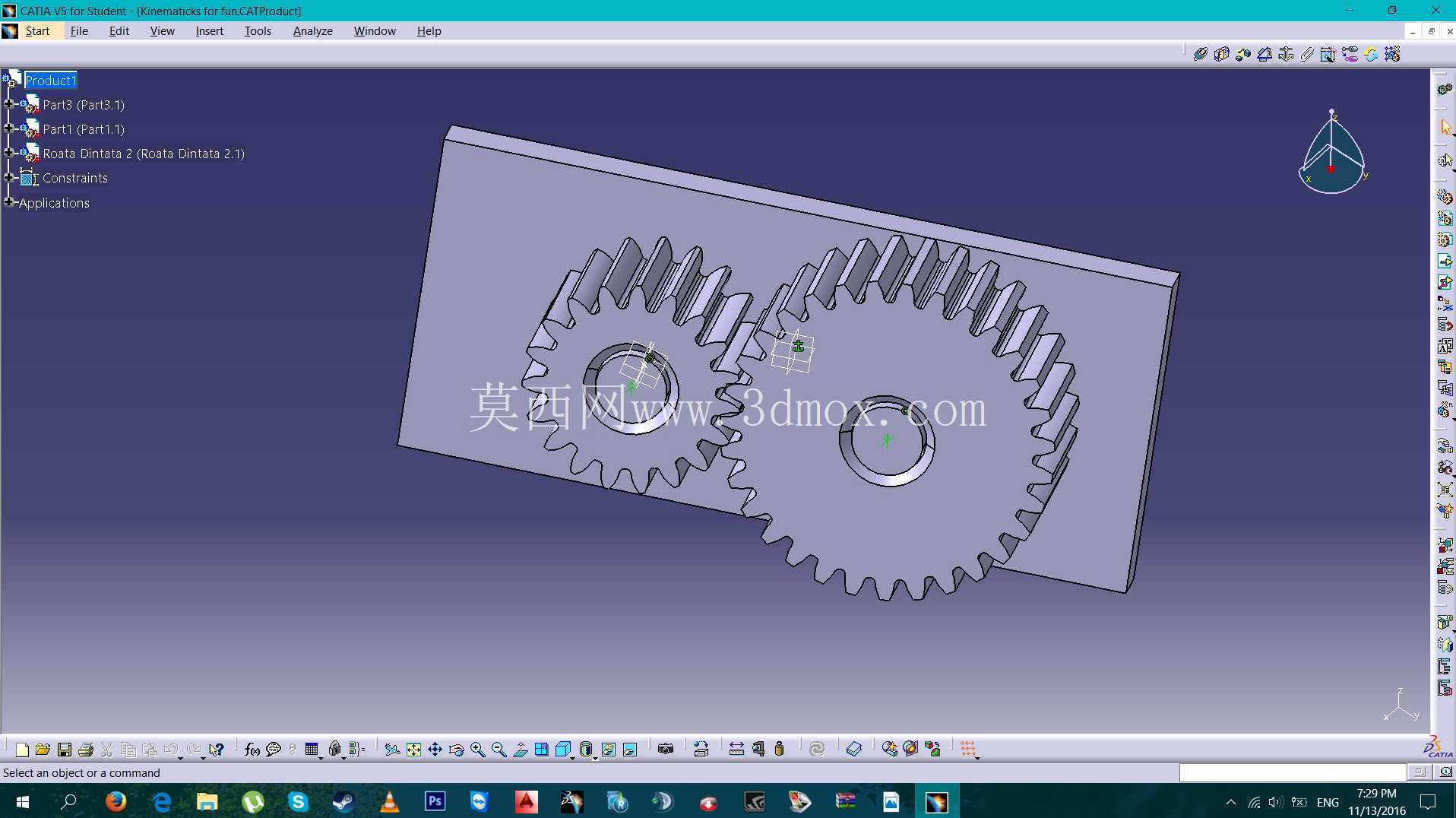

  从安装边界来看,两个齿轮的中心距由模数与齿数和共同决定,建模时已经将中心距误差控制在合理公差范围内,安装时只要保证两个齿轮的轴线平行度符合要求,就能实现平稳啮合,不会出现偏载、打齿的问题。齿轮中心的轴孔与安装板上的定位轴采用间隙配合,装配时可以直接套装到定位轴上,不需要额外的复杂连接结构,安装板作为齿轮副的承载基体,预留了足够的避让空间,轮齿转动时不会与安装板内壁发生剐蹭,同时安装板的厚度足够支撑两个齿轮的轴向定位,不需要额外加装轴套就能限制齿轮的轴向窜动。

  实际使用过程中,这套齿轮副适合在中低转速、载荷平稳的工况下运行,比如小型输送线的动力传递、仪表设备的转速调节机构、手动操作的机械传动单元,都可以直接套用这套齿轮副的参数进行适配。由于正齿轮啮合时是沿齿宽方向全线接触,传动过程中的噪音比斜齿轮略高,因此在对噪音控制有严格要求的场景下,可以通过提高齿面加工精度、添加润滑脂的方式降低运行噪音。建模时已经对齿根过渡圆角进行了优化,避免齿根处的应力集中,能有效提升轮齿的抗弯曲疲劳强度,在额定载荷下长期运行也不会出现断齿问题。两个齿轮的齿宽参数保持一致,啮合时不会出现齿宽错位导致的有效接触面积减小问题,能最大化发挥轮齿的承载能力。

  在进行设备选型适配时,只需要根据实际传递的扭矩大小调整齿轮的模数与齿厚参数,就可以快速衍生出适配不同载荷的齿轮副结构,不需要重新调整啮合关系的核心参数,能大幅缩短设计周期。这套齿轮结构的建模逻辑完全遵循机械设计标准,所有参数都可以直接对接加工环节,不需要二次修正就能用于生产制造,对于需要快速搭建平行轴传动结构的设计人员来说,能够直接复用结构逻辑,减少重复建模的工作量。
