摩托罗拉e2手机防护外壳结构设计

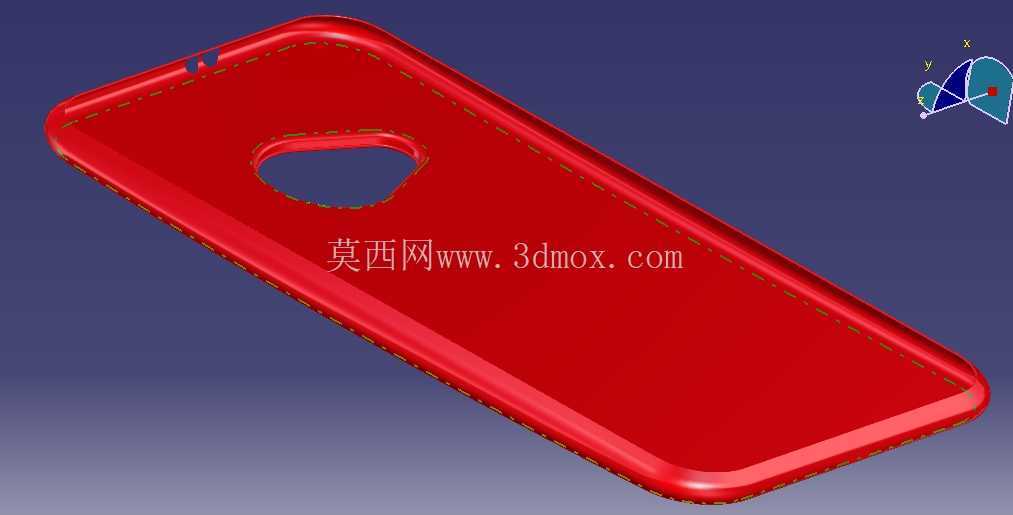

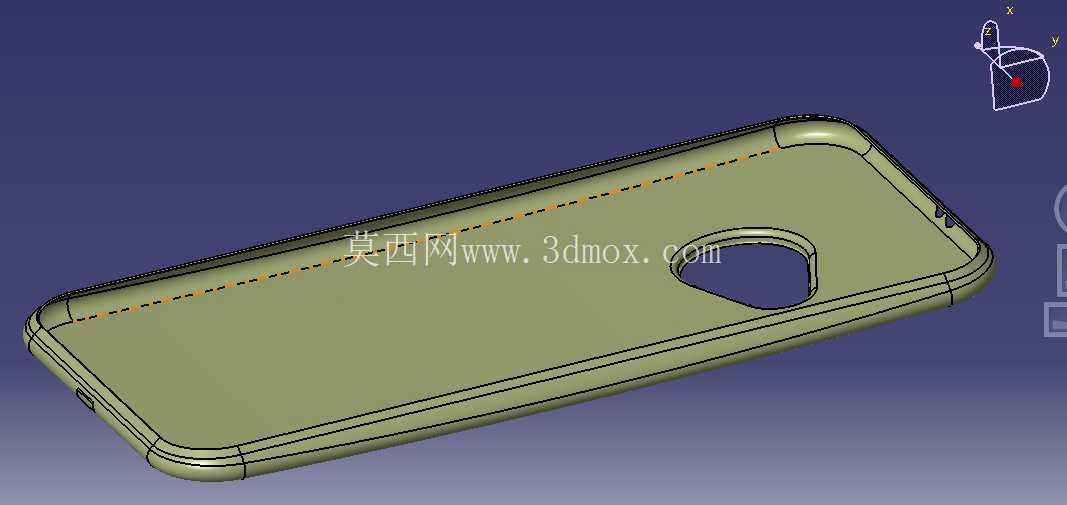

　　这款手机外壳的建模工作，是针对摩托罗拉e2机型做的配套防护配件结构设计，全程采用线框搭建基准、曲面铺面的建模逻辑完成，没有依赖实体拉伸的简单堆砌，所有曲面过渡都贴合真机的弧面收边要求。从实际应用场景来看，这类手机防护壳主要面向日常使用场景下的手机机身防护，覆盖手持握持防滑、边角磕碰缓冲、镜头区域防刮蹭几个核心使用需求，同时要兼顾手机本身的按键、接口、摄像头开孔的精准对位，不能影响手机原有功能的正常使用。

　　设计过程中最先敲定的是安装边界尺寸，所有内轮廓的贴合面都严格匹配对应机型的机身外轮廓公差，侧边预留的按键位置做了内凹的避让槽，既保证按键按压时的行程不受阻碍，又能让壳身和机身贴合后没有明显晃量，不会出现装机后壳身松动移位的问题。摄像头区域的开孔做了略微凸起的围边设计，这个结构的作用是当手机背面平放在桌面时，镜头镜片不会直接接触桌面，避免日常放置过程中镜片被硬物刮花，开孔的轮廓完全匹配镜头模组的外轮廓，不会遮挡闪光灯或者镜头的取景范围。

　　壳身的整体厚度控制在兼顾防护性和握持手感的区间，边缘位置做了圆弧过渡处理，没有尖锐的直角棱边，长时间握持不会硌手，侧边的曲面弧度完全贴合手掌握持时的自然曲度，提升手持时的贴合度。建模时先通过线框勾勒出壳身的整体轮廓基准，包括侧边的弧度、背部的曲面走势、各个开孔的位置边界，再通过曲面填充完成整体外形的构建，最后做壁厚抽壳处理，所有曲面的衔接位置都做了G1连续过渡，避免出现曲面折痕，保证后续如果做注塑开模的话，不会出现应力集中的位置，也能让成品的外观面顺滑无棱线。

　　从结构功能上看，这款壳身的四个边角位置做了略微加厚的处理，这部分是跌落时最先接触冲击面的位置，加厚的结构可以在手机意外跌落时吸收部分冲击能量，减少冲击力传递到手机机身上的概率，降低机身磕碰损坏的风险。壳身内侧做了细微的防滑筋设计，装机后筋位轻微贴合机身背面，既可以避免壳身和机身背面之间因为存在空隙产生晃动摩擦，刮花手机本身的后盖，也能让拆装的时候有合适的阻尼感，不会出现过紧难拆或者过松易掉的问题。底部的充电接口、扬声器开孔位置都做了精准的对位避让，开孔边缘做了圆角处理，不会因为毛边问题割伤充电线或者影响扬声器的出声效果。

　　建模过程中对各个安装配合的尺寸做了反复校验，比如壳身和机身的配合间隙控制在合理的公差范围内，既考虑到注塑生产时的收缩率问题，也兼顾实际装机时的顺畅度，不会出现装机困难或者装好后缝隙过大的问题。背部的曲面造型没有做多余的冗余设计，整体保持简洁的外形，在保证结构强度的前提下尽可能控制整体重量，避免装上壳之后手机整体重量增加过多影响握持体验。所有的开孔位置都经过对位校准，不会出现偏移遮挡的问题，侧边的按键对应位置做了凸起的触点位，按压的时候可以精准传导按压力度到手机本身的按键上，保证按键的按压手感和裸机使用时的手感差异控制在可接受范围内。
