机械传动用十字指节铰接接头结构

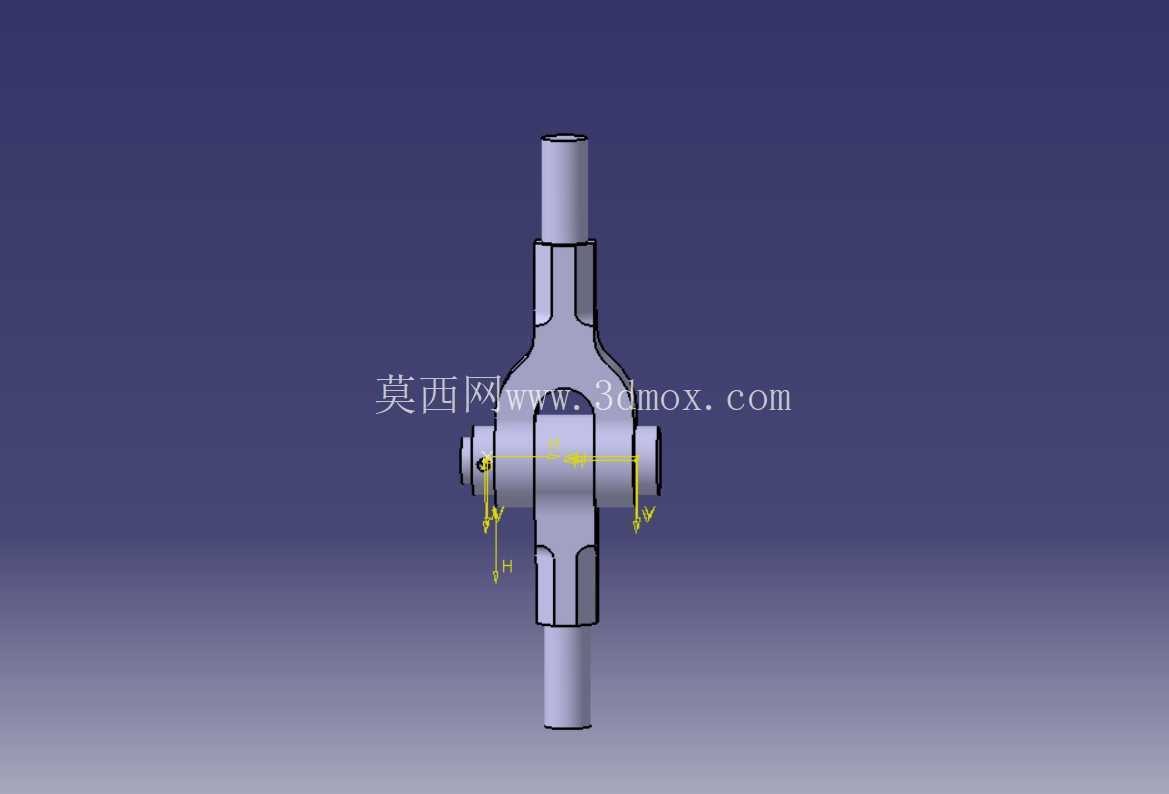

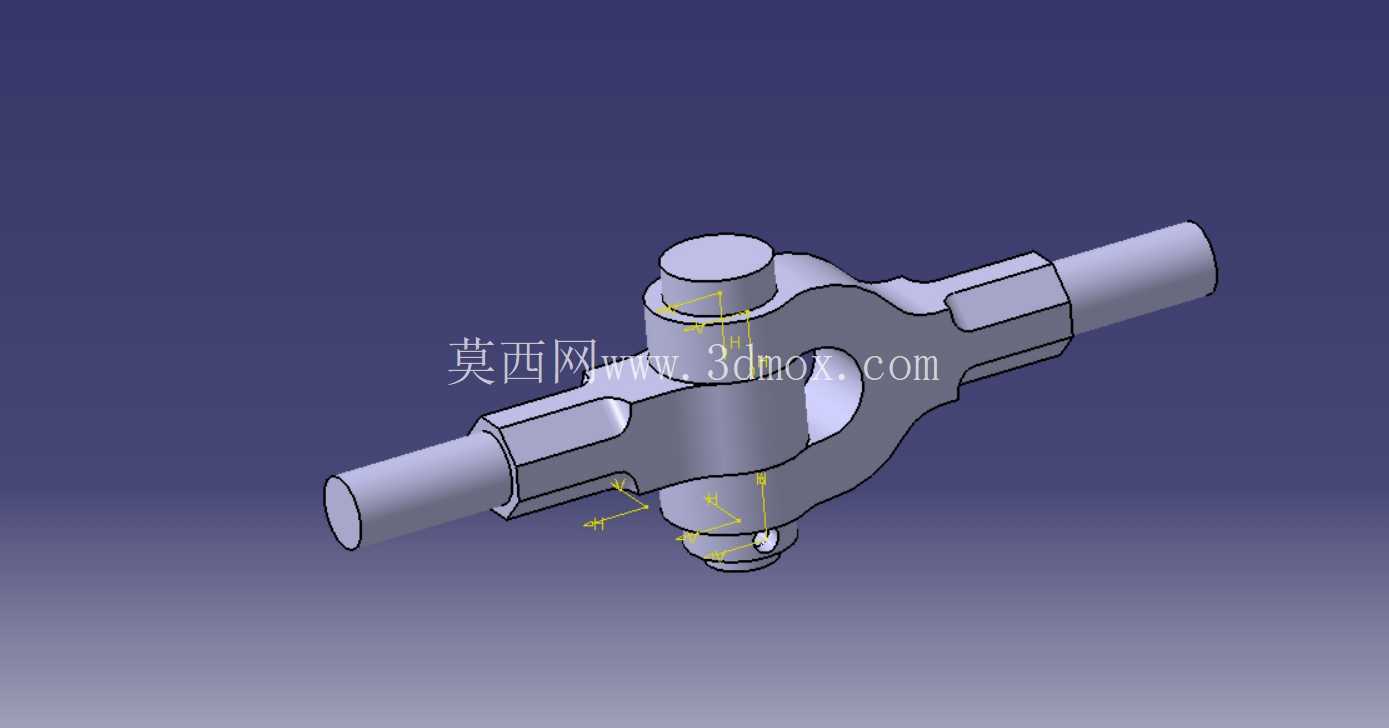

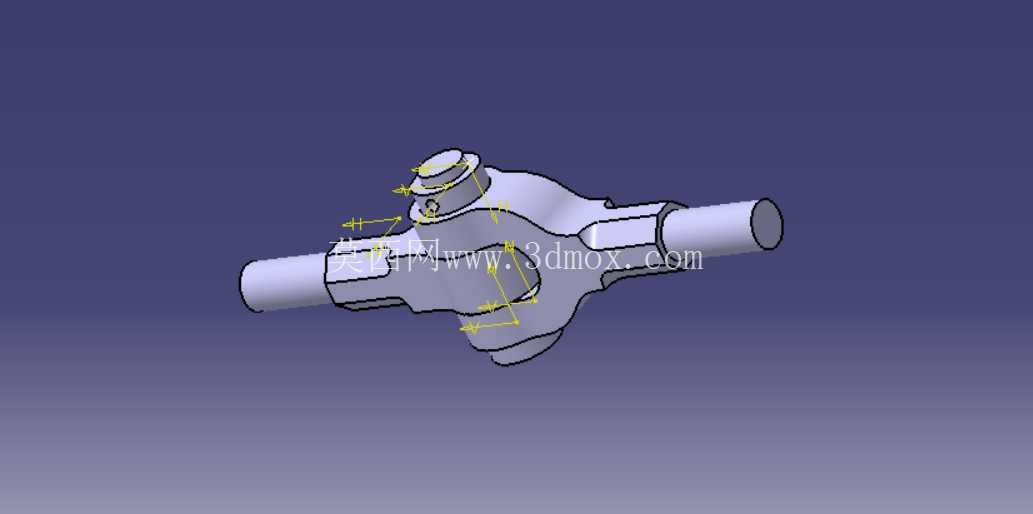

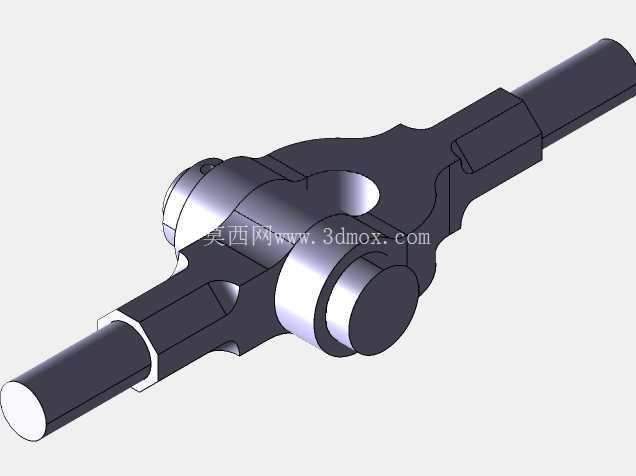

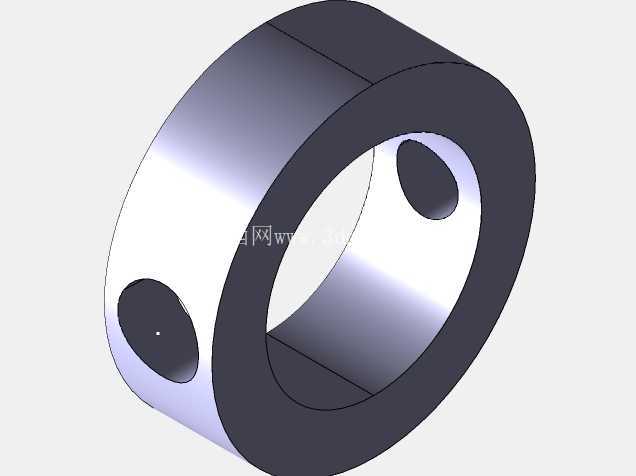

　　在中小扭矩的机械传动、小角度偏摆管路连接场景里，这类十字指节铰接接头是很容易被忽略但实际作用关键的零件，很多做小型传动机构、低压流体管路布局的工程师在做空间避让设计时，都会优先考虑这类结构来补偿装配误差、吸收运行中的小幅振动偏移。从结构设计逻辑来看，这个接头采用对称十字布局，中间的铰接主体是核心承载部分，两侧伸出的同轴轴段用来和外部构件做插接或者螺纹配合，垂直于轴段方向的销轴孔用来穿装固定销轴，实现两个连接端之间的小角度相对转动，转动角度范围一般控制在±15°以内，既可以补偿安装时的同轴度误差，也能在设备运行过程中缓冲小幅的径向窜动，避免硬连接带来的应力集中。

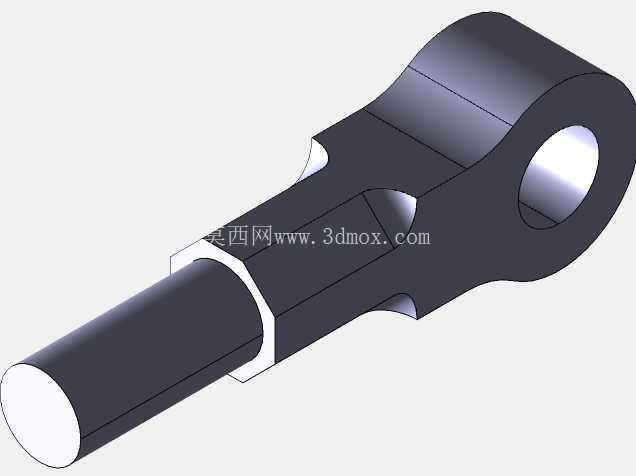

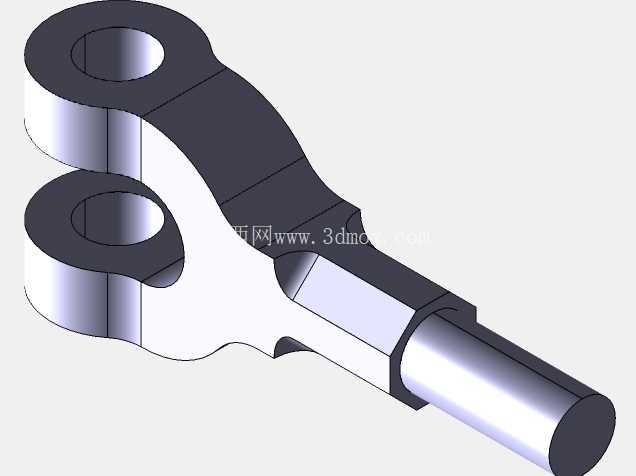

　　做这类零件的三维建模时，首先要确定的是两侧连接轴段的外径尺寸，这个尺寸直接决定了接头的承载能力，轴段和中间主体的过渡位置必须做圆角处理，不能出现直角尖角，否则在交变载荷作用下很容易在过渡位置产生疲劳裂纹，实际加工时这个圆角的R值一般取轴径的0.1-0.15倍，既不会过多增加零件重量，也能有效分散应力。中间铰接部分的内孔和销轴的配合间隙不能太大也不能太小，间隙过大会导致连接松旷，传动或者管路密封时出现晃动泄漏，间隙过小则会导致转动卡滞，无法起到补偿偏移的作用，一般选用H8/f7的间隙配合公差，既能保证转动灵活，也能控制径向窜动量在允许范围内。

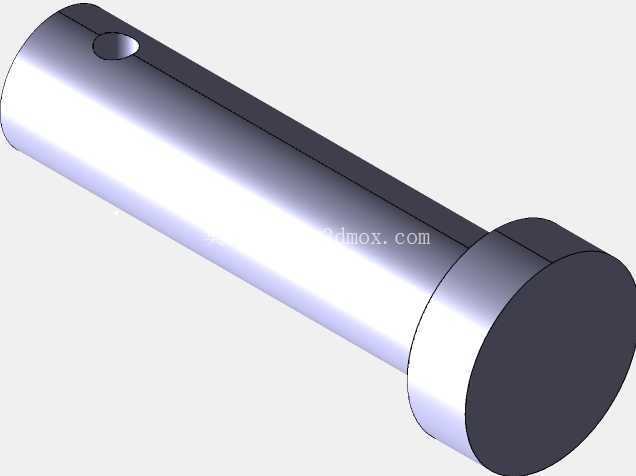

　　从安装边界来看，这个接头的整体最大外轮廓是中间铰接主体的外径，安装时需要在接头周围预留至少5mm的转动避让空间，避免接头摆动时和周边的机架、管路发生干涉，两侧轴段的插入深度要做明确限位，一般在轴段上加工轴肩或者卡簧槽，装配时靠轴肩定位，保证销轴孔的对中精度，穿装销轴后要在销轴端部加装开口销或者锁紧挡圈，防止设备运行过程中销轴脱出引发故障。在实际应用场景里，这类接头既可以用在小型操纵机构的传动连杆上，比如设备的手动操作拨杆连接位置，补偿操纵杆安装时的位置偏差，让操作手感更顺滑不会出现卡滞；也可以用在低压气动管路的小角度偏摆连接位置，相比硬管直接弯折，用这种指节接头连接可以避免管路弯折处的应力集中，延长管路使用寿命，尤其是在设备有小幅振动的工况下，接头的小幅转动可以吸收振动能量，减少管路接头处的松动漏气概率。建模过程中要注意几个容易出错的细节：一是两侧轴段的同轴度公差必须控制在0.02mm以内，否则装配后会出现别劲的情况，转动阻力大幅增加；二是销轴孔的轴线必须和两侧轴段的轴线垂直相交，交点要落在中间主体的中心平面上，偏移量不能超过0.1mm，否则转动时会出现蹩卡，磨损速度会大幅加快；三是零件的所有棱边都要做0.5mm的倒角处理，去除加工毛刺，既方便装配时的导入，也能避免安装时划伤操作人员。

　　很多新手工程师在选型这类接头时，容易只看轴径大小忽略铰接角度范围，导致实际安装后接头的摆动角度超过设计极限，把铰接结构掰断或者造成密封失效，实际上这类指节接头的允许摆动角度和中间主体的开槽宽度直接相关，开槽越宽允许的摆动角度越大，但对应的主体承载能力会有所下降，设计时要根据实际需要的偏摆量来平衡开槽宽度和结构强度，不能盲目追求大偏摆角度而牺牲结构可靠性。另外在表面处理上，这类零件一般做发黑或者镀锌处理，发黑处理的零件成本更低，适合在室内干燥环境下使用，镀锌处理的零件防锈能力更好，适合在有一定湿度的工况环境下使用，建模时不需要特意表现表面处理层，只需要把结构尺寸、配合公差、安装限位的结构表达清楚，就能满足后续加工、装配、选型的使用需求。
