带键槽斜齿圆柱传动齿轮结构

项目分类:齿轮 发布时间:2024-11-24 ID:807198
  • 带键槽斜齿圆柱传动齿轮结构

  该斜齿圆柱齿轮主要用于平行轴之间的旋转运动和扭矩传递,常见于减速箱、动力头、输送传动机构以及中小型机械设备的齿轮副中。与直齿轮相比,斜齿轮的轮齿沿轴向呈螺旋方向布置,啮合过程不是单齿突然进入或退出,而是沿齿宽方向逐步接触、逐步脱离,因此在高速或载荷波动工况下运行更平稳,冲击和噪声相对较低。实际选型时,不能只关注齿顶圆和孔径,还要结合中心距、齿数、模数、螺旋角、齿宽、轴承跨距以及箱体内部空间综合校核。齿轮装入轴系后,需要保证端面与轴肩贴合,键连接承担周向扭矩传递,轮毂长度应与轴段配合长度相匹配,避免装配后出现轴向窜动或键部应力集中。

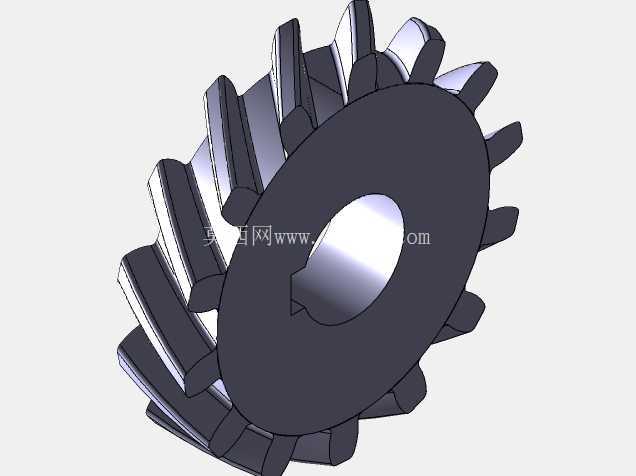

  模型中齿轮采用盘式结构,外缘布置连续斜齿,中部为轮毂和中心通孔,孔侧加工键槽,用于与平键配合。齿圈部分承担啮合载荷,轮毂部分负责与轴建立可靠连接,两者之间通过轮辐式实体过渡,既保留足够刚度,也避免整体过于厚重。齿宽方向的螺旋齿面在啮合时会产生一定轴向分力,这一点在轴系设计中必须通过轴承组合、止推结构或成对斜齿轮布置来平衡;若用于单级传动,轴承选型应兼顾径向承载和轴向承载能力。

  从外形边界看,齿轮的最大径向尺寸由齿顶圆决定,轴向占用尺寸主要由齿宽和轮毂厚度决定。布置时,齿顶圆与箱体内壁、相邻齿轮、润滑挡板之间应保留安全间隙;轴孔与配合轴段一般采用过渡配合或小过盈配合,具体公差需根据载荷性质、装拆频率和加工条件确定。键槽位置应与轴上键槽对应,键的侧面配合是传力关键,底部不宜承受主要挤压。若设备频繁正反转,齿面接触方向会交替变化,齿轮材料、热处理和齿面硬度也应相应提高。

  设计思路上,这类齿轮先依据传动比确定齿数,再按强度和中心距要求确定模数与螺旋角,随后完成齿顶圆、齿根圆、分度圆和齿宽的几何关系。三维建模时,轮齿通常通过齿廓曲线与螺旋引导关系生成,齿根圆角需要保留,避免在根部形成尖锐应力集中。中心孔、键槽和轮毂端面属于装配基准,建模时应保证同轴度和端面垂直度的表达清晰。齿端倒角不仅便于装配,也能减少啮合入口处的边缘接触;轮毂外缘与齿圈之间的过渡圆角,则有助于改善铸造、锻造或切削加工后的应力分布。

  在实际设备中,斜齿轮既可作为主动轮,也可作为从动轮使用。主动侧通常连接电机、液压马达或减速器输出轴,从动侧带动工作机构旋转。润滑方式多采用油浴润滑或喷油润滑,箱体内油量、油位和回油结构会影响齿面磨损与温升。若用于开式传动,应增加防护罩并定期检查齿面磨损、键槽松动和轴承间隙。维修拆解时,齿轮一般通过轴端定位件固定,拆卸力应作用在轮毂区域,避免直接敲击齿面造成齿端崩裂。

  结构核查时,应重点检查轮齿是否与箱体或邻近零件发生干涉,螺旋方向是否与配对齿轮一致,轴孔和键槽尺寸是否满足装配,齿轮端面是否留有挡圈、套筒或轴肩定位空间。对于高速运转场景,还需考虑动平衡、齿向载荷分布以及热膨胀带来的侧隙变化。该模型直观呈现了斜齿轮的齿形、轮毂、轴孔和键槽关系,可用于传动方案布置、装配干涉检查、教学演示以及齿轮类零件结构理解。
