微型9克舵机伺服执行机构结构

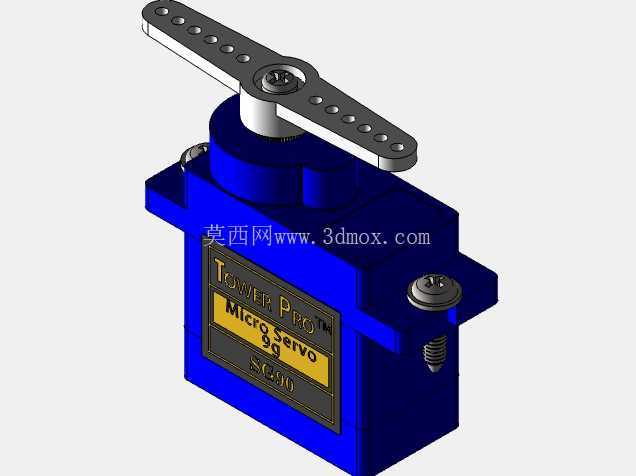

　　在小型自动化装置、航模舵面控制、教学机器人关节以及轻载联动机构里，执行元件往往不能直接照搬工业伺服系统的体积和重量逻辑。9克级微型舵机的出现，正是为了解决狭小安装空间内角度输出、拉力传递和快速响应之间的矛盾。这个模型还原的是典型SG90微型舵机的外部结构与安装边界，主体为蓝色塑壳，顶部设置黑色输出轴盘，侧面带有安装耳，正面标签区域保留了产品识别特征，整体形态紧凑，适合在轻量化设备中作为角度执行单元使用。

　　从实际用途看，这类舵机最常见于固定翼飞机舵面、小型车船转向、机械臂关节、云台俯仰、门禁拨杆、玩具联动机构以及实验平台。它内部通常集成直流电机、减速齿轮组、位置反馈电位器和控制电路，外部只需要提供电源与PWM信号，即可将脉冲宽度转换为输出轴转角。相比单独布置电机、减速器和角度传感器，微型舵机把驱动、减速和反馈封装在一个壳体内，接线简单，控制门槛低，对原型验证和小空间布置非常友好。

　　结构设计上，外壳承担了齿轮箱、电机仓和电路仓的定位作用。两侧伸出的安装耳带有固定孔，可直接用小螺钉锁在支架、薄板或塑料机架上；顶部输出轴位于壳体中心偏上位置，轴盘上预留安装孔，用于连接舵盘、摇臂或连杆。建模时需要特别注意输出轴相对安装耳的高度、耳孔间距以及壳体下方线缆引出方向，这些尺寸会直接影响舵盘摆动范围和周边零件避让。若忽略轴盘顶端到安装面的距离，摇臂在极限角度可能与机壳、支架或相邻杆件发生干涉。

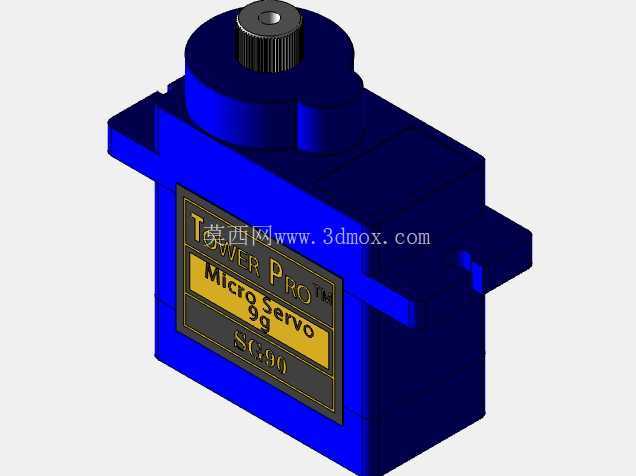

　　外形方面，该舵机主体接近长方体，上部齿轮箱盖形成圆形凸台，输出轴从凸台中心伸出。壳体两侧的安装耳并非装饰结构，而是主要承力部位，螺钉预紧力不宜过大，否则塑料耳座容易产生白痕甚至开裂。三维布置时，可以把安装耳底面作为基准面，将壳体高度、耳孔中心距、输出轴中心高度和摇臂长度一起纳入运动校核。对于需要往复摆动的机构，还应在舵盘两侧保留足够圆弧扫掠空间，避免连杆在零位和极限位之间拉扯线缆或碰撞外壳。

　　设计思路上，微型舵机强调的是“够用的扭矩、极低的自重和方便的替换性”。它不适合承担持续高刚性载荷，也不应被当作连续旋转电机使用；在舵面控制、轻载夹持和短周期角度定位中，它的优势更加明显。选用时，机构设计者通常会先估算摇臂半径下所需的推力或扭矩，再校核供电电压下的输出能力，并在机械限位上保留余量。软件控制侧则通过脉冲周期和脉宽范围设定零点、左右极限与动作速度，防止舵机在堵转状态下长时间发热。

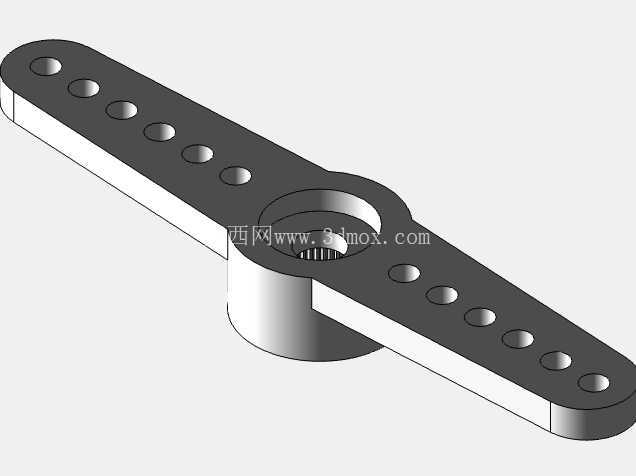

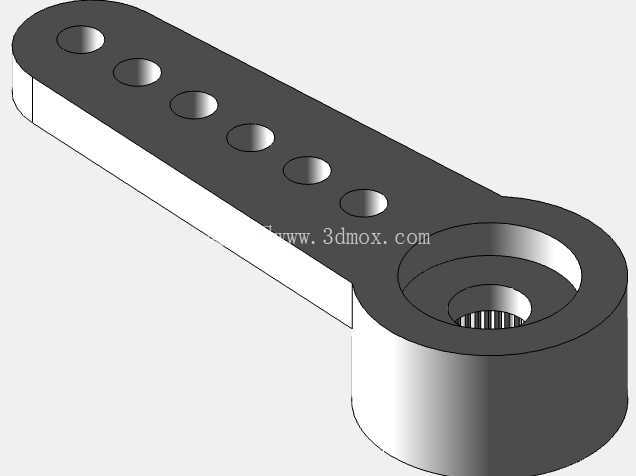

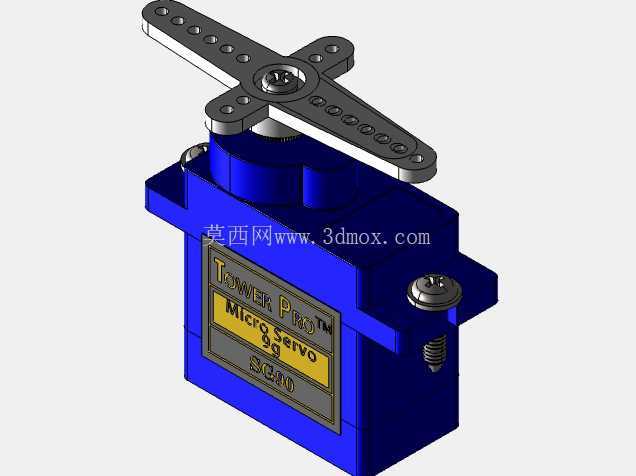

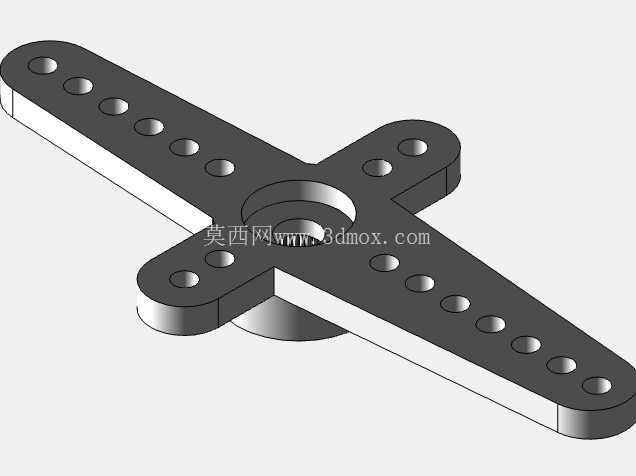

　　在装配关系中，舵机与支架的连接要保证安装面贴合，耳座下方可增加薄垫片调整高度，但不能让壳体悬空受力。输出舵盘与摇臂连接后，应在中位安装，再进行左右行程测试；如果初始角度偏差较大，容易造成一侧极限提前顶死。线缆走向也需要纳入结构设计，通常从舵机尾部或侧下方引出，并在摆动区域外固定，防止关节反复运动时折线。对于多舵机协同的小型机器人，还要考虑相邻舵机壳体之间的散热和维修拆卸空间，不能只按静态外形堆叠。

　　该三维结构可用于教学演示、机构干涉检查、安装支架设计和虚拟样机验证。通过还原壳体、输出轴、安装耳和标签面的相对位置，工程师能够在整机布局阶段判断舵机是否适合目标腔体，也能进一步设计舵盘、连杆、摇臂和固定座。对轻量化设备而言，这种小体积执行件虽然结构简单，但安装基准、运动包络和受力路径都必须在建模阶段明确，否则后期样机调试时容易出现行程不足、耳座断裂、摇臂碰壳等典型问题。
