双工位伺服变位翻转工装回转台

　　这套双端回转翻转机构主要面向自动化焊接、机器人协同加工以及长条形工件多面作业场景。结构采用左右两组回转单元对称布置，中间通过刚性横梁连接，形成稳定的门式支撑框架。工件或夹具可安装在两侧回转盘之间，由驱动端带动绕水平轴线连续旋转，尾端提供随动支撑，使工件在一次装夹后完成不同角度的焊缝加工、表面处理或装配作业。

　　从现场布局看，这类机构常布置在焊接机器人工作站中央，机器人固定或行走于侧方，变位机负责将焊缝转动到理想的船形焊或平焊位置。相比人工反复翻转工件，回转台能够降低吊装频次，减少操作者在高温焊渣和重型工件附近的干预，也便于与机器人轨迹进行联动。对于长梁、框架、轴座、工程机械结构件等尺寸较长、重心偏置的工件，双端支撑比单端悬臂转台更稳，夹持刚性和重复定位表现更容易控制。

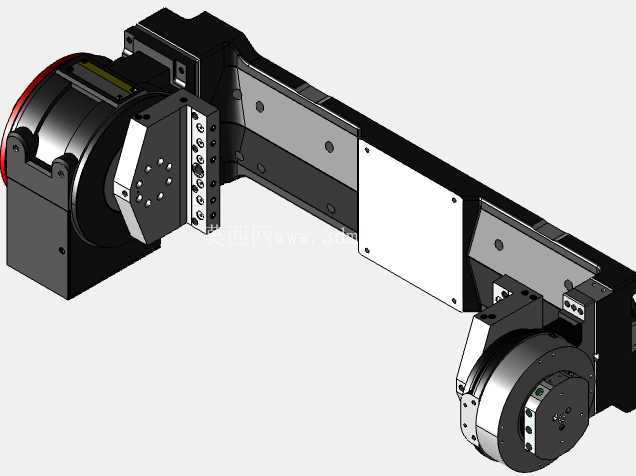

　　左侧回转单元集成驱动箱体、连接法兰和端面安装板，外部可见圆形壳体与红色防护圈，内部通常布置伺服电机、减速机构和主轴组件。驱动端法兰承担扭矩输出，端面预留螺纹孔和定位面，用于连接专用夹具或工件连接板。右侧回转单元在外形上与驱动端呼应，主要起支承和随动回转作用，其回转盘通过轴承承受径向力、轴向力以及翻转过程中产生的弯矩。两侧中心高需要保持一致，设计时应重点控制同轴度，否则长工件旋转时会产生附加扭载，严重时会造成卡滞或轴承早期损伤。

　　中间横梁不是简单的连接梁，而是保证两端箱体相对位置的关键基础件。梁体采用板式焊接或箱型结构思路，侧面布置多块安装板和加强板，既承担两端回转单元的重量，也抵抗工件偏心旋转带来的交变载荷。横梁上的平直安装面可用于布置防护罩、走线拖链、传感器支架或气动夹具接口。实际建模时，梁体与回转箱体之间应设置明确的止口或定位销孔，螺栓只承担紧固作用，位置精度由定位面和销孔保证，这样在拆运、重装后仍能恢复两端同轴关系。

　　端面夹具接口采用圆盘法兰与多孔位安装板组合，适合根据不同工件快速更换连接板。法兰孔位宜采用圆周均布与局部加强孔结合的方式，以适应不同夹具的螺栓排布。靠近法兰的位置设置了多边形转接块和密集螺纹孔，可安装压臂、定位块、V形块或气动卡盘。对于批量生产场景，夹具连接板与转台法兰之间建议设置零位销和防错标识，避免人工换装后角度方向错误。

　　外形边界方面，整机沿工件回转轴线方向较长，高度方向主要由回转中心高和底部支撑决定。选型时不能只核对工件长度，还要确认工件最大回转直径。工件随台转动时，其外缘到地面、到防护栏、到机器人底座之间都要保留安全间隙；若工件外形不规则，应按最大包络圆检查干涉。宽度方向还需考虑驱动箱体、尾座以及维护空间，尤其是电机、减速机、接线盒和制动器侧，不能贴紧围栏或其他设备。

　　安装边界上，底部支撑区域需要承受翻转时的周期性载荷。设备落地前应核对基础平面度和地脚螺栓位置，长梁式变位机对基础不均匀沉降较敏感，若两端支撑高低偏差过大，主轴会承受额外弯矩。现场通常将转台固定在钢制平台或混凝土基础上，并在调试阶段检查两端法兰的径向跳动、端面跳动以及空载转动阻力。对于与机器人联动的工位，还需确认转台中心坐标、零位方向和安全区域设置，使机器人轨迹与工件转角保持一致。

　　功能设计上，双工位回转结构的价值在于把工件姿态调整纳入自动流程。驱动端可按程序停在任意角度，配合机器人完成分段焊接；尾端通过轴承保持工件旋转顺畅。若工件重量较大或偏心明显，选型时应核算驱动力矩、夹持摩擦力和极限偏载，不能只按工件自重平均分配。制动和保持能力也很关键，焊缝加工中断或断电时，转台应能可靠锁定，避免工件因偏心自重发生反转。

　　三维结构中，圆形壳体、端面法兰、横梁侧板、加强板和底部安装座之间层次清晰，适合在设计阶段进行干涉检查和工装方案验证。建模时可将回转单元、横梁、夹具接口和外防护分总成管理，便于后续根据工件长度调整跨距，或根据载荷等级更换驱动组件。整体结构强调刚性、可维护性和换装效率，适用于机器人焊接单元、结构件加工线以及需要频繁改变工件姿态的自动化工位。
