穿越机飞控电调集成板结构设计

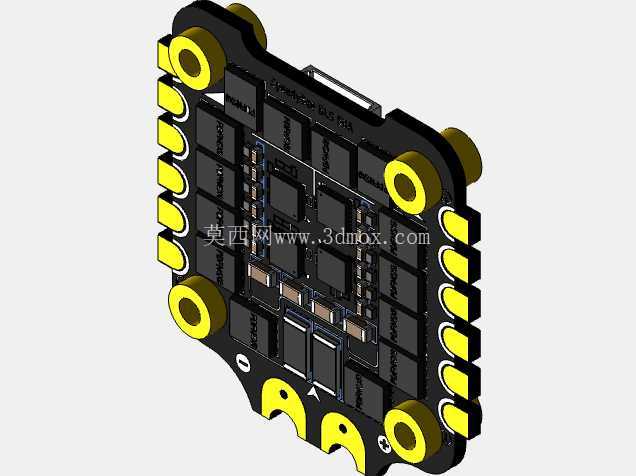

　　这块集成板属于小型多旋翼无人飞行器的核心动力与飞行控制硬件，在整机布局中承担电机功率驱动、飞行姿态信号采集、控制信号输出以及供电分配等多重任务。实际装机时，它通常固定在穿越机机架中部的堆叠安装位，上方可叠加飞控、图传或接收机模块，下方与机架碳板保持足够间隙，避免焊盘、电容引脚与导电机架发生接触。板体四角设置了带黄色衬套的主安装孔，孔位间距按照主流三寸至五寸竞速花飞机架的堆叠标准规划，安装时可通过橡胶减震柱或尼龙螺柱完成固定，既能传递稳定的支撑约束，也能削弱电机高频振动对板上惯性测量元件的干扰。

　　从板上布局来看，功率驱动区域沿板体长边两侧排布，对应多路电机输出焊盘，边缘黄色焊盘位直接连接三相电机线，走线短且回路面积小，有利于降低大电流工况下的寄生电感。板体中部集中布置主控芯片、驱动器件、电源管理元件与多层贴片阻容，功率区和信号区在空间上做了分区处理，减少电机换相时产生的电磁噪声对陀螺仪、加速度计等敏感单元的影响。多个大容量电容靠近功率输入与驱动回路布置，用于缓冲油门快速变化时的电流波动，保证电压在急加速、急减速动作中保持相对平稳。

　　外形设计上，板体采用近似方形的切角轮廓，边缘并非规则直角，而是结合机架立柱、走线空间和避让需求做了多处缺口与圆弧处理。两侧连续排列的焊盘呈外露式布局，方便焊接电机相线和电源进线，也便于维修时重新补焊。板边预留的异形缺口可作为走线口或定位口，使电源线、信号线在堆叠装配时能够从侧边顺畅引出，避免线材被上层模块压住。主安装孔周围保留了较宽的实体铜区与基材区域，可分散螺丝锁紧时的压力，减少单板受挤压产生的形变。

　　在实际使用场景中，这类集成板要面对频繁的油门突变、电机堵转趋势、坠机冲击以及狭小机舱内的温升问题。因此结构建模时不能只还原电子元件外观，还要体现板厚、焊盘高度、连接器突出量和电容包络尺寸。板体上方的针座或连接器位置决定了与上层飞控之间的堆叠高度，若三维布置中忽略连接器实际高度，装机时容易出现针座顶住上层板、线材无法插拔或减震柱行程不足的问题。板背面的焊点高度同样需要纳入干涉检查，尤其是靠近碳板一侧的功率焊盘，应保留绝缘间隙或通过绝缘垫片进行防护。

　　建模过程中，安装边界是重点。四角主孔的位置、孔径和衬套外径需要与机架标准孔位对齐；侧边电机焊盘的排列间距要方便四组电机线按序接入，避免相线交叉。板体轮廓外扩后还要检查与机架侧板、摄像头支架、图传天线座的关系，确保在有限的机身内部不发生硬接触。对于维修性而言，外露焊盘、测试点和电容位置应留有烙铁操作空间，不能被机架立柱完全遮挡。

　　该结构的设计思路体现了航模动力组件高度集成化的特点：在一块紧凑基板上完成功率驱动与飞行控制相关电路的融合，减少独立电调和飞控之间的复杂接线，降低整机重量和堆叠高度。工程人员在参考此类结构进行整机布置时，需要同时关注电气连接、机械固定、振动隔离、散热通道和坠机可靠性。板上高发热器件周围应保持空气流通，堆叠模块不宜完全覆盖功率区域；安装柱的压缩量要适中，过紧会使板体产生内应力，过松则可能在飞行振动中出现位移。通过三维模型提前核对这些边界，可以在实物装机前发现孔位偏差、连接器干涉和走线不合理等问题，从而提高穿越机整机装配的成功率与后期维护效率。
