十四寸可折叠金属搁板承重三角支架

　　这款可折叠搁板支架在日常工装与民用置物场景里的出镜率很高，车间临时工位的侧边置物台、仓储区域墙面可收放的工具托板、实验室靠墙的临时仪器放置台、小户型家装墙面的活动置物架，都会用到这类结构。很多现场工况不需要搁板长期保持展开状态，比如车间通道旁的工位，作业时需要托板放置量具、待检小件，人员通行或者设备转运时又要把托板翻起贴墙，避免突出构件挤占通道宽度，这款支架的折叠锁止结构刚好匹配这类需求。

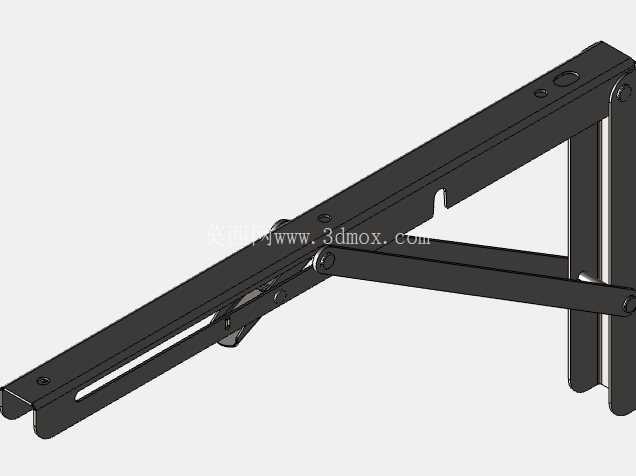

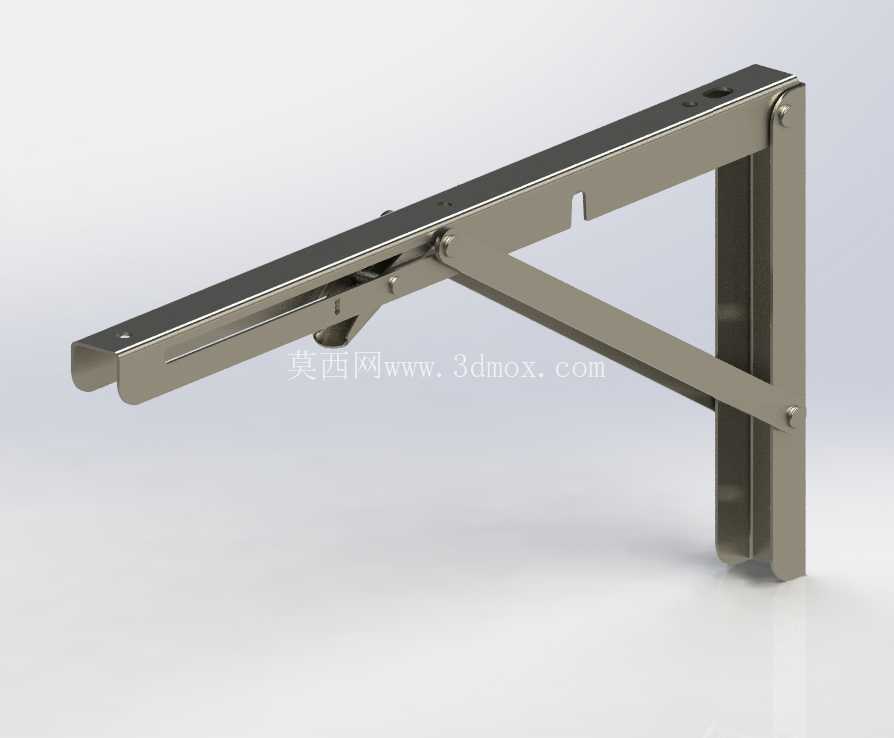

　　从结构设计逻辑来看，整套支架分为三个核心受力构件：贴墙安装的竖向固定臂、承托搁板的水平托臂，以及两者之间的斜向撑杆。竖向固定臂上预留了沉头安装孔，安装时可以直接通过膨胀螺栓或者自攻螺钉固定在墙面、铝型材框架、设备侧壁上，沉头孔设计能让螺栓头完全埋入臂体表面，不会突出干涉托臂的翻转行程。水平托臂的顶面加工有定位小孔，搁板铺设后可以从下方穿入螺钉将木板、金属板或者复合板和托臂锁死，避免搁板受侧向力时出现滑移错位。斜撑杆的两端分别通过销轴和竖臂、横臂铰接，当托臂翻至水平状态时，斜撑杆会自动卡入横臂下方的锁止卡槽，此时三个构件刚好构成稳定的直角三角形，把搁板传递下来的竖直载荷通过斜撑分解为沿杆方向的压应力，再传递到竖向固定臂，整个受力路径没有额外的薄弱弯折点，标称承载能力可以达到120公斤，完全满足放置工装、物料、小型设备的承重要求。

　　折叠触发机构设置在横臂和斜撑的铰接位置，外露的小拨片就是解锁开关，需要收折时，向上轻抬托臂再拨动拨片，斜撑杆就会从锁止卡槽内脱出，此时横臂可以绕根部的铰接轴向下翻转，最终整个支架连同上方搁板一起贴靠在墙面，收折后整体突出墙面的厚度仅为竖臂本身的板材厚度，几乎不会占用额外空间。展开操作也不需要额外工具，把横臂向上翻起到水平位置，斜撑杆端部的锁舌会在弹簧力作用下自动卡入卡槽，听到卡扣就位的声响就代表支撑已经锁死，整个展开动作单手握持即可完成，现场使用非常便捷。

　　尺寸边界方面，这款支架的水平托臂有效支撑长度为14英寸，换算后约355毫米，也就是说搭配的搁板进深控制在350到400毫米区间最为合适，搁板过短会浪费支架的支撑行程，搁板进深过大则会让载荷重心超出斜撑的支撑点位，额外产生倾覆力矩，降低整体安全承重。单副支架包含左右对称的两个支臂，实际选型时要根据搁板的总长度配置支臂数量：长度600毫米以内的短搁板使用左右两个支臂即可，长度超过800毫米的长搁板建议在中间位置额外增加一组支臂，避免长搁板中部受载后出现挠曲变形。安装竖臂时要保证两个支臂的安装孔位处于同一水平高度，若墙面为轻质砖墙或者石膏板墙，需要提前在墙体内预埋膨胀螺母或者背板补强，不能直接用普通自攻螺钉固定，防止满载时支架从墙面拔出。

　　建模过程中可以重点关注几处配合细节：三处铰接销轴的同轴度公差会直接影响折叠动作的顺畅度，建模时要给铰接转动副预留合理的配合间隙，避免出现干涉卡滞；锁止卡槽的接触面要做小角度的导向斜面，既保证锁止后斜撑不会自行滑脱，又能让解锁和锁止动作顺滑无卡滞；所有钣金构件的棱边都做了圆角钝化处理，没有尖锐毛刺，现场安装和日常使用时不会划伤操作人员。整体材质选用不锈钢板材冲压成型，表面做拉丝处理，在潮湿的车间、卫浴或者户外半开放场景下也不容易生锈，长期使用不需要额外做防腐维护。
